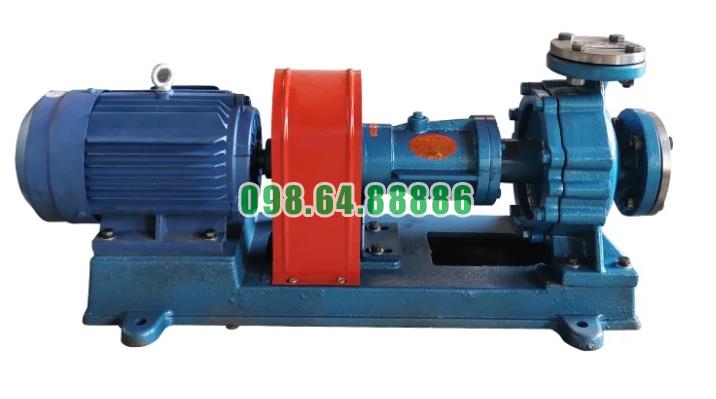

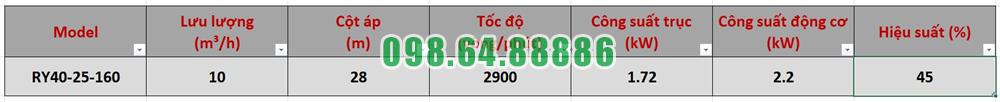

Bơm dầu truyền nhiệt trục ngang RY40-25-160 cột áp 28 m, lưu lượng 10 m3/h, công suất 2.2 kW, tốc độ 2.900 vòng/phút

Nguyên tắc tuần hoàn dầu nóng liên tục với bơm dầu truyền nhiệt RY40-25-160

Bơm dầu truyền nhiệt RY40-25-160 được sử dụng để duy trì dòng dầu nóng chuyển động liên tục trong một vòng tuần hoàn kín giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt. Với lưu lượng 10 m³/h, cột áp 28 m, động cơ 2,2 kW và tốc độ 2.900 vòng/phút, bơm tạo năng lượng cần thiết để dầu vượt qua trở lực đường ống và quay trở lại nguồn nhiệt.

Nguyên tắc cốt lõi của hệ thống là:

Dầu được gia nhiệt → bơm vận chuyển → thiết bị nhận nhiệt → dầu hồi về → tiếp tục được gia nhiệt → bơm tuần hoàn trở lại.

1. RY40-25-160 tạo dòng tuần hoàn chứ không tạo nhiệt

Cần phân biệt rõ chức năng của bơm và thiết bị gia nhiệt.

RY40-25-160 không làm nóng dầu. Bơm chỉ cung cấp năng lượng thủy lực để dầu nóng liên tục di chuyển trong hệ thống.

Nguồn nhiệt có thể làm dầu tăng nhiệt độ, còn bơm đảm nhiệm việc đưa lượng nhiệt đó đến vị trí sử dụng.

Toàn bộ quá trình có thể mô tả:

Nguồn gia nhiệt → dầu nóng → RY40-25-160 → thiết bị sử dụng nhiệt → dầu hồi → nguồn gia nhiệt

2. Bánh công tác là bộ phận duy trì chuyển động liên tục của dầu

Động cơ 2,2 kW làm trục và bánh công tác quay ở khoảng 2.900 vòng/phút.

Dầu đi vào tâm bánh công tác qua cửa hút DN40. Khi bánh công tác quay, dầu nhận năng lượng và được đưa từ tâm ra mép ngoài.

Sau đó, thân bơm thu dòng và dẫn dầu đến cửa xả DN25.

Quá trình này diễn ra liên tục trong suốt thời gian động cơ hoạt động.

3. Dầu ra khỏi bơm phải tiếp tục quay trở lại cửa hút

Để hình thành tuần hoàn liên tục, đường dầu không kết thúc tại cửa xả của bơm.

Dầu sau khi rời RY40-25-160 đi đến thiết bị cần nhiệt, truyền một phần nhiệt lượng rồi được dẫn qua đường hồi trở lại vòng tuần hoàn.

Đường dòng hoàn chỉnh là:

DN40 → bánh công tác → DN25 → thiết bị sử dụng nhiệt → đường hồi → DN40

Vì vậy, RY40-25-160 phù hợp với hệ thống tuần hoàn kín hơn là nhiệm vụ chỉ chuyển dầu một lần từ điểm này sang điểm khác.

4. Lưu lượng 10 m³/h quyết định tốc độ tuần hoàn dầu

Tại điểm làm việc thiết kế, RY40-25-160 cung cấp khoảng 10 m³/h.

Lưu lượng này thể hiện lượng dầu mà bơm có thể đưa qua vòng tuần hoàn trong một đơn vị thời gian tại cột áp tương ứng.

Khi lưu lượng được duy trì ổn định, lượng dầu nóng đi đến thiết bị sử dụng nhiệt cũng được duy trì liên tục.

Đây là cơ sở để hệ thống phân phối nhiệt ổn định hơn trong quá trình sản xuất.

5. Cột áp 28 m giúp duy trì vòng tuần hoàn

Dầu không thể tự lưu thông qua toàn bộ hệ thống vì phải vượt qua nhiều dạng trở lực.

Đường ống, van, đoạn cong, thiết bị gia nhiệt và bộ trao đổi nhiệt đều làm giảm năng lượng của dòng chảy.

RY40-25-160 tạo cột áp khoảng 28 m tại lưu lượng 10 m³/h, giúp bù lại các tổn thất đó khi tổng trở lực của hệ thống phù hợp với đặc tính bơm.

Do đó, nguyên tắc tuần hoàn liên tục không chỉ cần đủ lưu lượng mà còn phải có đủ cột áp.

6. Đường hút phải luôn cung cấp dầu ổn định

Muốn RY40-25-160 tạo dòng liên tục, bánh công tác phải liên tục nhận được dầu từ phía hút.

Nếu đường hút có nhiều khí, bị nghẹt hoặc không cung cấp đủ môi chất, dòng vào bánh công tác sẽ bị gián đoạn.

Khi đó, khả năng tạo lưu lượng và cột áp cũng không còn ổn định.

Vì vậy, nguyên tắc quan trọng là:

Dầu hồi ổn định → cửa hút luôn có dầu → bánh công tác được cấp đầy môi chất → dòng đẩy được duy trì.

7. Không được để bơm chạy khô

Bơm ly tâm cần có môi chất trong khoang bơm để quá trình truyền năng lượng từ bánh công tác sang dầu diễn ra bình thường.

Nếu RY40-25-160 quay khi bên trong không có đủ dầu, bơm không thể tạo vòng tuần hoàn đúng trạng thái thiết kế.

Đối với dầu truyền nhiệt, điều này còn có thể gây bất lợi cho những bộ phận chịu ma sát và làm kín.

Do đó, trước khi đưa bơm vào vận hành liên tục cần bảo đảm khoang bơm và đường hút có dầu, đồng thời khí trong hệ thống được thoát phù hợp.

8. Không điều chỉnh lưu lượng bằng cách bóp đường hút

Để duy trì tuần hoàn ổn định, đường hút cần được mở thông thoáng.

Không nên giảm lưu lượng bằng cách đóng bớt van phía hút vì điều này làm giảm điều kiện cấp dầu cho tâm bánh công tác.

Nếu cần điều chỉnh điểm làm việc, việc kiểm soát thường được thực hiện ở phía đường đẩy hoặc bằng giải pháp điều khiển phù hợp với thiết kế hệ thống.

Nguyên tắc là phải ưu tiên duy trì dòng dầu ổn định vào phía hút của RY40-25-160.

9. Không nên để lưu lượng tuần hoàn xuống quá thấp

Dòng dầu liên tục còn có vai trò mang nhiệt ra khỏi các khu vực nóng trong hệ thống.

Nếu lưu lượng giảm quá thấp, lượng dầu đi qua bơm và thiết bị gia nhiệt giảm, làm điều kiện trao đổi nhiệt trở nên bất lợi.

Đối với dòng RY, lưu lượng vận hành không nên duy trì dưới khoảng 30% lưu lượng thiết kế.

Với RY40-25-160 có lưu lượng thiết kế 10 m³/h, điều này cho thấy việc duy trì một lượng tuần hoàn tối thiểu là rất quan trọng, đặc biệt khi hệ thống đang ở nhiệt độ cao.

10. Dầu nóng phải được tuần hoàn trước và trong quá trình gia nhiệt

Một nguyên tắc quan trọng của hệ thống dầu truyền nhiệt là không để nguồn nhiệt tăng mạnh trong khi dầu không tuần hoàn.

Trình tự hợp lý là:

Khởi động tuần hoàn dầu → xác nhận dòng dầu ổn định → tăng nhiệt dần → duy trì bơm trong suốt quá trình gia nhiệt

Nhờ đó, nhiệt được dầu liên tục mang khỏi nguồn gia nhiệt và phân phối đến toàn bộ hệ thống.

Điều này hạn chế hiện tượng dầu đứng yên tại một khu vực nhưng vẫn tiếp tục nhận nhiệt.

11. Giai đoạn tăng nhiệt cần diễn ra từ từ

Khi khởi động hệ thống từ trạng thái nguội, thân bơm, đường ống và dầu chưa có cùng nhiệt độ.

Vì vậy, nhiệt độ cần được tăng dần để toàn bộ cụm bơm thích nghi với sự giãn nở nhiệt.

Đối với dòng RY, tốc độ tăng nhiệt nên được kiểm soát, thay vì làm nóng đột ngột.

Trong thời gian này, quá trình tuần hoàn có vai trò phân bố nhiệt đều hơn trong vòng dầu.

12. Duy trì dòng liên tục giúp phân phối nhiệt đồng đều hơn

Nếu dầu không chuyển động, nhiệt có xu hướng tập trung tại khu vực gần nguồn gia nhiệt.

Khi RY40-25-160 hoạt động liên tục, dầu nóng liên tục được đưa đi và dầu có nhiệt độ thấp hơn từ đường hồi liên tục quay trở lại.

Chu trình:

Nhận nhiệt → vận chuyển nhiệt → truyền nhiệt → quay về nhận nhiệt

diễn ra lặp lại liên tục.

Đây chính là cơ chế giúp hệ thống dầu tải nhiệt vận chuyển năng lượng từ một nguồn nhiệt đến nhiều vị trí sử dụng.

13. Điểm 10 m³/h – 28 m cần phù hợp với trở lực thực tế

Duy trì tuần hoàn liên tục không có nghĩa chỉ cần bật bơm chạy không ngừng.

RY40-25-160 cần làm việc tại điểm phù hợp trên đường đặc tính.

Nếu hệ thống có trở lực quá lớn, lưu lượng sẽ giảm. Nếu trở lực quá thấp, lưu lượng có thể tăng vượt quá vùng thiết kế.

Vì vậy, để duy trì vòng dầu ổn định lâu dài, hệ thống nên được thiết kế sao cho điểm làm việc thực tế nằm gần:

Q = 10 m³/h – H = 28 m

14. Bơm cần tiếp tục tuần hoàn trong giai đoạn giảm nhiệt

Nguyên tắc tuần hoàn dầu nóng cũng áp dụng khi dừng hệ thống.

Không nên tắt ngay bơm trong khi toàn bộ dầu và thiết bị vẫn ở nhiệt độ cao.

Thông thường, nguồn gia nhiệt được ngừng trước nhưng RY40-25-160 vẫn tiếp tục tuần hoàn để đưa nhiệt còn tích tụ ra khỏi khu vực gia nhiệt.

Khi nhiệt độ môi chất giảm xuống mức phù hợp, bơm mới được dừng.

Cách vận hành này giúp tránh để một lượng dầu nóng đứng yên ngay tại khu vực còn tích nhiệt lớn.

15. Tuần hoàn liên tục là một chu trình khép kín

Toàn bộ nguyên tắc hoạt động của RY40-25-160 trong hệ thống dầu nóng có thể thu gọn thành:

Dầu hồi → DN40 → tâm bánh công tác → bánh công tác truyền năng lượng → thân bơm → DN25 → thiết bị gia nhiệt/sử dụng nhiệt → đường hồi → DN40

Khi động cơ duy trì tốc độ quay và hệ thống không bị gián đoạn về đường hút hoặc đường hồi, chu trình này liên tục lặp lại.

Đó chính là nguyên tắc cơ bản tạo nên dòng tuần hoàn dầu nóng liên tục.

Nguyên tắc tuần hoàn dầu nóng liên tục với bơm dầu truyền nhiệt RY40-25-160 dựa trên việc duy trì một vòng dầu kín trong đó môi chất liên tục được bơm từ đường hồi, đi qua nguồn gia nhiệt và thiết bị sử dụng nhiệt rồi trở lại cửa hút.

RY40-25-160 sử dụng động cơ 2,2 kW, bánh công tác quay 2.900 vòng/phút để tạo điểm làm việc khoảng 10 m³/h – 28 m. Dầu được hút qua DN40, nhận năng lượng tại bánh công tác và được đẩy ra DN25 để tiếp tục vòng tuần hoàn.

Để quá trình này ổn định, cần bảo đảm bơm luôn có dầu, đường hút thông thoáng, không chạy khô, duy trì lưu lượng đủ lớn và tiếp tục tuần hoàn trong cả giai đoạn gia nhiệt lẫn hạ nhiệt. Khi các điều kiện đó được bảo đảm, RY40-25-160 có thể duy trì dòng dầu nóng liên tục và hỗ trợ phân phối nhiệt ổn định trong hệ thống gia nhiệt công nghiệp.

Tầm quan trọng của bơm dầu truyền nhiệt RY40-25-160 trong các hệ thống nhiệt kín

Trong hệ thống nhiệt kín, bơm dầu truyền nhiệt RY40-25-160 giữ vai trò duy trì dòng dầu nóng tuần hoàn liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt. Bơm không tạo ra nhiệt mà đảm nhiệm nhiệm vụ vận chuyển nhiệt thông qua dầu tải nhiệt, giúp hệ thống hoạt động theo một vòng khép kín và hạn chế việc thất thoát môi chất ra bên ngoài.

Với lưu lượng thiết kế 10 m³/h, cột áp 28 m và động cơ 2,2 kW, RY40-25-160 phù hợp với các vòng tuần hoàn dầu nóng có yêu cầu tương ứng.

Duy trì vòng tuần hoàn nhiệt khép kín

Nguyên tắc của hệ thống nhiệt kín là dầu truyền nhiệt được sử dụng lặp lại trong cùng một mạch.

Chu trình cơ bản gồm:

Nguồn gia nhiệt → RY40-25-160 → Thiết bị sử dụng nhiệt → Đường hồi → Nguồn gia nhiệt

Dầu nhận nhiệt tại nguồn gia nhiệt, sau đó được bơm đưa tới thiết bị. Sau khi truyền một phần nhiệt, dầu quay về để tiếp tục được gia nhiệt. RY40-25-160 chính là bộ phận tạo ra chuyển động liên tục cho toàn bộ vòng dầu này.

Nếu không có bơm tuần hoàn, dầu nóng không thể chủ động di chuyển giữa các khu vực của hệ thống, làm quá trình truyền nhiệt bị gián đoạn.

Đảm bảo nhiệt được vận chuyển liên tục

Trong hệ thống nhiệt kín, dầu đóng vai trò môi chất mang nhiệt. Vì vậy, nhiệt chỉ được đưa tới thiết bị hiệu quả khi dầu liên tục lưu thông.

RY40-25-160 có lưu lượng thiết kế 10 m³/h, giúp đưa một lượng dầu tương ứng từ nguồn nhiệt đến thiết bị tại điểm làm việc thiết kế. Khi dầu đã truyền nhiệt quay về, bơm tiếp tục đưa dầu nóng mới tới thay thế.

Nhờ quá trình này, hệ thống duy trì được chu trình nhận nhiệt – vận chuyển nhiệt – truyền nhiệt – hồi dầu mà không cần thay mới môi chất sau mỗi vòng.

Cột áp giúp dầu vượt qua trở lực của mạch kín

Dầu trong hệ thống phải đi qua đường ống, van, cút, áo gia nhiệt và bộ trao đổi nhiệt. Những thành phần này đều tạo ra trở lực.

RY40-25-160 có cột áp thiết kế 28 m, giúp cung cấp năng lượng để dầu vượt qua tổng trở lực của vòng tuần hoàn tương ứng.

Đây là yếu tố rất quan trọng trong hệ thống kín. Nếu bơm không tạo đủ cột áp, lưu lượng dầu sẽ giảm và khả năng vận chuyển nhiệt đến các thiết bị cũng bị ảnh hưởng.

Giúp tận dụng lại dầu truyền nhiệt

Một ưu điểm quan trọng của hệ thống nhiệt kín là dầu sau khi truyền nhiệt không bị thải bỏ mà được đưa trở lại nguồn gia nhiệt.

RY40-25-160 hỗ trợ duy trì quá trình tái tuần hoàn này. Dầu chỉ thay đổi nhiệt độ trong từng giai đoạn của vòng tuần hoàn, còn bản thân môi chất vẫn tiếp tục được sử dụng trong hệ thống.

Nhờ đó, bơm trở thành bộ phận trung tâm giúp kết nối đường cấp dầu nóng và đường hồi dầu, tạo thành một vòng nhiệt liên tục.

Hỗ trợ vận hành ổn định ở nhiệt độ cao

RY40-25-160 thuộc dòng bơm dành cho môi chất gia nhiệt nhiệt độ cao. Trong hệ thống nhiệt kín, điều này đặc biệt quan trọng vì dầu thường phải lưu thông liên tục trong thời gian dài ở trạng thái nóng.

Kết cấu chuyên dùng cho dầu truyền nhiệt giúp bơm đảm nhiệm việc tuần hoàn môi chất trong điều kiện nhiệt độ cao, trong khi hệ thống làm kín giúp kiểm soát dầu tại khu vực trục.

Nhờ đó, bơm có thể duy trì chức năng tuần hoàn mà không cần liên tục bổ sung hay thay thế môi chất trong quá trình vận hành bình thường.

Tầm quan trọng của bơm dầu truyền nhiệt RY40-25-160 trong các hệ thống nhiệt kín nằm ở khả năng duy trì dòng dầu nóng tuần hoàn liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.

Với lưu lượng 10 m³/h và cột áp 28 m tại điểm thiết kế, RY40-25-160 giúp dầu vượt qua trở lực của hệ thống, liên tục vận chuyển nhiệt và quay trở lại nguồn gia nhiệt để tái sử dụng. Vì vậy, bơm có thể xem là bộ phận tạo dòng tuần hoàn trung tâm, quyết định trực tiếp đến khả năng vận chuyển nhiệt ổn định trong một hệ thống dầu nóng khép kín.
