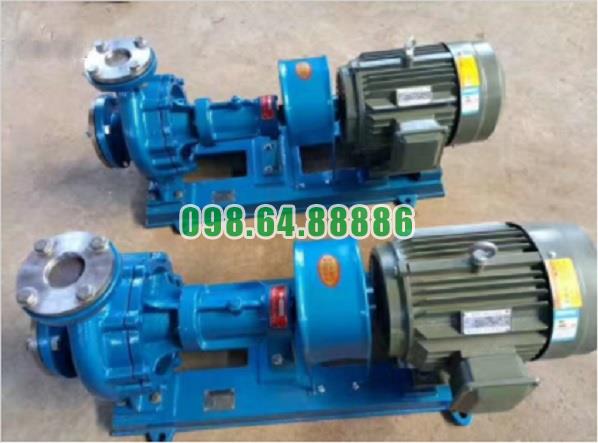

Bơm dầu nóng công nghiệp RY40-25-200 cột áp 50 m, tốc độ quay 2900 vòng/phút, công suất 4 kW, lưu lượng 10 m3/h

Bơm dầu truyền nhiệt RY40-25-200 tối ưu hóa kết cấu nhằm giảm độ rung khi chạy

Bơm dầu truyền nhiệt RY40-25-200 được bố trí theo kết cấu trục ngang, truyền động trực tiếp và sử dụng hai ổ bi đỡ trục, qua đó tạo điều kiện hạn chế rung động khi vận hành. Với tốc độ khoảng 2.900 vòng/phút, độ ổn định của cụm trục, khớp nối và bệ máy có vai trò đặc biệt quan trọng đối với khả năng làm việc êm của bơm.

Hai ổ bi giúp giữ trục quay ổn định

Trục bơm được đỡ bởi hai ổ bi bố trí trong thân ổ trục. Cách bố trí này giúp giữ trục đúng vị trí và hạn chế dao động của cụm rôto khi bánh công tác quay ở tốc độ cao.

Khi ổ bi được lắp đúng và bôi trơn đầy đủ, trục duy trì chuyển động ổn định hơn, từ đó giảm rung truyền tới thân bơm và các bộ phận liên kết.

Truyền động trực tiếp hạn chế rung từ cơ cấu trung gian

Động cơ 4 kW truyền mô-men tới trục bơm thông qua khớp nối mềm. Hệ truyền động không sử dụng dây đai hoặc nhiều cấp truyền động trung gian nên giảm được các nguồn rung có thể phát sinh từ những cơ cấu phụ.

Đường truyền động ngắn cũng giúp việc kiểm soát độ đồng tâm giữa động cơ và bơm thuận lợi hơn.

Khớp nối mềm hỗ trợ giảm tác động của sai lệch nhỏ

Khớp nối mềm ba chấu nằm giữa trục động cơ và trục RY40-25-200. Bộ phận này vừa truyền mô-men vừa hỗ trợ hấp thụ một phần tác động do những sai lệch nhỏ hoặc dao động trong quá trình vận hành.

Tuy nhiên, khớp nối mềm không thay thế cho việc căn chỉnh chính xác. Độ đồng tâm vẫn phải được kiểm soát để tránh tải lệch tác động lên ổ bi và trục.

Bơm và động cơ cùng đặt trên một bệ máy

Cụm bơm và động cơ được lắp trên cùng bệ, tạo thành một hệ thống cơ khí thống nhất. Khi bệ được cân bằng và cố định chắc chắn xuống nền móng, rung động của toàn bộ cụm máy được hạn chế.

Việc sử dụng chung bệ cũng giúp duy trì vị trí tương quan giữa bơm và động cơ, đặc biệt quan trọng đối với độ đồng tâm của hai trục.

Căn đồng tâm giúp giảm tải lệch lên trục

Nếu trục động cơ và trục bơm không đồng tâm, mỗi vòng quay sẽ tạo thêm tải tuần hoàn lên khớp nối, ổ bi và trục. Đây là nguyên nhân trực tiếp làm tăng độ rung.

Đối với RY40-25-200, việc căn chỉnh chính xác giúp bánh công tác quay ổn định hơn và hạn chế các lực cơ học không cần thiết trong hệ truyền động.

Đường ống được đỡ độc lập tránh truyền lực vào thân bơm

Đường hút và đường xả cần có hệ thống giá đỡ riêng, không để trọng lượng đường ống tác động lên các mặt bích của bơm.

Nếu đường ống kéo lệch thân bơm, độ đồng tâm của cụm trục có thể bị ảnh hưởng và làm độ rung tăng lên. Vì vậy, kết cấu lắp đặt đúng cũng là một phần quan trọng trong việc duy trì trạng thái vận hành ổn định của RY40-25-200.

Dòng dầu ổn định giúp hạn chế rung thủy lực

RY40-25-200 có điểm làm việc tương ứng với lưu lượng 10 m³/h và cột áp 50 m. Khi bơm được cung cấp đủ dầu và vận hành trong vùng lưu lượng thích hợp, dòng chảy qua bánh công tác ổn định hơn.

Ngược lại, thiếu dầu ở cửa hút, lẫn khí hoặc vận hành ở lưu lượng quá thấp có thể làm dòng chảy không ổn định và tăng rung. Vì vậy, bơm không nên vận hành kéo dài dưới khoảng 30% lưu lượng thiết kế.

Kiểm soát độ rung bảo vệ các chi tiết cơ khí

Khi kết cấu và điều kiện lắp đặt đúng, biên độ rung của bơm cần được duy trì trong giới hạn cho phép, khoảng không quá 0,06 mm.

Nếu độ rung tăng bất thường, cần kiểm tra ngay độ đồng tâm, ổ bi, bánh công tác, khớp nối và tải trọng từ đường ống. Việc xử lý sớm giúp tránh rung kéo dài gây mòn ổ bi, hỏng bộ làm kín hoặc ảnh hưởng đến trục bơm.

Bơm dầu truyền nhiệt RY40-25-200 tối ưu hóa kết cấu nhằm giảm độ rung thông qua hệ trục được đỡ bằng hai ổ bi, truyền động trực tiếp bằng khớp nối mềm và bơm – động cơ được bố trí trên cùng bệ máy. Những đặc điểm này tạo điều kiện để cụm rôto duy trì chuyển động ổn định ở tốc độ 2.900 vòng/phút.

Kết hợp với việc căn đồng tâm chính xác, cố định bệ chắc chắn, đỡ đường ống độc lập và duy trì dòng dầu ổn định, RY40-25-200 có thể hạn chế rung động cơ khí và rung thủy lực, góp phần duy trì khả năng vận hành êm và bền của cụm bơm.

Chất liệu đúc chịu nhiệt cao cấp chế tạo Bơm dầu truyền nhiệt RY40-25-200

Bơm dầu truyền nhiệt RY40-25-200 làm việc trực tiếp với dầu tải nhiệt ở nhiệt độ cao, vì vậy các chi tiết thuộc phần thủy lực phải có khả năng chịu nhiệt, chịu áp và duy trì độ ổn định hình học trong quá trình vận hành. Kết cấu đúc của thân bơm, nắp bơm và các chi tiết chịu tải góp phần tạo nên độ chắc chắn cần thiết cho thiết bị khi tuần hoàn dầu nóng liên tục.

Thân bơm đúc chịu trực tiếp nhiệt từ dầu nóng

Thân bơm là bộ phận bao quanh bánh công tác và trực tiếp tiếp xúc với dầu truyền nhiệt. Khi bơm hoạt động, nhiệt lượng từ môi chất liên tục truyền vào thành thân bơm.

Vì vậy, vật liệu chế tạo thân phải đáp ứng yêu cầu làm việc ở nhiệt độ cao mà không dễ biến dạng, nứt hoặc suy giảm nhanh độ bền cơ học. Kết cấu đúc cũng giúp tạo được khoang dẫn dòng có hình dạng ổn định và đủ độ cứng cho phần thủy lực.

Nắp bơm cần duy trì độ ổn định khi nhiệt độ thay đổi

Nắp bơm kết hợp với thân bơm tạo thành khoang kín chứa dầu nóng. Bộ phận này không chỉ chịu tác động của áp suất mà còn thường xuyên chịu sự thay đổi nhiệt độ trong quá trình khởi động, gia nhiệt và dừng hệ thống.

Vật liệu có khả năng chịu nhiệt phù hợp giúp nắp bơm hạn chế biến dạng do giãn nở nhiệt, từ đó hỗ trợ duy trì độ kín tại vị trí lắp ghép với thân bơm.

Độ cứng của vật liệu hỗ trợ giữ ổn định cụm quay

Ở tốc độ khoảng 2.900 vòng/phút, bánh công tác và trục của RY40-25-200 tạo ra tải cơ học liên tục lên kết cấu bơm. Phần thân và giá đỡ cần có độ cứng đủ lớn để giữ các cụm chi tiết ở đúng vị trí tương quan.

Kết cấu đúc chắc chắn giúp hạn chế biến dạng của phần vỏ, qua đó hỗ trợ duy trì độ đồng tâm giữa bánh công tác, trục và cụm ổ bi. Điều này đặc biệt quan trọng khi bơm vừa chịu tải cơ học vừa chịu ảnh hưởng của nhiệt độ cao.

Khả năng chịu nhiệt hỗ trợ hệ thống làm kín

Biến dạng nhiệt tại thân hoặc nắp bơm có thể làm thay đổi khe hở và vị trí làm việc của các chi tiết quanh trục. Vì vậy, độ ổn định của vật liệu chế tạo cũng có ảnh hưởng đến khả năng kiểm soát rò rỉ dầu.

Khi phần vỏ duy trì hình dạng ổn định, bộ chèn và phớt dầu chịu nhiệt có điều kiện làm việc thuận lợi hơn, hỗ trợ hạn chế dầu nóng thoát ra ngoài hoặc xâm nhập về phía cụm ổ bi.

Kết cấu đúc phù hợp với áp lực làm việc của bơm

RY40-25-200 không chỉ chịu nhiệt mà còn phải chứa dòng dầu đang được bánh công tác truyền năng lượng. Các bộ phận chịu áp và kết nối mặt bích của cụm bơm được thiết kế với cấp chịu áp 16 bar.

Do đó, chất lượng vật liệu và kết cấu đúc có vai trò quan trọng trong việc duy trì độ bền của thân bơm khi đồng thời chịu nhiệt độ, áp suất và tải cơ học trong quá trình làm việc.

Không nên tùy ý xác định mác vật liệu khi chưa có thông số cụ thể

Có thể khẳng định yêu cầu đối với vật liệu của RY40-25-200 là phải phù hợp với điều kiện dầu truyền nhiệt nhiệt độ cao, nhưng không nên tự xác định thân bơm là một mác gang, thép đúc hay hợp kim cụ thể nếu chưa có thông số vật liệu của đúng phiên bản sản phẩm.

Điểm quan trọng về mặt kỹ thuật là vật liệu phải bảo đảm khả năng chịu nhiệt, độ cứng, độ bền cơ học và độ ổn định kích thước tương ứng với môi trường vận hành của bơm.

Chất liệu đúc chịu nhiệt cao cấp chế tạo Bơm dầu truyền nhiệt RY40-25-200 có vai trò trực tiếp đối với độ bền của thân bơm, nắp bơm và các chi tiết chịu tải. Khả năng duy trì độ cứng và độ ổn định khi tiếp xúc với dầu nóng giúp phần thủy lực giữ được hình dạng, hỗ trợ hệ thống làm kín và bảo đảm cụm quay làm việc ổn định.

Đối với RY40-25-200, giá trị của vật liệu chế tạo không chỉ nằm ở khả năng chịu nhiệt mà còn ở khả năng chịu đồng thời nhiệt độ, áp suất và tải cơ học, phù hợp với đặc tính của một bơm chuyên dùng cho hệ thống tuần hoàn dầu truyền nhiệt.
