Dải đặc tính làm việc của Bơm dầu truyền nhiệt RY50-32-200A cần được xem xét dựa trên mối quan hệ giữa lưu lượng, cột áp, công suất và hiệu suất của bơm. Theo thông số kỹ thuật, model RY50-32-200A có điểm làm việc tiêu biểu tại lưu lượng 16 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút, công suất trục 3,35 kW, động cơ 4 kW và hiệu suất 42%.
Đây là điểm tham chiếu quan trọng khi lựa chọn và vận hành bơm. Hệ thống nên được thiết kế để điểm làm việc thực tế nằm gần vùng này thay vì ép bơm hoạt động kéo dài ở hai đầu cực trị của đường đặc tính.
Thông số trung tâm của RY50-32-200A là:
Q = 16 m³/h
H = 32 m
n = 2.900 vòng/phút
Tại điểm này, bơm được xác định với công suất trục khoảng 3,35 kW và hiệu suất 42%.
Điều đó cho thấy 16 m³/h – 32 m không chỉ là hai thông số riêng lẻ mà là một điểm làm việc đồng thời trên đường đặc tính của bơm.
Khi lưu lượng thay đổi, cột áp và công suất thực tế cũng sẽ thay đổi theo.
RY50-32-200A là bơm ly tâm nên đặc tính lưu lượng – cột áp có xu hướng thay đổi theo nhau.
Khi trở lực của hệ thống tăng, điểm làm việc thường dịch về phía lưu lượng thấp hơn. Ngược lại, khi trở lực giảm, lưu lượng có thể tăng và cột áp làm việc thay đổi theo đường đặc tính của bơm.
Vì vậy, không nên hiểu RY50-32-200A luôn cung cấp cố định 16 m³/h và 32 m trong mọi hệ thống.
Hai giá trị này đạt được khi điều kiện thủy lực của hệ thống tương ứng với điểm thiết kế.
Đường đặc tính tổng hợp của dòng RY được xây dựng quanh tốc độ khoảng 2.900 vòng/phút và nguyên tắc lựa chọn là đưa điểm vận hành về gần vùng có hiệu suất tốt.
Đối với RY50-32-200A, bảng kỹ thuật xác định hiệu suất 42% tại điểm 16 m³/h – 32 m.
Do đó, khi thiết kế đường ống, van và thiết bị trao đổi nhiệt, mục tiêu không nên chỉ là làm cho bơm “có thể chạy”, mà nên tạo điều kiện để bơm hoạt động gần vùng thiết kế.
Nếu điểm làm việc lệch quá xa, hiệu quả thủy lực và trạng thái vận hành có thể không còn tối ưu.
Một thông số rất quan trọng khi phân tích dải làm việc của RY50-32-200A là bơm không nên vận hành dưới 30% lưu lượng thiết kế trong thời gian dài.
Với lưu lượng thiết kế 16 m³/h:
16 × 30% = 4,8 m³/h
Như vậy, khoảng 4,8 m³/h có thể xem là giới hạn lưu lượng tối thiểu cần chú ý trong vận hành.
Điều này không có nghĩa 4,8 m³/h là điểm làm việc tối ưu. Đây chỉ là ngưỡng tối thiểu được khuyến cáo để tránh bơm hoạt động kéo dài trong vùng lưu lượng quá thấp.
Điểm 4,8 m³/h và điểm 16 m³/h có ý nghĩa hoàn toàn khác nhau.
16 m³/h là lưu lượng tại điểm thông số kỹ thuật của RY50-32-200A.
4,8 m³/h là mức tương ứng 30% lưu lượng thiết kế, tức giới hạn cần tránh xuống thấp hơn khi vận hành kéo dài.
Vì vậy, nếu một hệ thống thường xuyên chỉ cần 5–6 m³/h, dù vẫn cao hơn mức tối thiểu 4,8 m³/h, chưa thể kết luận đó là vùng vận hành tốt nhất của RY50-32-200A.
Trong trường hợp đó, cần xem xét đường đặc tính cụ thể hoặc cân nhắc model nhỏ hơn phù hợp hơn.
Khi trở lực hệ thống quá thấp, lưu lượng của bơm có thể tăng vượt khỏi điểm 16 m³/h.
Lúc này, công suất trục và tải động cơ có thể thay đổi. Nếu bơm bị đẩy quá xa về phía lưu lượng lớn, động cơ và cụm thủy lực có thể phải làm việc trong điều kiện không phù hợp với điểm thiết kế.
Tài liệu hiện có không cung cấp một giá trị lưu lượng tối đa cụ thể riêng cho RY50-32-200A, vì vậy không nên tự đặt ra một con số giới hạn phía trên khi chưa có đường cong Q-H chi tiết của model.
Điểm chắc chắn có thể sử dụng để thiết kế vẫn là 16 m³/h – 32 m.
RY50-32-200A có hiệu suất được ghi nhận là 42% tại điểm làm việc kỹ thuật.
Con số này thể hiện tỷ lệ chuyển đổi năng lượng thủy lực của bơm tại điều kiện được công bố, không nên nhầm với hiệu suất của động cơ điện.
Khi điểm vận hành dịch chuyển khỏi vùng thiết kế, hiệu suất thực tế cũng có thể thay đổi.
Do đó, việc đưa hệ thống về gần điểm Q-H phù hợp có ý nghĩa trực tiếp đối với khả năng khai thác năng lượng của bơm.
Tại điểm 16 m³/h – 32 m, công suất yêu cầu trên trục của RY50-32-200A khoảng 3,35 kW.
Bơm được ghép với động cơ 4 kW, tạo một mức dự phòng công suất so với công suất trục tại điểm kỹ thuật.
Khoảng chênh:
4 – 3,35 = 0,65 kW
giúp động cơ không phải làm việc đúng sát công suất định mức tại điểm thiết kế.
Tuy nhiên, nếu điểm vận hành bị đẩy quá xa về phía lưu lượng lớn, tải thực tế vẫn cần được kiểm tra thay vì mặc định động cơ 4 kW luôn đủ trong mọi điều kiện.
Các thông số 16 m³/h – 32 m – 3,35 kW – 42% gắn với tốc độ khoảng 2.900 vòng/phút.
Tốc độ quay có ảnh hưởng trực tiếp đến đặc tính lưu lượng và cột áp.
Nếu động cơ không đạt đúng tốc độ, điện áp bất thường hoặc bơm quay sai chiều, điểm làm việc thực tế sẽ không còn tương ứng với bảng kỹ thuật.
Do đó, khi đánh giá bơm có đạt đúng dải đặc tính hay không, tốc độ quay phải được kiểm tra cùng với lưu lượng và áp suất.
Điểm làm việc thực tế không do riêng bơm quyết định.
Nó được hình thành tại giao điểm giữa:
Đường đặc tính của RY50-32-200A + đường đặc tính trở lực của hệ thống.
Nếu đường ống quá nhỏ, quá dài hoặc có nhiều van và thiết bị gây tổn thất lớn, điểm làm việc có thể dịch về phía lưu lượng thấp.
Nếu trở lực quá nhỏ, lưu lượng có thể tăng lên.
Vì vậy, muốn khai thác đúng đặc tính của RY50-32-200A cần thiết kế đồng bộ cả bơm và hệ thống đường ống.
Khi vận hành, van hút của RY50-32-200A nên được mở hoàn toàn.
Việc điều chỉnh lưu lượng không nên thực hiện bằng cách bóp van hút vì có thể làm điều kiện hút trở nên bất lợi và tăng nguy cơ xâm thực.
Điểm làm việc có thể được điều chỉnh phù hợp từ phía xả hoặc bằng giải pháp điều khiển hệ thống.
Nếu nhu cầu sử dụng dầu thấp nhưng vẫn cần duy trì lưu lượng tối thiểu qua bơm, có thể xem xét đường bypass để bảo đảm RY50-32-200A không phải vận hành kéo dài dưới khoảng 4,8 m³/h.
Trong quá trình vận hành, cần theo dõi đồng thời lưu lượng, áp suất cửa xả, dòng điện động cơ, độ rung và nhiệt độ ổ bi.
Nếu lưu lượng giảm nhưng áp suất thay đổi mạnh, hoặc dòng điện và rung động khác đáng kể so với trạng thái bình thường, điểm làm việc của bơm có thể đã dịch chuyển.
Việc theo dõi các thông số này giúp xác định RY50-32-200A có còn hoạt động gần vùng thiết kế hay không.
Từ dữ liệu kỹ thuật hiện có, có thể xác định chắc chắn ba mốc quan trọng:
Điểm kỹ thuật: 16 m³/h – 32 m.
Tốc độ: 2.900 vòng/phút.
Lưu lượng tối thiểu khuyến cáo: khoảng 4,8 m³/h.
Trong khi đó, tài liệu hiện có không đưa ra một khoảng Qmin–Qmax hoàn chỉnh riêng cho RY50-32-200A, cũng không cung cấp đủ các điểm Q-H để xác lập chính xác cột áp tại từng mức lưu lượng.
Vì vậy, không nên tự suy diễn rằng model này có dải chẳng hạn 5–20 m³/h hay một khoảng cụ thể khác nếu chưa có đường cong đặc tính chi tiết từ nhà sản xuất.
Phân tích chi tiết dải đặc tính làm việc của Bơm dầu truyền nhiệt RY50-32-200A cho thấy điểm quan trọng nhất của model là 16 m³/h tại cột áp 32 m, tốc độ 2.900 vòng/phút, công suất trục 3,35 kW, động cơ 4 kW và hiệu suất 42%.
Bơm không nên vận hành kéo dài dưới 30% lưu lượng thiết kế, tương ứng khoảng 4,8 m³/h. Tuy nhiên, 4,8 m³/h chỉ là giới hạn lưu lượng thấp cần tránh vượt xuống, không phải điểm hiệu suất tối ưu.
Vì vậy, khi lựa chọn RY50-32-200A, mục tiêu nên là đưa điểm làm việc thực tế càng gần vùng 16 m³/h – 32 m càng tốt, đồng thời tránh vận hành quá thấp hoặc quá xa về phía lưu lượng lớn. Đây là cách khai thác đúng dải đặc tính và giúp bơm duy trì trạng thái làm việc ổn định trong hệ thống dầu truyền nhiệt
Bơm dầu truyền nhiệt RY50-32-200A được trang bị hệ thống làm kín tại khu vực trục bơm nhằm hạn chế dầu truyền nhiệt rò rỉ ra bên ngoài trong quá trình vận hành. Theo cấu tạo của dòng RY, cụm làm kín sử dụng sự kết hợp giữa packing và phớt dầu cao su chịu nhiệt, phù hợp với đặc điểm làm việc của bơm tuần hoàn dầu nóng.
Với tốc độ quay khoảng 2.900 vòng/phút, dầu truyền nhiệt có thể làm việc ở nhiệt độ cao, vì vậy khu vực trục xuyên qua nắp bơm là vị trí cần được kiểm soát chặt chẽ. Hệ thống làm kín của RY50-32-200A có nhiệm vụ giữ môi chất trong khoang bơm, hạn chế rò rỉ và góp phần bảo vệ các bộ phận phía ổ trục.
Trong RY50-32-200A, trục phải đi từ cụm ổ bi vào bên trong thân bơm để truyền chuyển động tới bánh công tác.
Chính vị trí trục xuyên qua nắp bơm tạo ra khe hở cần được làm kín.
Nếu không có hệ thống làm kín phù hợp, dầu nóng bên trong thân bơm có thể thoát ra ngoài dọc theo bề mặt trục.
Vì vậy, cụm packing và phớt dầu chịu nhiệt được bố trí quanh trục để kiểm soát khu vực này.
Packing là một trong những thành phần chính của hệ thống làm kín RY50-32-200A.
Vật liệu packing được bố trí quanh trục, tạo ra vùng tiếp xúc nhằm hạn chế dầu di chuyển theo khe hở giữa trục và phần cố định của bơm.
Trong quá trình trục quay, packing vẫn phải duy trì khả năng làm kín mà không gây cản trở quá lớn cho chuyển động của trục.
Do đó, tình trạng của packing ảnh hưởng trực tiếp tới mức độ rò rỉ tại khu vực làm kín.
Bên cạnh packing, dòng RY còn sử dụng phớt dầu cao su chịu nhiệt.
Phớt có nhiệm vụ hỗ trợ giữ dầu ở khu vực cần thiết và hạn chế môi chất nóng đi sâu về phía cụm ổ trục.
Đặc tính chịu nhiệt đặc biệt quan trọng bởi RY50-32-200A được sử dụng trong hệ thống dầu truyền nhiệt có nhiệt độ cao.
Sự kết hợp giữa packing và phớt dầu giúp tạo thành hệ thống làm kín nhiều lớp thay vì chỉ phụ thuộc vào một chi tiết duy nhất.
Vai trò trực tiếp nhất của hệ thống phớt là hạn chế dầu truyền nhiệt thoát ra ngoài.
Dầu tải nhiệt trong hệ thống có thể ở nhiệt độ rất cao. Nếu rò rỉ tại trục, ngoài việc làm thất thoát môi chất còn có thể khiến khu vực xung quanh bơm bị nhiễm dầu nóng.
Do đó, duy trì trạng thái tốt của packing và phớt dầu có ý nghĩa quan trọng đối với độ kín của RY50-32-200A trong quá trình vận hành.
Cụm ổ bi nằm phía sau khu vực làm kín và có nhiệm vụ đỡ, định vị trục.
Nếu dầu nóng từ thân bơm xâm nhập bất thường về phía ổ bi, điều kiện bôi trơn và nhiệt độ làm việc của ổ bi có thể bị ảnh hưởng.
Phớt dầu chịu nhiệt vì vậy không chỉ góp phần hạn chế rò rỉ ra ngoài mà còn giúp phân tách khu vực môi chất nóng với cụm ổ trục.
Điều này hỗ trợ duy trì môi trường làm việc ổn định hơn cho hai ổ bi của bơm.
RY50-32-200A vận hành ở tốc độ khoảng 2.900 vòng/phút.
Tại tốc độ này, trục liên tục chuyển động trong khu vực làm kín. Packing và phớt phải vừa kiểm soát dầu, vừa cho phép trục quay ổn định.
Nếu vật liệu làm kín bị mòn hoặc lắp đặt không đúng, ma sát và rò rỉ có thể tăng theo thời gian.
Vì vậy, hệ thống làm kín phải được xem là một bộ phận cần theo dõi thường xuyên trong quá trình sử dụng bơm.
Dòng RY được thiết kế cho môi chất có nhiệt độ tối đa tới 350°C, với điều kiện môi chất phù hợp với phạm vi sử dụng của bơm.
Trong môi trường này, nhiệt từ dầu truyền tới khu vực trục và làm kín là điều không thể tránh khỏi.
Việc sử dụng phớt dầu cao su chịu nhiệt giúp hệ thống làm kín thích ứng tốt hơn với điều kiện nhiệt độ cao so với loại phớt thông thường không được thiết kế cho môi trường dầu nóng.
Tuy nhiên, mức nhiệt thực tế của phớt còn phụ thuộc vào thiết kế tổng thể và điều kiện vận hành của bơm, không nên mặc định rằng riêng phớt luôn trực tiếp chịu toàn bộ nhiệt độ môi chất tối đa 350°C.
Một điểm cần hiểu đúng là hệ thống packing của RY50-32-200A không nên được mô tả là bảo đảm tuyệt đối không rò rỉ trong mọi điều kiện.
Trong giai đoạn chạy rà ban đầu, khu vực packing và phớt có thể xuất hiện lượng rò nhẹ. Theo đặc tính của dòng RY, hiện tượng này có thể giảm dần sau khi các bề mặt làm kín ổn định.
Điều quan trọng là phải theo dõi mức rò rỉ.
Nếu lượng dầu tăng bất thường hoặc kéo dài, cần kiểm tra cụm làm kín thay vì tiếp tục vận hành mà không xử lý.
Packing là chi tiết làm việc trực tiếp quanh trục nên có thể bị hao mòn theo thời gian.
Khi packing mất khả năng làm kín, dầu có thể xuất hiện nhiều hơn tại khu vực trục.
Những nguyên nhân có thể liên quan tới:
Vì vậy, khi phát hiện rò rỉ, cần kiểm tra toàn bộ cụm trục và làm kín chứ không chỉ thay packing một cách đơn lẻ.
Động cơ và bơm RY50-32-200A được liên kết bằng khớp nối mềm.
Nếu hai trục bị lệch tâm, trục bơm có thể dao động khi quay. Dao động này tác động trực tiếp lên packing và phớt dầu.
Trong thời gian dài, sự lệch tâm có thể khiến bề mặt làm kín mòn không đều và làm tăng nguy cơ rò rỉ.
Vì vậy, việc căn chỉnh khớp nối đúng yêu cầu không chỉ bảo vệ ổ bi mà còn có vai trò quan trọng đối với tuổi thọ của hệ thống làm kín.
RY50-32-200A yêu cầu kiểm soát rung động trong quá trình vận hành.
Nếu bánh công tác mất cân bằng, ổ bi hư hỏng hoặc trục không đồng tâm, rung động tăng sẽ truyền tới khu vực phớt.
Packing và phớt lúc này phải làm việc trong điều kiện không ổn định, khiến khả năng giữ kín dầu giảm.
Do đó, khi xuất hiện đồng thời rung tăng và rò dầu, cần kiểm tra cả cụm rôto thay vì chỉ tập trung vào vật liệu làm kín.
RY50-32-200A làm việc với dầu nóng nên quá trình tăng nhiệt cần được thực hiện từ từ.
Dòng RY yêu cầu tốc độ gia nhiệt không vượt quá khoảng 50°C mỗi giờ, đồng thời chênh lệch giữa nhiệt độ dầu phía hút và thân bơm không nên lớn hơn khoảng 40°C trong quá trình làm nóng.
Gia nhiệt có kiểm soát giúp các chi tiết cơ khí và bộ làm kín thích nghi dần với sự giãn nở nhiệt.
Điều này đặc biệt có lợi cho packing, phớt và trục tại vùng làm kín.
Trong quá trình bảo dưỡng RY50-32-200A, khu vực làm kín cần được quan sát cùng với trục và ổ bi.
Kỹ thuật viên nên chú ý tình trạng rò dầu, độ mòn của packing, trạng thái phớt dầu và bề mặt trục ở khu vực tiếp xúc.
Nếu phát hiện chi tiết bị nứt, biến dạng, chai cứng hoặc hư hỏng thì cần thay thế trước khi đưa bơm trở lại vận hành.
Việc xử lý sớm những dấu hiệu xuống cấp giúp hạn chế rò rỉ phát triển thành sự cố nghiêm trọng hơn.
Đối với một bơm dầu nóng, khả năng tạo lưu lượng và cột áp chỉ có ý nghĩa khi môi chất được giữ trong hệ thống.
Hệ thống làm kín của RY50-32-200A giúp bảo đảm dầu chủ yếu lưu chuyển theo đúng đường:
Cửa hút → bánh công tác → thân bơm → cửa xả
thay vì thoát ra ngoài theo khu vực trục.
Nhờ đó, cụm làm kín đóng vai trò hỗ trợ trực tiếp cho khả năng vận hành ổn định của bơm.
Bơm dầu truyền nhiệt RY50-32-200A trang bị hệ thống phớt làm kín chống rò rỉ với cấu tạo tập trung ở sự kết hợp giữa packing và phớt dầu cao su chịu nhiệt tại vị trí trục xuyên qua nắp bơm.
Packing tạo lớp làm kín trực tiếp quanh trục, trong khi phớt dầu chịu nhiệt hỗ trợ kiểm soát dầu và bảo vệ khu vực ổ trục. Thiết kế này đặc biệt cần thiết đối với RY50-32-200A khi trục quay ở 2.900 vòng/phút và bơm phục vụ hệ thống dầu truyền nhiệt có nhiệt độ cao.
Để hệ thống làm kín phát huy hiệu quả, cần duy trì độ đồng tâm của trục, kiểm soát rung động, gia nhiệt đúng quy trình và thường xuyên kiểm tra packing cùng phớt dầu. Nhờ đó, RY50-32-200A có thể hạn chế rò rỉ dầu nóng, bảo vệ cụm ổ bi và duy trì khả năng vận hành ổn định trong hệ thống truyền nhiệt công nghiệp.

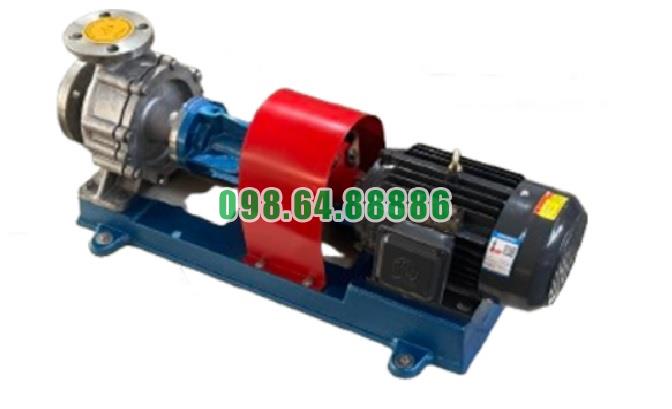

Bơm dầu chịu nhiệt RY50-32-200A lưu lượng 16 m3/h, công suất 4 kW, cột áp 32 m
