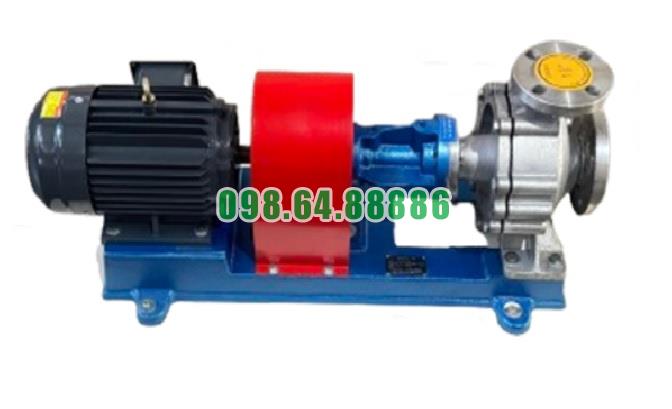

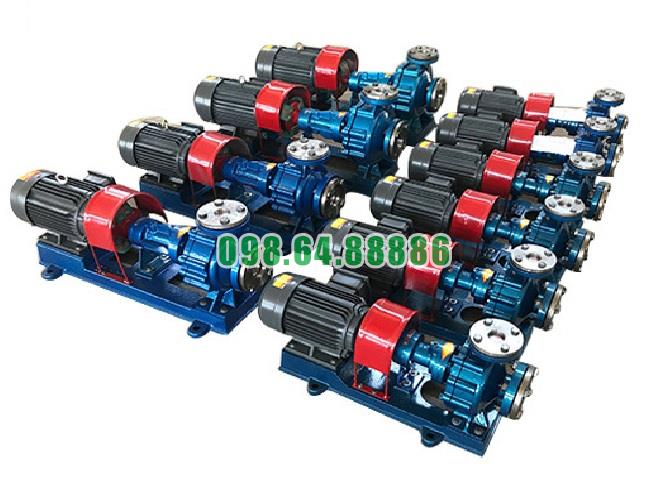

Máy bơm ly tâm dầu nóng RY20-20-100 lưu lượng 1 m3/h

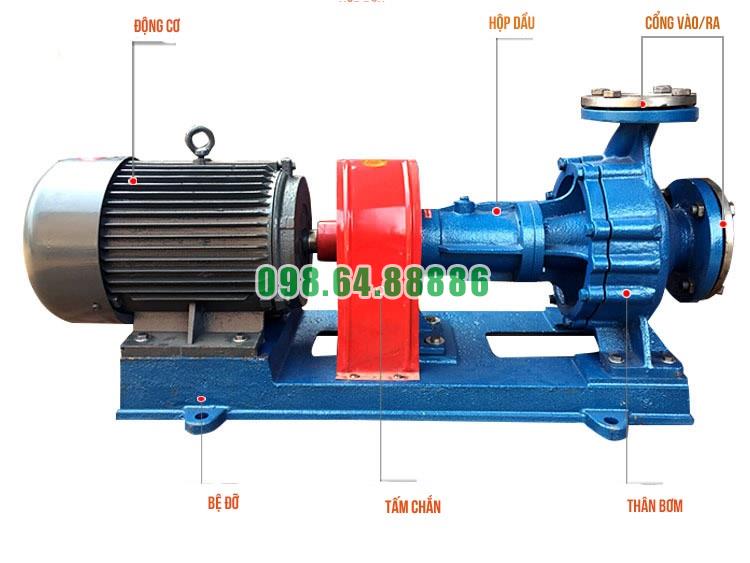

Khám phá cấu tạo chi tiết các bộ phận của Bơm dầu truyền nhiệt RY20-20-100

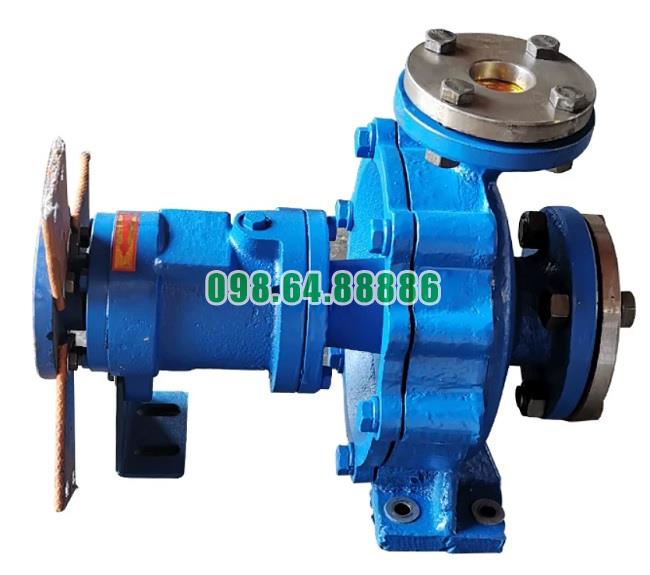

Bơm dầu truyền nhiệt RY20-20-100 có cấu tạo dạng bơm ly tâm trục ngang, hút dầu theo phương dọc trục và đẩy dầu theo hướng lên trên. Các bộ phận được bố trí đồng bộ để vận chuyển dầu nóng ổn định và hạn chế nhiệt truyền đến cụm ổ bi.

Thân bơm và nắp bơm

Thân bơm tạo thành buồng dẫn dầu, tiếp nhận dòng dầu từ bánh công tác và dẫn môi chất đến cửa xả. Nắp bơm liên kết với thân bơm để khép kín buồng làm việc, đồng thời hỗ trợ cố định cụm rôto và bộ làm kín.

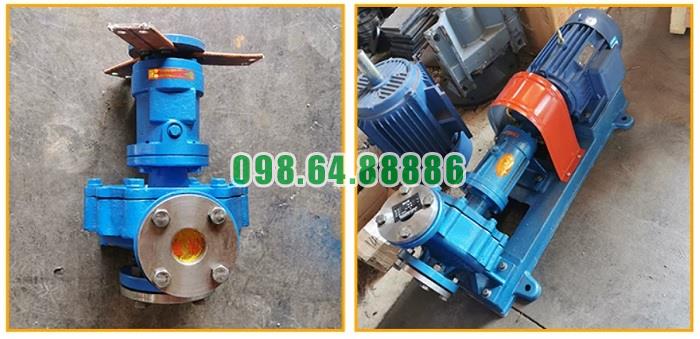

Cửa hút và cửa xả

RY20-20-100 có cửa hút và cửa xả danh nghĩa 20 mm. Cửa hút được bố trí theo phương trục, giúp dầu đi trực tiếp vào tâm bánh công tác. Cửa xả hướng lên trên, thuận tiện kết nối với đường ống tuần hoàn dầu nóng.

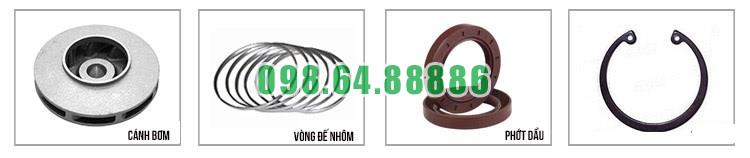

Bánh công tác

Bánh công tác có đường kính danh nghĩa 100 mm, là bộ phận trực tiếp truyền năng lượng cho dầu. Khi quay ở tốc độ khoảng 2.800 vòng/phút, bánh công tác hút dầu vào tâm và đẩy môi chất ra mép ngoài bằng lực ly tâm.

Trục bơm

Trục bơm truyền mô-men từ động cơ đến bánh công tác. Một đầu trục lắp bánh công tác, đầu còn lại kết nối với khớp nối mềm. Độ thẳng và độ đồng tâm của trục ảnh hưởng trực tiếp đến độ rung và khả năng vận hành ổn định của bơm.

Đai ốc khóa bánh công tác

Bánh công tác được cố định trên trục bằng đai ốc khóa. Chi tiết này hạn chế bánh công tác dịch chuyển theo phương dọc trục hoặc tự tháo lỏng khi bơm vận hành ở tốc độ cao.

Cụm ổ bi

Trục bơm được đỡ bằng hai ổ bi đặt trong hộp ổ trục. Cụm ổ bi giữ trục đúng tâm, tiếp nhận tải trọng phát sinh và giúp rôto quay nhẹ, ổn định. Dầu hoặc mỡ bôi trơn được sử dụng để giảm ma sát và hạn chế nóng ổ bi.

Bộ làm kín trục

Tại vị trí trục đi qua nắp bơm có cụm chèn làm kín kết hợp phớt dầu cao su chịu nhiệt. Bộ phận này hạn chế dầu nóng rò rỉ dọc theo trục và bảo vệ hộp ổ bi khỏi tác động của môi chất.

Kết cấu tản nhiệt tự nhiên

Khoảng cách giữa buồng bơm và hộp ổ trục tạo vùng phân tán nhiệt. Nhiệt từ dầu nóng được truyền ra bề mặt kết cấu rồi giải phóng vào không khí, giúp giảm nhiệt lượng truyền đến ổ bi mà không cần hệ thống nước làm mát.

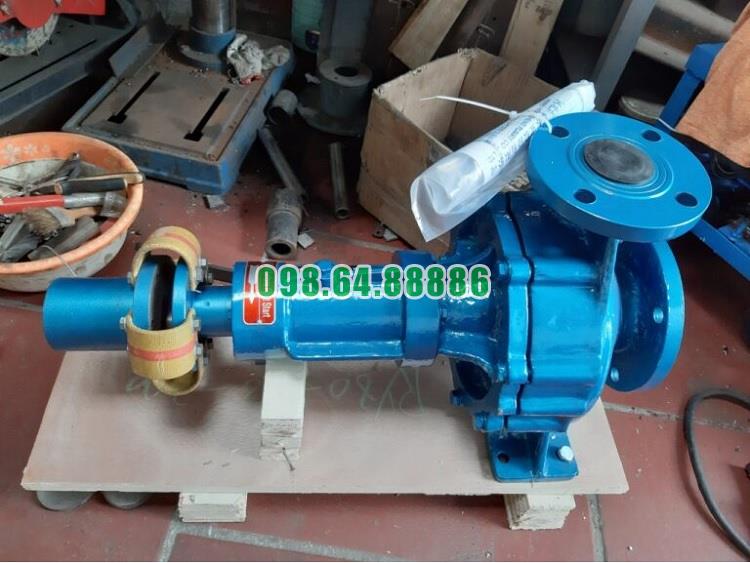

Khớp nối mềm

Khớp nối mềm ba chấu liên kết trục bơm với trục động cơ. Bộ phận này truyền mô-men quay, đồng thời hấp thụ một phần rung động và sai lệch nhỏ giữa hai trục.

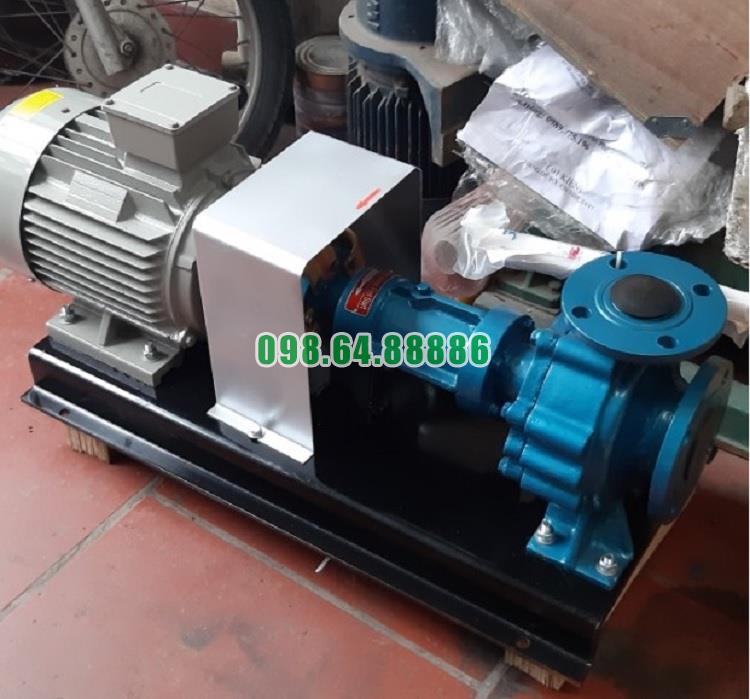

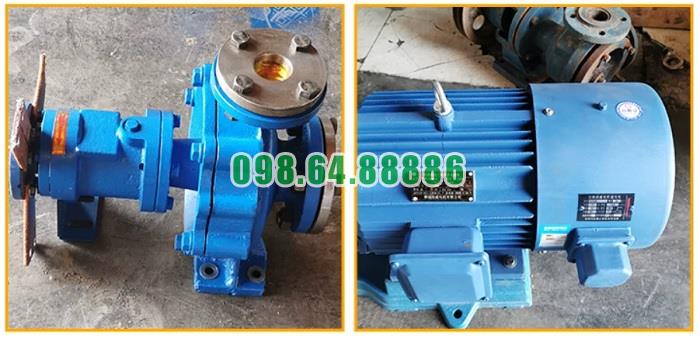

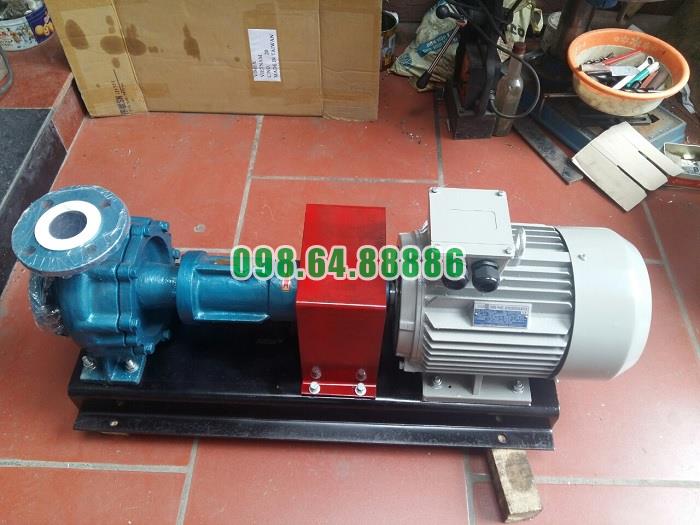

Động cơ và bệ máy

Bơm sử dụng động cơ công suất 0,75 kW. Bơm và động cơ được lắp trên cùng một bệ máy, giúp duy trì độ đồng tâm, tăng độ chắc chắn và thuận tiện cho quá trình lắp đặt.

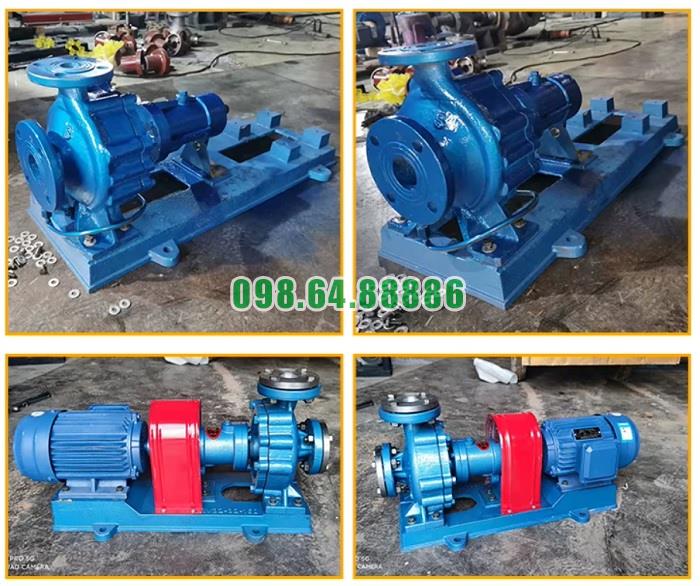

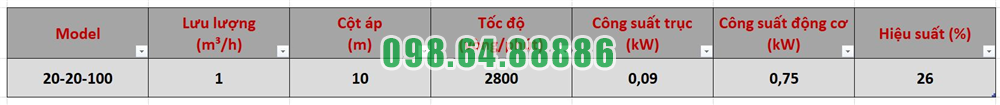

Các bộ phận chính của Bơm dầu truyền nhiệt RY20-20-100 gồm thân và nắp bơm, cửa hút – cửa xả, bánh công tác, trục, đai ốc khóa, cụm ổ bi, bộ làm kín, kết cấu tản nhiệt, khớp nối, động cơ và bệ máy. Sự phối hợp giữa các chi tiết giúp bơm duy trì lưu lượng khoảng 1 m³/h và cột áp 10 m trong hệ thống tuần hoàn dầu nóng.

Điểm đặc biệt trong thiết kế tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY20-20-100

Bơm dầu truyền nhiệt RY20-20-100 sử dụng thiết kế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước. Đây là đặc điểm quan trọng giúp bơm làm việc với dầu nóng nhưng vẫn hạn chế nhiệt truyền đến cụm ổ trục, phớt dầu và khớp nối.

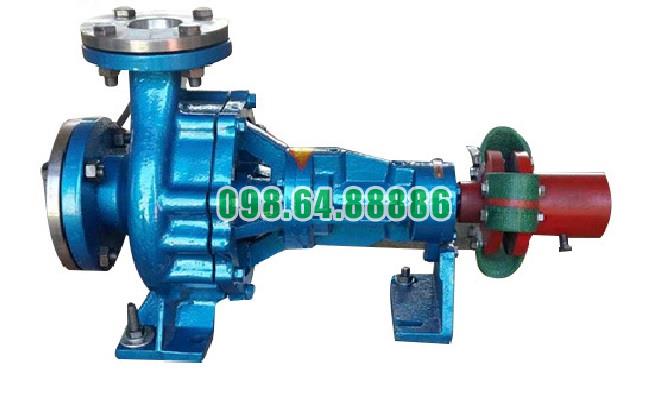

Tách cụm ổ trục khỏi thân bơm nóng

Giữa thân bơm và cụm ổ trục có phần giá đỡ kéo dài, tạo khoảng cách cách nhiệt tương đối lớn. Khi dầu tải nhiệt đi qua thân bơm, nhiệt không truyền trực tiếp và nhanh chóng đến ổ bi mà được phân tán dần qua bề mặt giá đỡ.

Kết cấu này giúp giảm nhiệt độ tại khu vực truyền động, bảo vệ dầu mỡ bôi trơn và hạn chế hiện tượng ổ bi làm việc trong điều kiện quá nóng.

Tận dụng không khí để giải phóng nhiệt

Bề mặt giá đỡ và thân ổ trục tiếp xúc trực tiếp với không khí xung quanh. Trong quá trình vận hành, nhiệt được truyền từ kim loại ra môi trường theo cơ chế đối lưu tự nhiên.

Bơm không cần bố trí thêm áo nước làm mát, bơm nước tuần hoàn hoặc đường ống cấp và thoát nước riêng.

Bảo vệ các bộ phận nhạy cảm với nhiệt

Thiết kế tản nhiệt tự nhiên hỗ trợ hạn chế nhiệt truyền đến:

• Hai ổ bi đỡ trục bơm.
• Dầu hoặc mỡ bôi trơn.
• Phớt dầu chịu nhiệt.
• Bộ chèn làm kín.
• Khớp nối giữa bơm và động cơ.

Việc kiểm soát nhiệt tại các vị trí này giúp giảm nguy cơ suy giảm chất bôi trơn, lão hóa vật liệu làm kín và tăng ma sát khi bơm hoạt động liên tục.

Giảm thiết bị phụ trợ

Do không sử dụng hệ thống nước làm mát, Bơm dầu truyền nhiệt RY20-20-100 có kết cấu lắp đặt gọn hơn. Người sử dụng không phải đầu tư thêm bồn nước, van, đường ống và thiết bị xử lý nước làm mát.

Điểm đặc biệt trong thiết kế tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY20-20-100 là khả năng dùng khoảng cách kết cấu và sự đối lưu không khí để giảm nhiệt truyền từ thân bơm sang cụm ổ trục. Giải pháp này giúp bảo vệ bộ phận truyền động, đơn giản hóa hệ thống và giảm nhu cầu sử dụng thiết bị làm mát phụ trợ.
