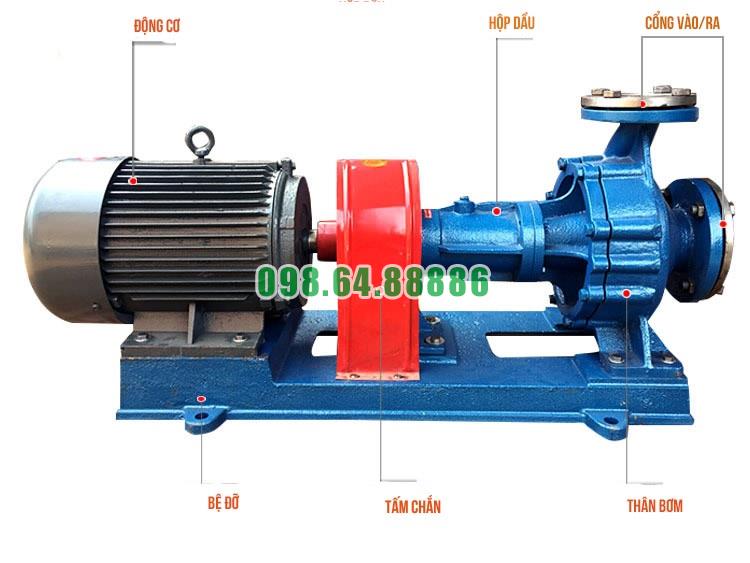

Bơm ly tâm chịu nhiệt RY125-80-160 160m3/h, 50m, 22kW, 2900 vòng/phút

Nguyên lý hút và đẩy của Bơm dầu truyền nhiệt RY125-80-160

Bơm dầu truyền nhiệt RY125-80-160 làm việc theo nguyên lý ly tâm. Quá trình hút và đẩy dầu diễn ra liên tục nhờ bánh công tác quay với tốc độ khoảng 2.900 vòng/phút, tạo chênh lệch áp suất giữa cửa hút và cửa xả.

Quá trình hút dầu

Khi bánh công tác quay, áp suất tại vùng tâm bánh công tác giảm xuống. Nhờ chênh lệch áp suất, dầu truyền nhiệt từ đường ống hút đi vào bơm theo hướng trục và tiến vào tâm bánh công tác.

Để quá trình hút ổn định, bơm cần được mồi đầy dầu trước khi khởi động và hạn chế không khí tồn tại trong đường ống.

Quá trình đẩy dầu

Sau khi đi vào tâm bánh công tác, dầu được các cánh bơm truyền năng lượng. Dưới tác dụng của lực ly tâm, dầu được đẩy từ tâm ra mép ngoài bánh công tác với vận tốc cao hơn.

Dòng dầu sau đó đi vào thân bơm, tại đây một phần động năng được chuyển thành áp năng trước khi dầu thoát ra cửa xả theo hướng tâm.

Duy trì dòng dầu liên tục

Khi bánh công tác tiếp tục quay, quá trình hút và đẩy được lặp lại liên tục. Nhờ đó, Bơm dầu truyền nhiệt RY125-80-160 có thể duy trì lưu lượng khoảng 160 m³/h và cột áp 50 m tại điều kiện làm việc đã nêu.

Nguyên lý hút và đẩy của Bơm dầu truyền nhiệt RY125-80-160 dựa trên sự chênh lệch áp suất và lực ly tâm do bánh công tác tạo ra. Dầu được hút vào theo hướng trục, tăng năng lượng trong bánh công tác rồi được đẩy ra cửa xả để tiếp tục tuần hoàn trong hệ thống dầu truyền nhiệt.

Ứng dụng Bơm dầu truyền nhiệt RY125-80-160 trong lò dầu tải nhiệt

Bơm dầu truyền nhiệt RY125-80-160 được sử dụng trong lò dầu tải nhiệt để duy trì dòng dầu nóng tuần hoàn liên tục giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt. Với lưu lượng 160 m³/h, cột áp 50 m và tốc độ quay 2.900 vòng/phút, bơm phù hợp với các hệ thống lò dầu có nhu cầu tuần hoàn lớn và vận hành liên tục.

Vai trò của bơm trong lò dầu tải nhiệt

Trong hệ thống lò dầu tải nhiệt, RY125-80-160 hút dầu từ đường hồi và đẩy dầu qua lò gia nhiệt. Sau khi được nâng nhiệt, dầu tiếp tục đi đến các thiết bị sử dụng nhiệt trước khi quay trở lại bơm.

Chu trình tuần hoàn này giúp duy trì nguồn nhiệt ổn định cho toàn bộ dây chuyền.

Duy trì lưu lượng dầu nóng ổn định

Lưu lượng 160 m³/h giúp bơm đáp ứng tốt các hệ thống cần tuần hoàn lượng dầu lớn.

Dòng dầu ổn định giúp nhiệt lượng được truyền liên tục từ lò đến các thiết bị công nghệ, phù hợp với các nhà máy có nhiều điểm tiêu thụ nhiệt.

Tạo cột áp cho hệ thống đường ống

Cột áp 50 m giúp RY125-80-160 khắc phục tổn thất áp suất qua đường ống, van, bộ lọc và thiết bị trao đổi nhiệt.

Nhờ đó, dầu nóng có thể lưu thông ổn định trong toàn bộ hệ thống và quay trở lại lò để tiếp tục gia nhiệt.

Phù hợp với môi chất nhiệt độ cao

Dòng RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao, trong đó nhiệt độ môi chất làm việc không vượt quá 350°C.

Đặc điểm này giúp RY125-80-160 phù hợp với các lò dầu tải nhiệt sử dụng trong nhiều dây chuyền công nghiệp.

Hỗ trợ hệ thống vận hành liên tục

Lò dầu tải nhiệt thường phải hoạt động trong thời gian dài, vì vậy bơm tuần hoàn cần duy trì dòng dầu ổn định.

RY125-80-160 có thể đáp ứng chế độ vận hành này khi được mồi đầy môi chất, gia nhiệt sơ bộ đúng quy trình và duy trì lưu lượng phù hợp.

Lưu ý khi vận hành trong lò dầu tải nhiệt

Trước khi khởi động với dầu nóng, cần gia nhiệt sơ bộ cho bơm. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Trong quá trình vận hành cũng cần theo dõi độ rung, nhiệt độ ổ trục, áp suất và lưu lượng để bảo đảm bơm làm việc ổn định.

Ứng dụng Bơm dầu truyền nhiệt RY125-80-160 trong lò dầu tải nhiệt tập trung vào nhiệm vụ duy trì dòng dầu nóng tuần hoàn liên tục giữa lò gia nhiệt và các thiết bị sử dụng nhiệt.

Với lưu lượng 160 m³/h, cột áp 50 m và tốc độ 2.900 vòng/phút, RY125-80-160 phù hợp với các hệ thống lò dầu tải nhiệt cần lưu lượng lớn, vận hành liên tục và duy trì nhiệt độ ổn định cho dây chuyền sản xuất.
