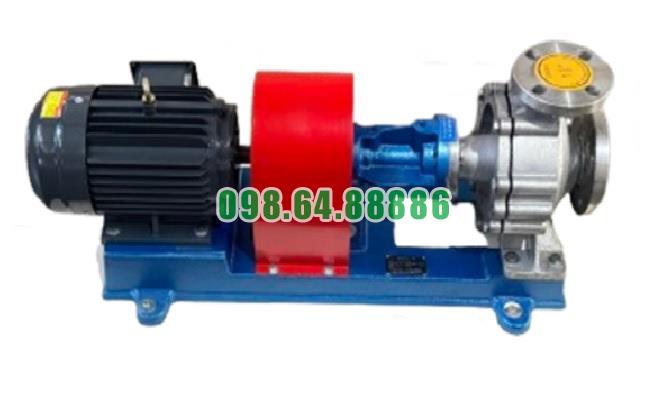

Bơm dầu gia nhiệt RY50-32-250 lưu lượng 18 m3/h, công suất 11 kW, cột áp 70 m

Nguyên lý tuần hoàn dầu nóng đạt mốc 350°C của Bơm dầu truyền nhiệt RY50-32-250

Bơm dầu truyền nhiệt RY50-32-250 hoạt động theo nguyên lý bơm ly tâm để duy trì dầu tải nhiệt lưu thông liên tục trong hệ thống gia nhiệt. Dòng RY được thiết kế cho chất lỏng có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ môi chất làm việc tối đa 350°C.

Dầu nóng đi vào bơm theo hướng trục

RY50-32-250 có cửa hút bố trí theo hướng trục. Khi bánh công tác quay, dầu tải nhiệt từ đường ống hút được đưa vào khu vực tâm bánh công tác.

Động cơ truyền chuyển động qua khớp nối mềm đến trục bơm, làm bánh công tác quay với tốc độ khoảng 2.900 vòng/phút.

Bánh công tác tạo lực ly tâm để đẩy dầu

Khi bánh công tác quay, dầu tại tâm bánh công tác nhận năng lượng và được đưa dần ra phía ngoài dưới tác động của chuyển động ly tâm.

Dòng dầu sau đó đi vào thân bơm và được đưa ra cửa xả hướng tâm theo phương thẳng đứng. Quá trình này tạo lưu lượng và cột áp cần thiết để dầu nóng tiếp tục lưu thông qua đường ống và các thiết bị sử dụng nhiệt.

Hình thành vòng tuần hoàn dầu nóng liên tục

Trong hệ thống nhiệt, RY50-32-250 đảm nhiệm nhiệm vụ tuần hoàn, không phải trực tiếp gia nhiệt dầu.

Chu trình cơ bản diễn ra như sau:

Nguồn gia nhiệt → dầu nóng → RY50-32-250 → thiết bị sử dụng nhiệt → dầu hồi về → tiếp tục gia nhiệt.

Bơm duy trì dòng dầu liên tục, giúp nhiệt lượng được vận chuyển từ nguồn gia nhiệt đến các vị trí cần sử dụng nhiệt trong dây chuyền.

Nâng nhiệt từ từ đến vùng làm việc cao

Để hệ thống tiến tới nhiệt độ cao, dầu không được đưa ngay vào bơm ở mức 350°C.

Nhà sản xuất yêu cầu gia nhiệt sơ bộ trước khi khởi động. Dầu nóng được cho tuần hoàn qua thân bơm nhiều lần, trong đó:

• Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C.

• Tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Việc tăng nhiệt từ từ giúp thân bơm, trục, bộ làm kín và các chi tiết khác thích nghi với sự giãn nở nhiệt.

Giai đoạn khử ẩm ở 100–130°C

Trong lần vận hành đầu tiên, khi dầu đạt khoảng 100–130°C, cần duy trì hệ thống ở vùng nhiệt này để thực hiện quá trình tách nước và khử ẩm.

Sau khi quá trình khử ẩm hoàn tất mới tiếp tục nâng nhiệt tới nhiệt độ làm việc của dây chuyền.

Đây là bước quan trọng trước khi đưa hệ thống dầu tải nhiệt lên các mức nhiệt cao hơn.

Duy trì lưu lượng khi dầu đạt nhiệt độ cao

Khi dầu đã đạt vùng nhiệt độ vận hành, RY50-32-250 phải tiếp tục duy trì dòng tuần hoàn ổn định.

Nhà sản xuất quy định không vận hành bơm ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu hệ thống cần lưu lượng thấp hơn, cần sử dụng đường hồi bypass hoặc lựa chọn bơm phù hợp hơn.

Việc duy trì đủ lưu lượng giúp dầu nóng liên tục chuyển động qua bơm và các thiết bị trao đổi nhiệt.

Kết cấu hỗ trợ tuần hoàn dầu đến 350°C

Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống, giúp kết cấu bơm gọn và phù hợp với môi trường dầu nóng.

Bơm còn sử dụng packing kết hợp phớt dầu chịu nhiệt để hạn chế rò rỉ môi chất tại khu vực trục.

Nguyên lý tuần hoàn dầu nóng đạt mốc 350°C của Bơm dầu truyền nhiệt RY50-32-250 dựa trên lực ly tâm của bánh công tác để hút dầu theo hướng trục và đẩy dầu ra cửa xả hướng tâm, tạo thành dòng tuần hoàn liên tục trong hệ thống nhiệt.

RY50-32-250 không trực tiếp làm dầu nóng lên 350°C mà có nhiệm vụ vận chuyển và tuần hoàn dầu khi hệ thống gia nhiệt nâng môi chất đến nhiệt độ yêu cầu. Theo tài liệu nhà sản xuất, nhiệt độ môi chất tối đa của dòng RY là 350°C, đồng thời quá trình tăng nhiệt phải thực hiện từ từ và đúng quy trình để bơm vận hành ổn định.

Cấu tạo cánh bơm đường kính 250mm chuẩn dòng Bơm dầu truyền nhiệt RY50-32-250

Cấu tạo cánh bơm đường kính 250mm chuẩn dòng Bơm dầu truyền nhiệt RY50-32-250 là bộ phận trực tiếp truyền năng lượng từ trục bơm sang dầu truyền nhiệt. Theo quy ước model của nhà sản xuất, số 250 trong RY50-32-250 thể hiện đường kính ngoài danh nghĩa của bánh công tác là 250 mm, không phải đường kính của từng cánh riêng lẻ.

Bánh công tác 250mm nằm trong cụm rôto

Bánh công tác của RY50-32-250 được lắp trực tiếp trên trục bơm và thuộc cụm rôto, cùng với trục bơm và đai ốc hãm bánh công tác. Khi trục quay, bánh công tác 250 mm quay theo và truyền năng lượng cho dòng dầu.

Cấu tạo liên kết cơ bản gồm:

Trục bơm → bánh công tác → đai ốc hãm bánh công tác

Đai ốc có nhiệm vụ giữ bánh công tác cố định trên trục trong quá trình quay tốc độ cao.

Các cánh trên bánh công tác tạo lực ly tâm

Bên trong bánh công tác có hệ thống cánh dẫn tạo đường chuyển động cho dầu. Khi bánh công tác quay, dầu đi vào vùng tâm rồi được các cánh truyền năng lượng và đưa dần về phía đường kính ngoài của bánh công tác.

Quá trình dòng dầu diễn ra theo hướng:

Tâm bánh công tác → rãnh cánh → mép ngoài bánh công tác 250 mm → thân bơm → cửa xả

Đường kính bánh công tác là một thông số quan trọng vì liên quan trực tiếp đến khả năng truyền năng lượng và tạo cột áp cho dòng dầu.

Bánh công tác làm việc ở tốc độ 2900 vòng/phút

Theo bảng thông số của nhà sản xuất, model RY50-32-250 vận hành ở tốc độ khoảng 2.900 vòng/phút và sử dụng động cơ 11 kW.

Ở tốc độ này, bánh công tác đường kính danh nghĩa 250 mm liên tục nhận mô-men từ trục bơm, tạo chuyển động ly tâm mạnh cho dầu truyền nhiệt.

Chuỗi truyền năng lượng:

Động cơ 11 kW → khớp nối → trục bơm → bánh công tác 250 mm → dầu truyền nhiệt

Đường kính 250mm liên quan đến khả năng tạo cột áp

Khi bánh công tác quay, dầu được đưa từ vùng tâm tới mép ngoài. Tại vùng có bán kính lớn hơn, dầu nhận năng lượng từ chuyển động quay trước khi đi vào thân bơm.

Vì vậy, đường kính ngoài danh nghĩa 250 mm là một trong những thông số hình học quan trọng ảnh hưởng đến đặc tính lưu lượng – cột áp của RY50-32-250.

Tài liệu của nhà sản xuất cũng cho thấy RY50-32-250 thuộc nhóm model tạo cột áp tương đối cao trong dải RY.

Bánh công tác cần luôn sạch và thông thoáng

Để bánh công tác 250 mm hoạt động đúng đặc tính, các rãnh cánh không được bị cặn hoặc dị vật làm tắc. Tài liệu xác định bánh công tác bị tắc có thể gây:

• bơm không lên dầu;

• lưu lượng giảm;

• cột áp thấp hơn thiết kế.

Vì vậy, trước khi vận hành cần súc rửa đường ống và bố trí bộ lọc trên đường hút để hạn chế cặn, xỉ hàn và dị vật đi vào bánh công tác.

Thuận tiện tháo bánh công tác khi bảo dưỡng

Khi cần kiểm tra bánh công tác, kỹ thuật viên có thể rút cụm rôto ra khỏi thân bơm, sau đó tháo đai ốc bánh công tác và lấy bánh công tác khỏi trục.

Thiết kế này thuận tiện cho việc vệ sinh rãnh cánh, kiểm tra tình trạng mài mòn và thay thế bánh công tác khi cần thiết.

Cấu tạo cánh bơm đường kính 250mm chuẩn dòng Bơm dầu truyền nhiệt RY50-32-250 thực chất là cụm bánh công tác có đường kính ngoài danh nghĩa 250 mm, được lắp trên trục và cố định bằng đai ốc hãm. Các cánh dẫn trên bánh công tác trực tiếp truyền năng lượng cho dầu, đưa dầu từ vùng tâm ra mép ngoài bằng chuyển động ly tâm.

Bánh công tác 250 mm kết hợp với tốc độ 2.900 vòng/phút tạo nên bộ phận thủy lực chính giúp RY50-32-250 duy trì khả năng hút, tăng năng lượng và đẩy dầu truyền nhiệt qua hệ thống.
