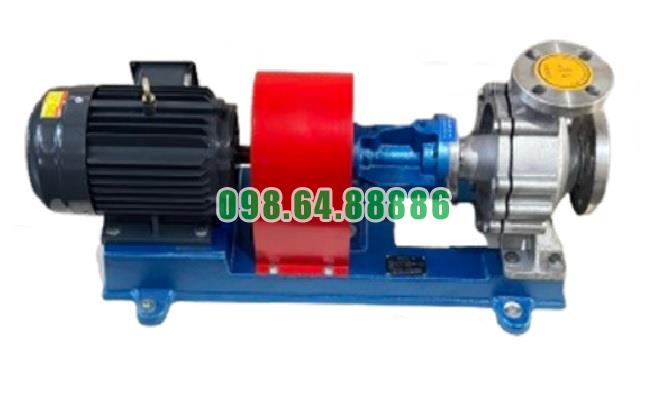

Bơm dầu truyền nhiệt RY65-40-250 mang rõ phong cách thiết kế cơ khí công nghiệp với thân bơm chắc chắn, cụm ổ trục kéo dài theo phương trục, giá đỡ vững và hệ truyền động bố trí đồng tâm trên cùng một bệ máy. Tổng thể thiết kế hướng tới độ ổn định, khả năng chịu tải và thuận tiện cho lắp đặt trong hệ thống tuần hoàn dầu nóng.

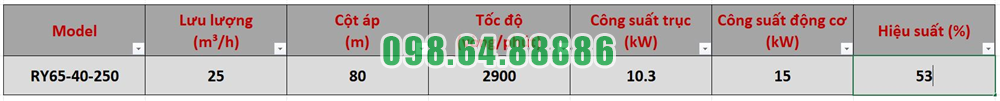

Với thông số 25 m³/h, cột áp 80 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, RY65-40-250 thể hiện đặc trưng của một thiết bị quay công nghiệp có kết cấu gọn nhưng cứng vững.
Phần thân bơm được bố trí tập trung ở phía trước, bao quanh bánh công tác và tạo khoang dẫn dầu.
Cửa hút đặt theo hướng trục, còn cửa xả bố trí theo hướng tâm và phương thẳng đứng. Cách bố trí này tạo nên đường nét cơ khí quen thuộc của bơm ly tâm công nghiệp, đồng thời thuận tiện khi kết nối với hệ thống đường ống.
Ở RY65-40-250, cửa hút danh nghĩa là 65 mm, cửa xả 40 mm.
Phía sau thân bơm là cụm thân ổ trục chứa hai bộ vòng bi.
Kết cấu này tạo thành phần thân kéo dài theo phương trục, vừa mang tính đặc trưng về hình dáng vừa có nhiệm vụ đỡ và định vị rôto.
Hai vòng bi giúp trục duy trì vị trí ổn định khi quay ở tốc độ 2.900 vòng/phút, từ đó góp phần tạo nên độ vững chắc cho toàn bộ cụm máy.
RY65-40-250 sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm.
Thiết kế này giúp các bộ phận chính được bố trí theo một trục thống nhất từ thân bơm đến cụm truyền động. Nhờ đó, tổng thể máy không bị phân tán thành nhiều cụm rời mà tạo thành một hình khối cơ khí liền mạch.
Giá đỡ nằm giữa thân bơm và thân ổ trục, góp phần giữ chắc cụm trục và vòng bi.
Đây là chi tiết làm tăng độ cứng vững cho thiết bị, đồng thời tạo khoảng cách hợp lý giữa vùng dầu nóng và khu vực truyền động phía sau.
Bơm và động cơ được lắp trên cùng một bệ máy.
Cách bố trí này giúp Bơm dầu truyền nhiệt RY65-40-250 có tổng thể cân đối theo phương ngang, với phần bơm ở một đầu và động cơ ở đầu còn lại.
Bệ máy cũng tạo nền tảng để căn chỉnh trục bơm và trục động cơ chính xác hơn, giúp toàn bộ cụm truyền động duy trì trạng thái ổn định.
Giữa trục bơm và trục động cơ là khớp nối mềm kiểu ba chấu.
Khớp nối tạo thành vùng chuyển tiếp rõ ràng giữa cụm thủy lực và cụm động lực. Về mặt cơ khí, đây là chi tiết giúp hệ thống vừa duy trì liên kết chắc chắn vừa có độ linh hoạt nhất định để giảm rung và bù sai lệch rất nhỏ giữa hai trục.
Một đặc điểm đáng chú ý của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Nhờ đó, RY65-40-250 không cần bố trí thêm cụm đường nước làm mát quanh thân máy. Điều này giúp hình dáng bơm gọn hơn và giữ được cấu trúc cơ khí rõ ràng.
Đây cũng là yếu tố tạo nên vẻ ngoài đơn giản nhưng mang tính công nghiệp cao.
Mặt bích hút và mặt bích xả là những chi tiết dễ nhận thấy trên hình dáng bên ngoài của bơm.
Theo kết cấu dòng RY, các bộ phận chịu áp và mặt bích được thiết kế theo cấp áp suất 16 bar.
Đặc điểm này giúp các vị trí kết nối đường ống có hình thức chắc chắn, phù hợp với môi trường công nghiệp và yêu cầu vận chuyển dầu truyền nhiệt.
Cửa xả hướng thẳng đứng giúp đường ống đẩy có thể đi lên ngay từ thân bơm.
Cách bố trí này vừa hỗ trợ tiết kiệm mặt bằng ngang vừa tạo sự gọn gàng cho tổng thể cụm bơm khi lắp trong hệ thống.
Một đường nét quan trọng trong thiết kế cơ khí công nghiệp của RY65-40-250 là các cụm chi tiết được bố trí theo trình tự rõ ràng.
Từ thân bơm, nắp bơm, trục, ổ bi cho tới khớp nối đều có thể được tiếp cận theo thứ tự tháo lắp cụ thể.
Điều này giúp thiết kế không chỉ đẹp về bố cục cơ khí mà còn phục vụ trực tiếp cho công tác kiểm tra và bảo dưỡng.
Những đường nét thiết kế chuẩn cơ khí công nghiệp trên Bơm dầu truyền nhiệt RY65-40-250 thể hiện rõ qua thân bơm ly tâm chắc chắn, kết cấu đỡ một phía, cụm ổ trục hai vòng bi, bệ máy chung và khớp nối mềm ba chấu.
Bên cạnh đó, cửa hút hướng trục, cửa xả hướng tâm thẳng đứng và cơ chế tản nhiệt tự nhiên giúp tổng thể RY65-40-250 giữ được kiểu dáng gọn, rõ ràng và thuận tiện khi lắp đặt. Đây là thiết kế hướng tới độ cứng vững, khả năng vận hành ổn định và tính thực dụng đặc trưng của thiết bị cơ khí công nghiệp.
Bơm dầu truyền nhiệt RY65-40-250 làm việc theo nguyên lý bơm ly tâm. Dòng dầu tải nhiệt đi vào cửa hút theo hướng trục, được bánh công tác truyền năng lượng rồi chuyển động ra phía ngoài trước khi đi đến cửa xả. Quá trình này diễn ra liên tục để duy trì dòng tuần hoàn trong hệ thống.
Cửa hút của RY65-40-250 được bố trí theo hướng trục. Khi bơm hoạt động, dầu tải nhiệt từ đường hút đi thẳng vào vùng tâm của bánh công tác.
Tại đây, dầu bắt đầu tiếp nhận năng lượng từ chuyển động quay của bánh công tác. Để dòng vào ổn định, bơm phải được mồi đầy môi chất và loại bỏ không khí trước khi khởi động.
Bánh công tác quay cùng trục bơm ở tốc độ 2.900 vòng/phút.
Khi quay, bánh công tác làm dầu chuyển động từ vùng tâm ra phía ngoài. Dòng môi chất được gia tốc liên tục và nhận thêm năng lượng từ bánh công tác.
Đây là giai đoạn chính tạo nên chuyển động của dầu bên trong Bơm dầu truyền nhiệt RY65-40-250.
Sau khi được gia tốc, dầu tiếp tục di chuyển ra mép ngoài của bánh công tác.
Tại khu vực này, môi chất có năng lượng lớn hơn so với lúc đi vào cửa hút. Dòng dầu sau đó được dẫn vào phần thân bơm để tiếp tục chuyển đến cửa xả.
Quá trình này giúp tạo ra dòng chảy liên tục từ cửa hút sang cửa xả.
Khi dầu rời bánh công tác và đi vào thân bơm, một phần năng lượng vận tốc được chuyển thành năng lượng áp suất.
Nhờ đó, dầu có đủ khả năng vượt qua trở lực của đường ống, van, co nối và thiết bị trao đổi nhiệt trong hệ thống.
Tại điểm làm việc tương ứng, RY65-40-250 đạt lưu lượng 25 m³/h và cột áp 80 m.
Cửa xả của dòng RY được bố trí theo hướng tâm và phương thẳng đứng.
Sau khi nhận năng lượng từ bánh công tác, dầu được dẫn qua thân bơm và đi ra cửa xả. Từ đây, môi chất tiếp tục đi vào đường ống tuần hoàn để đến lò gia nhiệt hoặc thiết bị sử dụng nhiệt.
Khi dầu liên tục được đẩy ra khỏi bánh công tác, vùng tâm tiếp tục tiếp nhận lượng dầu mới từ cửa hút.
Quá trình chuyển động diễn ra theo trình tự:
Cửa hút → tâm bánh công tác → mép ngoài bánh công tác → thân bơm → cửa xả.
Nhờ chu trình này, Bơm dầu truyền nhiệt RY65-40-250 duy trì dòng dầu tải nhiệt liên tục trong suốt thời gian vận hành.
Dòng dầu bên trong bơm cần được duy trì trong điều kiện hút tốt. Van hút phải mở hoàn toàn, đường ống không bị tắc và bơm phải luôn có đủ môi chất.
Không nên sử dụng van hút để điều chỉnh lưu lượng vì có thể làm điều kiện hút xấu đi và gây xâm thực. Bơm cũng không nên làm việc kéo dài ở lưu lượng quá thấp vì dòng chảy bên trong có thể trở nên không ổn định.
Nguyên lý chuyển động dòng môi chất bên trong Bơm dầu truyền nhiệt RY65-40-250 bắt đầu từ việc dầu đi vào cửa hút theo hướng trục, tiếp cận tâm bánh công tác, được gia tốc ra phía ngoài rồi đi qua thân bơm đến cửa xả.
Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dòng dầu, giúp môi chất hình thành lưu lượng và cột áp cần thiết để tiếp tục tuần hoàn trong hệ thống.
Với thông số 25 m³/h, cột áp 80 m, tốc độ 2.900 vòng/phút và công suất 15 kW, RY65-40-250 duy trì hiệu quả quá trình chuyển động của dầu tải nhiệt khi bơm được mồi đầy, đường hút thông thoáng và vận hành đúng điểm làm việc.

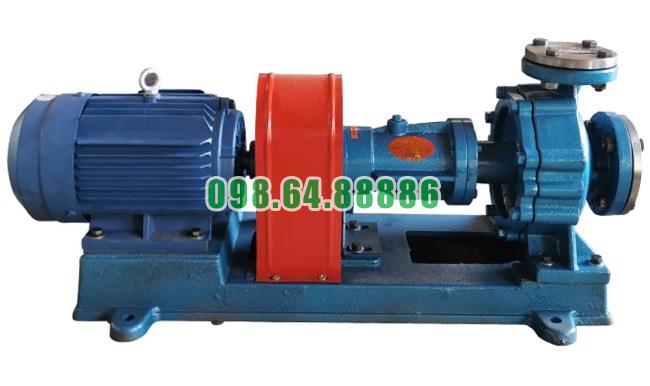

Bơm dầu truyền nhiệt đầu rời RY65-40-250 Lưu lượng 25 m3/h, công suất 15 kW, cột áp 80 m
