Bơm dầu truyền nhiệt RY65-50-160 phục vụ nhu cầu sấy gia nhiệt công nghiệp nhờ khả năng tuần hoàn dầu nóng liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt. Theo tài liệu kỹ thuật, dòng RY được thiết kế chuyên để vận chuyển chất lỏng nhiệt độ cao trong các hệ thống gia nhiệt công nghiệp, với môi chất có tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ không vượt quá 350°C.
Với thông số lưu lượng 20 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút và công suất động cơ 5,5 kW, RY65-50-160 phù hợp với những hệ thống sấy cần duy trì dòng dầu truyền nhiệt ổn định ở điểm làm việc tương ứng.
Trong hệ thống sấy gia nhiệt bằng dầu tải nhiệt, RY65-50-160 có nhiệm vụ đưa dầu nóng từ khu vực gia nhiệt đến thiết bị sấy.
Sau khi truyền nhiệt, dầu tiếp tục quay trở lại nguồn gia nhiệt để nhận nhiệt và bắt đầu một chu trình mới. Vì vậy, bơm đóng vai trò duy trì vòng tuần hoàn dầu nóng liên tục.
Chu trình có thể khái quát:
Nguồn gia nhiệt → dầu nóng → Bơm dầu truyền nhiệt RY65-50-160 → thiết bị sấy → dầu hồi → nguồn gia nhiệt.
Một thông số quan trọng của Bơm dầu truyền nhiệt RY65-50-160 trong hệ thống sấy gia nhiệt công nghiệp là lưu lượng 20 m³/h.
Lưu lượng này thể hiện lượng dầu mà bơm vận chuyển trong một giờ tại điểm làm việc công bố. Khi phù hợp với yêu cầu thực tế của hệ thống, lượng dầu được tuần hoàn liên tục giúp duy trì quá trình cung cấp nhiệt cho thiết bị sấy.
Nhà sản xuất cũng quy định không nên vận hành bơm ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế.
Trong một hệ thống sấy, dầu truyền nhiệt phải đi qua đường ống, van, bộ trao đổi nhiệt và các thiết bị liên quan. Những thành phần này đều tạo ra trở lực.
Cột áp 32 m của RY65-50-160 giúp tạo năng lượng cho dòng dầu vượt qua tổng trở lực của hệ thống tại điểm lưu lượng 20 m³/h.
Tài liệu dòng RY cho biết việc lựa chọn bơm cần dựa trên mối quan hệ giữa lưu lượng Q và cột áp H, đồng thời điểm làm việc thực tế phải nằm trong vùng đặc tính phù hợp.
Các hệ thống sấy công nghiệp thường cần nguồn nhiệt ổn định ở mức cao. Đây là điều kiện phù hợp với phạm vi làm việc của dòng RY.
Theo nhà sản xuất, bơm có thể vận chuyển môi chất có nhiệt độ không vượt quá 350°C.
Khả năng này giúp Bơm dầu truyền nhiệt RY65-50-160 phù hợp với những dây chuyền sấy sử dụng dầu tải nhiệt làm môi chất trung gian để truyền nhiệt.
Trong hệ thống sấy, nhiệt cần được cung cấp liên tục trong suốt chu kỳ làm việc. Nếu dòng dầu nóng bị gián đoạn hoặc suy giảm mạnh, lượng nhiệt đưa tới thiết bị sấy cũng bị ảnh hưởng.
RY65-50-160 giúp duy trì dòng dầu lưu chuyển liên tục, nhờ đó năng lượng nhiệt được vận chuyển đều đặn từ nguồn gia nhiệt đến khu vực sử dụng nhiệt.
Đây chính là vai trò cốt lõi của bơm trong nhu cầu sấy gia nhiệt công nghiệp.
Trước khi đưa RY65-50-160 vào vận hành với dầu nóng, nhà sản xuất yêu cầu phải tiến hành gia nhiệt sơ bộ.
Các giới hạn gồm:
Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C.
Tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Việc gia nhiệt từ từ giúp bơm thích nghi với nhiệt độ làm việc của hệ thống sấy, đặc biệt khi dầu tải nhiệt được nâng lên mức nhiệt cao.
Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Theo tài liệu, thiết kế này giúp cụm bơm có kết cấu gọn, đơn giản, giảm chi phí vận hành và vẫn bảo đảm độ an toàn, độ tin cậy.
Đây là một đặc điểm hữu ích trong hệ thống sấy công nghiệp, nơi bơm thường xuyên làm việc với dầu nóng nhưng không cần bố trí thêm hệ thống nước làm mát riêng theo kiểu truyền thống.
Theo phạm vi ứng dụng của dòng RY, bơm được sử dụng trong nhiều ngành có liên quan đến gia nhiệt và sấy như:
Chế biến gỗ.
Chế biến thực phẩm.
Cao su.
Nhựa.
In và nhuộm dệt.
Hóa chất.
Trong những ngành này, RY65-50-160 phù hợp nhất ở vai trò bơm tuần hoàn dầu tải nhiệt cho thiết bị sấy hoặc gia nhiệt, khi yêu cầu lưu lượng và cột áp tương ứng với đặc tính của bơm.
Bơm dầu truyền nhiệt RY65-50-160 phục vụ nhu cầu sấy gia nhiệt công nghiệp chủ yếu bằng cách tạo và duy trì dòng dầu tải nhiệt liên tục giữa nguồn gia nhiệt và thiết bị sấy.
Với lưu lượng 20 m³/h, cột áp 32 m, công suất 5,5 kW, tốc độ 2.900 vòng/phút cùng khả năng vận chuyển môi chất đến 350°C, RY65-50-160 phù hợp với nhiều hệ thống sấy sử dụng dầu truyền nhiệt. Khả năng tuần hoàn ổn định chính là yếu tố giúp bơm đáp ứng tốt nhu cầu cung cấp nhiệt liên tục trong các dây chuyền sấy và gia nhiệt công nghiệp.
Tổng hợp những ưu điểm giúp Bơm dầu truyền nhiệt RY65-50-160 cạnh tranh tốt cho thấy model này nổi bật nhờ khả năng làm việc với dầu nóng đến 350°C, lưu lượng 20 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút, động cơ 5,5 kW, kết cấu gọn, tản nhiệt tự nhiên và khả năng bảo trì tương đối thuận tiện. Đây là những đặc điểm trực tiếp tạo nên giá trị sử dụng của RY65-50-160 trong các hệ thống tuần hoàn dầu tải nhiệt công nghiệp.
Một trong những ưu điểm nổi bật nhất của Bơm dầu truyền nhiệt RY65-50-160 là khả năng vận chuyển chất lỏng có nhiệt độ cao.
Theo tài liệu, dòng RY được thiết kế cho môi chất có tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ làm việc không vượt quá 350°C.
Khả năng này giúp RY65-50-160 phù hợp với nhiều hệ thống gia nhiệt công nghiệp sử dụng dầu tải nhiệt.
RY65-50-160 có lưu lượng danh định 20 m³/h, phù hợp với các hệ thống cần duy trì dòng dầu tuần hoàn liên tục ở mức trung bình.
Khi làm việc đúng điểm thiết kế, bơm có thể tạo lưu lượng ổn định để vận chuyển dầu nóng giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.
Cột áp 32 m giúp RY65-50-160 tạo đủ năng lượng để dầu đi qua đường ống, van và các thiết bị kết nối trong hệ thống.
Sự kết hợp giữa lưu lượng 20 m³/h và cột áp 32 m tạo nên điểm làm việc phù hợp cho nhiều hệ thống tuần hoàn dầu tải nhiệt công nghiệp.
RY65-50-160 hoạt động ở tốc độ 2.900 vòng/phút.
Ở tốc độ này, bánh công tác tạo lực ly tâm để liên tục đưa dầu từ cửa hút sang cửa xả. Tài liệu cũng cho biết đường đặc tính dòng RY được xây dựng quanh tốc độ xấp xỉ 2.900 vòng/phút và khuyến nghị lựa chọn điểm làm việc trong vùng đặc tính phù hợp.

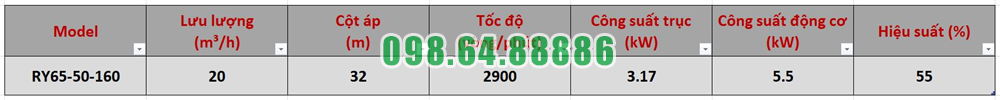

Theo bảng thông số, RY65-50-160 sử dụng động cơ 5,5 kW, trong khi công suất trục tại điểm làm việc là khoảng 3,17 kW, hiệu suất công bố 55%.
Cấu hình động cơ này giúp bơm duy trì tốc độ định mức và đáp ứng tải tại điểm làm việc thiết kế.
Một ưu điểm cạnh tranh đáng chú ý của dòng RY là sử dụng tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Theo tài liệu, thiết kế này giúp:
Kết cấu bơm gọn hơn.
Thiết kế đơn giản hơn.
Giảm chi phí vận hành.
Duy trì độ an toàn và độ tin cậy.
Việc không cần hệ thống nước làm mát riêng giúp RY65-50-160 giảm bớt thiết bị phụ trợ khi lắp đặt.
Mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.
Đặc điểm này giúp cụm bơm có kết cấu chịu áp phù hợp với hệ thống tuần hoàn dầu nóng công nghiệp.
RY65-50-160 sử dụng:
Cửa hút hướng trục.
Cửa xả hướng tâm theo phương thẳng đứng.
Cách bố trí này phù hợp với nguyên lý làm việc của bơm ly tâm, tạo đường dòng rõ ràng và thuận tiện cho kết nối hệ thống đường ống.
Thân ổ trục của dòng RY chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto.
Hai vòng bi giúp trục bơm duy trì vị trí ổn định khi quay ở tốc độ cao, góp phần hạn chế rung động và duy trì độ ổn định cơ khí.
Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy và truyền động qua khớp nối mềm kiểu ba chấu.
Kết cấu truyền động trực tiếp này giúp cụm máy gọn, dễ căn chỉnh và thuận tiện khi tháo lắp bảo dưỡng.
Nhà sản xuất quy định sai lệch tại vành ngoài khớp nối không được vượt quá 0,1 mm, khe hở hai đầu trục khoảng 2–3 mm.
Yêu cầu này giúp hạn chế rung động, nóng ổ bi và tăng ma sát của rôto khi bơm vận hành.
RY65-50-160 được chia thành nhiều cụm chức năng gồm thân bơm, rôto, ổ trục, làm kín và truyền động.
Các bộ phận như bánh công tác, bộ chèn làm kín, trục và ổ bi đều có thể tháo theo trình tự rõ ràng. Điều này tạo thuận lợi khi kiểm tra, vệ sinh hoặc thay thế từng chi tiết.
Nhà sản xuất quy định:
Kiểm tra ổ bi sau khoảng 300 giờ vận hành đầu tiên.
Lượng mỡ ban đầu có thể đáp ứng khoảng 3.000 giờ làm việc.
Bơm dự phòng nên được khởi động và dừng ít nhất một lần mỗi tuần.
Các mốc cụ thể giúp doanh nghiệp dễ xây dựng kế hoạch bảo dưỡng và hạn chế sự cố bất ngờ.
Đối với hệ thống quan trọng, tài liệu khuyến nghị sử dụng hai bơm vận hành luân phiên hoặc một bơm chính và một bơm dự phòng.
Đây là ưu điểm thực tế với các dây chuyền cần duy trì tuần hoàn dầu liên tục và hạn chế thời gian dừng máy.
Tài liệu xác định dòng RY được sử dụng trong nhiều ngành như:
Dầu khí.
Hóa chất.
Cao su.
Nhựa.
Dược phẩm.
In và nhuộm dệt.
Sản xuất vật liệu làm đường.
Chế biến thực phẩm.
Chế biến gỗ.
Phạm vi ứng dụng rộng giúp RY65-50-160 có tính linh hoạt cao khi lựa chọn cho nhiều hệ thống dầu tải nhiệt khác nhau.
Tổng hợp những ưu điểm giúp Bơm dầu truyền nhiệt RY65-50-160 cạnh tranh tốt cho thấy model này có lợi thế tập trung ở khả năng làm việc với dầu nóng đến 350°C, lưu lượng 20 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút, động cơ 5,5 kW, mặt bích chịu áp 16 bar và cơ chế tản nhiệt tự nhiên.
Bên cạnh đó, cụm ổ trục hai vòng bi, khớp nối mềm, độ đồng tâm được kiểm soát chặt và kết cấu dễ tháo lắp giúp RY65-50-160 thuận tiện hơn trong vận hành và bảo dưỡng. Chính sự kết hợp giữa hiệu năng, độ ổn định, thiết kế gọn và khả năng ứng dụng rộng là những yếu tố quan trọng giúp Bơm dầu truyền nhiệt RY65-50-160 có khả năng cạnh tranh tốt trong nhóm bơm tuần hoàn dầu nóng công nghiệp.

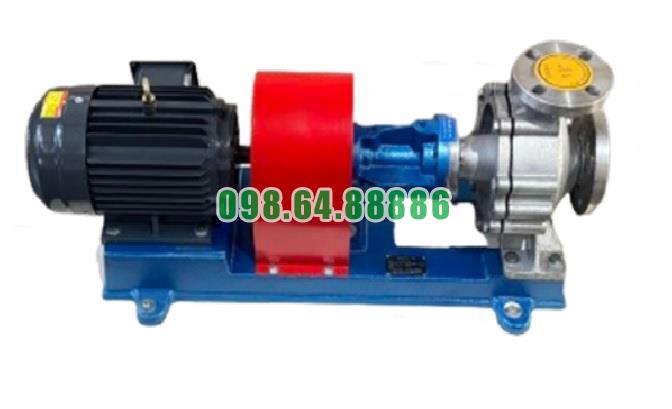

Bơm dầu công nghiệp chịu nhiệt RY65-50-160 lưu lượng 20 m3/h, công suất 5.5 kW, cột áp 32 m
