Nguyên lý hoạt động ly tâm tuần hoàn của bơm dầu truyền nhiệt RY65-40-200A dựa trên quá trình cánh bơm quay tạo lực ly tâm, hút dầu truyền nhiệt vào tâm cánh rồi đẩy dầu ra cửa xả để tiếp tục lưu thông trong hệ thống. Với tốc độ 2900 vòng/phút, model này đạt lưu lượng 25 m³/h và cột áp 35 m tại điểm làm việc tương ứng.
Khi RY65-40-200A bắt đầu vận hành, dầu truyền nhiệt từ đường hút đi vào thân bơm theo phương trục và tiến đến khu vực tâm cánh bơm.
Đây là vị trí dầu bắt đầu nhận năng lượng từ cánh bơm đang quay.
Động cơ 5.5 kW truyền chuyển động qua khớp nối đến trục bơm, làm cánh bơm quay ở tốc độ 2900 vòng/phút.
Khi cánh bơm quay, dầu truyền nhiệt được đẩy từ vùng tâm ra phía ngoài nhờ tác động ly tâm. Quá trình này làm tăng vận tốc và năng lượng của dòng dầu.
Sau khi rời cánh bơm, dầu đi vào phần dẫn dòng của thân bơm.
Tại đây, một phần động năng của dòng dầu được chuyển thành áp suất. Nhờ đó, RY65-40-200A tạo được cột áp 35 m, giúp dầu tiếp tục đi qua đường ống, van, bộ lọc và thiết bị trao đổi nhiệt trong hệ thống.
Ở điểm làm việc thiết kế, RY65-40-200A đạt lưu lượng 25 m³/h.
Lưu lượng này giúp dầu truyền nhiệt liên tục di chuyển từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt. Sau khi truyền nhiệt, dầu quay trở lại đường hút và tiếp tục được bơm tuần hoàn.
Nguyên lý tuần hoàn của RY65-40-200A có thể hiểu theo chu trình:
Dầu hồi về bơm → đi vào tâm cánh → nhận năng lượng ly tâm → được tăng áp → đi đến thiết bị sử dụng nhiệt → quay trở lại bơm.
Chu trình này diễn ra liên tục trong suốt thời gian hệ thống hoạt động.
Khả năng tạo lưu lượng và cột áp của bơm phụ thuộc trực tiếp vào tốc độ quay của cánh bơm.
Với RY65-40-200A, tốc độ 2900 vòng/phút là điều kiện quan trọng để bơm đạt điểm làm việc 25 m³/h và 35 m. Nếu tốc độ giảm đáng kể hoặc động cơ quay sai chiều, lưu lượng và cột áp thực tế cũng sẽ suy giảm.
Để nguyên lý ly tâm hoạt động ổn định, cửa hút cần được mở đầy đủ và đường hút phải thông thoáng.
Trước khi khởi động, bơm cũng cần được nạp môi chất và loại bỏ khí phù hợp. Nếu trong bơm có nhiều không khí hoặc đường hút bị cản trở, khả năng tạo dòng tuần hoàn sẽ bị ảnh hưởng.
Nguyên lý hoạt động ly tâm tuần hoàn của bơm dầu truyền nhiệt RY65-40-200A là quá trình cánh bơm quay để truyền năng lượng cho dầu, tạo lực ly tâm, tăng áp và đưa dầu liên tục qua hệ thống.
Với tốc độ 2900 vòng/phút, lưu lượng 25 m³/h, cột áp 35 m và động cơ 5.5 kW, RY65-40-200A duy trì chu trình dầu nóng khép kín giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt. Đây là nguyên lý cốt lõi giúp bơm thực hiện hiệu quả nhiệm vụ tuần hoàn dầu truyền nhiệt trong hệ thống công nghiệp.
Thiết kế khớp nối ba chấu giúp bơm dầu truyền nhiệt RY65-40-200A truyền động êm ái nhờ tạo liên kết trực tiếp giữa trục động cơ và trục bơm. Theo cấu tạo của dòng RY, động cơ truyền chuyển động tới bơm thông qua khớp nối ba chấu, giúp mô-men được truyền ổn định đến trục và cánh bơm trong quá trình tuần hoàn dầu nóng.
Trên RY65-40-200A, khớp nối được bố trí tại vị trí kết nối giữa động cơ và đầu trục bơm.
Khi động cơ hoạt động, mô-men quay được truyền qua khớp nối rồi đến trục bơm. Trục tiếp tục làm cánh bơm quay, tạo dòng dầu truyền nhiệt tuần hoàn trong hệ thống.
Chuỗi truyền động có thể hiểu đơn giản:
Động cơ → khớp nối ba chấu → trục bơm → cánh bơm.
Vai trò chính của khớp nối ba chấu là bảo đảm chuyển động từ động cơ được truyền liên tục sang trục bơm.
Khi hai trục được lắp đúng vị trí và đồng tâm, khớp nối giúp quá trình truyền mô-men diễn ra đều hơn, hạn chế các tác động cơ học không cần thiết lên trục và vòng bi.
Đây là yếu tố quan trọng giúp bơm dầu truyền nhiệt RY65-40-200A truyền động êm ái trong quá trình vận hành.
Khớp nối chỉ phát huy tốt chức năng khi trục động cơ và trục bơm được căn chỉnh chính xác.
Theo hướng dẫn lắp đặt của dòng RY, sai số đồng tâm đo tại phần ngoài khớp nối cho phép khoảng 0,1 mm, còn khe hở giữa hai đầu trục khoảng 2–3 mm.
Nếu hai trục bị lệch tâm, khớp nối phải chịu tải không đều, từ đó làm tăng rung và ảnh hưởng đến vòng bi.
Khớp nối ba chấu là vị trí trung gian giữa động cơ và cụm rotor của bơm.
Khi khớp nối được lắp đúng, chuyển động quay từ động cơ được truyền sang trục một cách ổn định hơn. Trục quay đều giúp cánh bơm duy trì chuyển động liên tục, đồng thời hạn chế rung tại cụm ổ bi.
Điều này đặc biệt quan trọng khi RY65-40-200A vận hành ở tốc độ 2900 vòng/phút.
Trục RY65-40-200A được đỡ bởi hai vòng bi trong thân ổ bi.
Khớp nối đảm nhiệm truyền động, còn hai vòng bi giữ trục đúng vị trí. Khi khớp nối, trục và vòng bi được căn chỉnh đồng bộ, rotor có điều kiện quay ổn định hơn.
Sự phối hợp giữa ba bộ phận này giúp hạn chế rung và tiếng động cơ khí bất thường trong quá trình bơm hoạt động.
Nếu khớp nối bị lắp lệch hoặc hai trục không đồng tâm, lực rung có thể truyền trực tiếp sang thân bơm và động cơ.
Khi đó, tiếng ồn cơ khí tăng lên và vòng bi có thể chịu tải lớn hơn bình thường.
Ngược lại, khớp nối được căn chỉnh đúng giúp quá trình truyền động đều, góp phần giữ cho RY65-40-200A vận hành êm hơn.
Trong trình tự tháo bơm của dòng RY, động cơ có thể được tháo khỏi bệ sau khi tháo các bu lông cố định và tách khớp nối.
Cách bố trí này giúp phần truyền động có thể được tách khỏi cụm bơm khi cần kiểm tra hoặc bảo dưỡng.
Khớp nối vì vậy không chỉ đảm nhiệm truyền mô-men mà còn là vị trí liên kết thuận tiện giữa động cơ và bơm.
Trước khi đưa RY65-40-200A vào vận hành, cần kiểm tra độ đồng tâm của hai trục và khoảng cách tại khớp nối.
Sau khi lắp đặt, cụm trục nên được quay bằng tay để kiểm tra độ nhẹ và phát hiện hiện tượng cọ sát bất thường.
Việc kiểm tra này giúp bảo đảm khớp nối không tạo tải lệch lên trục ngay từ khi bơm bắt đầu hoạt động.
Thiết kế khớp nối ba chấu giúp bơm dầu truyền nhiệt RY65-40-200A truyền động êm ái nhờ tạo liên kết ổn định giữa động cơ và trục bơm. Khớp nối truyền mô-men đến trục, trong khi hai vòng bi giữ rotor đúng vị trí và hỗ trợ cánh bơm quay đều.
Để đạt được khả năng truyền động êm, yếu tố quan trọng nhất là căn chỉnh đồng tâm chính xác giữa trục động cơ và trục bơm, duy trì khe hở khớp nối phù hợp và kiểm tra tình trạng cụm truyền động định kỳ. Khi các điều kiện này được bảo đảm, RY65-40-200A có thể duy trì chuyển động ổn định ở tốc độ 2900 vòng/phút và hạn chế rung trong quá trình tuần hoàn dầu nóng.

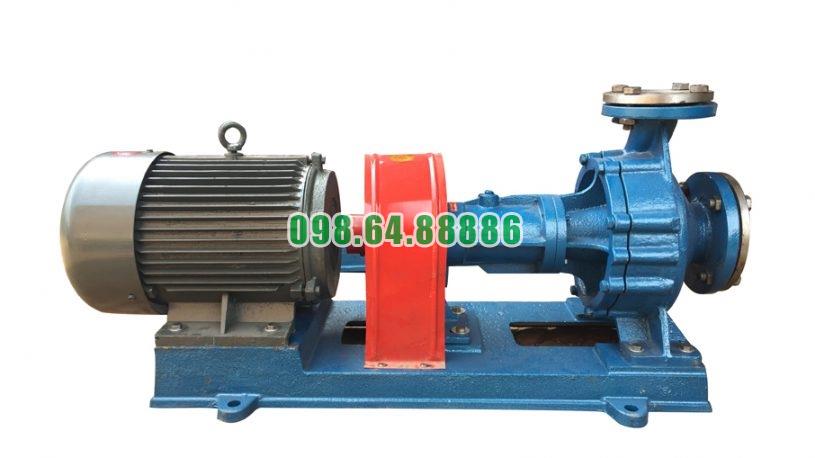

Bơm ly tâm dầu tải nhiệt RY65-40-200A lưu lượng 25 m3/h, cột áp 35 m, công suất 5.5 kW, tốc độ 2900 vòng/phút
