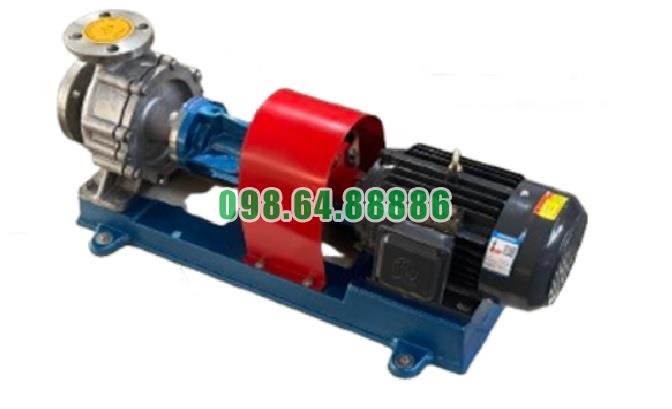

Bơm dầu công nghiệp chịu nhiệt RY50-32-160 lưu lượng 12.5 m3/h, công suất 3 kW, cột áp 30 m

Tìm hiểu tổng quan về dòng bơm dầu truyền nhiệt RY50-32-160 trong công nghiệp

Bơm dầu truyền nhiệt RY50-32-160 là bơm tuần hoàn chuyên dùng cho các hệ thống sử dụng dầu tải nhiệt nóng trong công nghiệp. Nhiệm vụ chính của bơm là duy trì dòng dầu liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt, qua đó bảo đảm quá trình vận chuyển nhiệt diễn ra ổn định trong dây chuyền sản xuất.

Ý nghĩa của model RY50-32-160

Ký hiệu RY thể hiện dòng bơm sử dụng cho dầu truyền nhiệt. Trong model RY50-32-160, số 50 tương ứng với đường kính danh nghĩa cửa hút 50 mm, số 32 là đường kính danh nghĩa cửa xả 32 mm và số 160 thể hiện đường kính danh nghĩa của bánh công tác.

Cách ký hiệu này giúp nhận biết nhanh kích thước cơ bản của phần thủy lực khi lựa chọn và bố trí bơm vào hệ thống.

Thông số làm việc chính

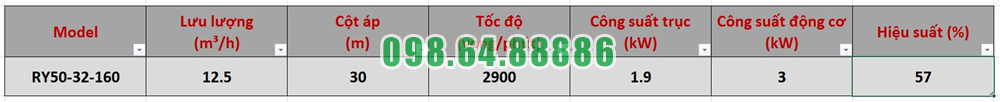

RY50-32-160 có lưu lượng danh định khoảng 12,5 m³/h, cột áp 30 m, tốc độ quay khoảng 2.900 vòng/phút và sử dụng động cơ 3 kW.

Các thông số này xác định phạm vi làm việc cơ bản của bơm. Khi được lựa chọn cho một hệ thống có yêu cầu lưu lượng và trở lực tương ứng, RY50-32-160 có thể duy trì dòng dầu ổn định qua đường ống, van, bộ lọc và thiết bị trao đổi nhiệt.

Nguyên lý hoạt động

RY50-32-160 hoạt động theo nguyên lý bơm ly tâm. Dầu tải nhiệt đi vào cửa hút theo phương trục và tiến đến tâm bánh công tác. Khi bánh công tác quay, dầu nhận năng lượng và di chuyển từ tâm ra phía ngoài.

Sau đó, dầu được dẫn qua thân bơm đến cửa xả bố trí theo phương hướng kính. Năng lượng do bơm cung cấp giúp dòng dầu thắng trở lực của hệ thống và tiếp tục tuần hoàn.

Trong một hệ thống nhiệt điển hình, dòng dầu vận hành theo chu trình bơm → nguồn gia nhiệt → thiết bị sử dụng nhiệt → đường hồi → trở lại bơm.

Kết cấu cơ khí của RY50-32-160

Cấu tạo chính của bơm gồm thân và nắp bơm, bánh công tác, trục, cụm hai ổ bi, bộ làm kín, thân ổ trục, giá đỡ và hệ truyền động.

Bánh công tác được lắp trên trục và nhận chuyển động từ động cơ thông qua khớp nối mềm ba chấu. Hai ổ bi có nhiệm vụ đỡ và định vị trục, giúp rôto duy trì trạng thái quay ổn định.

Tại khu vực trục đi qua phần chứa dầu, bơm sử dụng packing kết hợp với phớt dầu chịu nhiệt để hạn chế môi chất thoát ra ngoài.

Khả năng làm việc với dầu nóng

Một trong những đặc điểm quan trọng của dòng RY là được thiết kế cho môi chất nhiệt độ cao. Dòng bơm này có thể sử dụng với dầu tải nhiệt trong phạm vi nhiệt độ làm việc cho phép lên đến khoảng 350°C, với điều kiện môi chất phù hợp và không chứa hạt rắn.

Tuy nhiên, bơm không nên tiếp xúc đột ngột với dầu ở nhiệt độ cao khi thân máy còn nguội. Trước khi vận hành cần gia nhiệt sơ bộ, kiểm soát tốc độ tăng nhiệt không quá 50°C/giờ và chênh lệch giữa nhiệt độ dầu phía hút với thân bơm không quá 40°C.

Thiết kế tản nhiệt tự nhiên

RY50-32-160 sử dụng phương pháp tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống. Đặc điểm này giúp giảm nhu cầu bố trí thêm đường cấp và hồi nước làm mát cho cụm bơm.

Nhờ giảm số lượng thiết bị phụ trợ, cấu hình bơm trở nên đơn giản và gọn hơn, thuận lợi cho việc tích hợp vào hệ thống nhiệt công nghiệp.

Phạm vi ứng dụng trong công nghiệp

RY50-32-160 phù hợp với các hệ thống công nghiệp sử dụng dầu tải nhiệt để gia nhiệt gián tiếp. Dòng RY nói chung được sử dụng trong các lĩnh vực như dầu khí, hóa chất, cao su, nhựa, dược phẩm, dệt nhuộm, vật liệu đường, chế biến thực phẩm và chế biến gỗ.

Việc lựa chọn riêng model RY50-32-160 cho từng dây chuyền vẫn cần dựa trên lưu lượng yêu cầu, tổn thất áp suất của hệ thống, nhiệt độ và đặc tính thực tế của dầu tải nhiệt.

Yêu cầu để bơm vận hành ổn định

Để RY50-32-160 phát huy đúng khả năng, thân bơm phải được điền đầy dầu trước khi khởi động, đường hút cần thông thoáng và van hút phải được mở hoàn toàn. Không nên sử dụng van hút để điều chỉnh lưu lượng.

Bơm cũng không nên hoạt động kéo dài dưới khoảng 30% lưu lượng thiết kế. Trong quá trình làm việc cần theo dõi áp suất xả, nhiệt độ ổ bi, tiếng ồn và độ rung; biên độ rung nên được kiểm soát không quá 0,06 mm.

RY50-32-160 là bơm dầu truyền nhiệt ly tâm chuyên dùng cho nhiệm vụ tuần hoàn dầu nóng trong hệ thống nhiệt công nghiệp. Với lưu lượng 12,5 m³/h, cột áp 30 m, tốc độ khoảng 2.900 vòng/phút và động cơ 3 kW, bơm đáp ứng các hệ thống có yêu cầu thủy lực tương ứng.

Điểm đáng chú ý của RY50-32-160 nằm ở kết cấu hai ổ bi ổn định trục, khớp nối mềm, bộ làm kín chịu nhiệt và thiết kế tản nhiệt tự nhiên. Khi được lựa chọn, lắp đặt và vận hành đúng kỹ thuật, bơm có thể đảm nhiệm hiệu quả vai trò duy trì dòng dầu tải nhiệt liên tục trong nhiều dây chuyền công nghiệp.

Ứng dụng rộng rãi của bơm dầu truyền nhiệt RY50-32-160 trong ngành hóa chất

Bơm dầu truyền nhiệt RY50-32-160 được ứng dụng trong ngành hóa chất chủ yếu để tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt gián tiếp. Bơm đưa dầu nóng từ lò gia nhiệt đến thiết bị công nghệ rồi đưa dầu trở lại lò, tạo thành vòng tuần hoàn nhiệt liên tục.

Gia nhiệt bồn phản ứng hóa chất

Trong các bồn phản ứng có áo gia nhiệt, RY50-32-160 đưa dầu tải nhiệt nóng đi qua khoang áo bên ngoài thành bồn. Nhiệt được truyền qua thành thiết bị để làm nóng nguyên liệu mà dầu truyền nhiệt không tiếp xúc trực tiếp với hóa chất bên trong.

Cách gia nhiệt này phù hợp với các quá trình phản ứng cần duy trì nhiệt độ ổn định trong thời gian dài.

Phục vụ chưng cất và cô đặc

RY50-32-160 có thể tuần hoàn dầu nóng đến các thiết bị chưng cất, cô đặc và bộ trao đổi nhiệt. Dòng dầu liên tục giúp cung cấp nhiệt cho quá trình bay hơi, tách hoặc cô đặc dung dịch, sau đó dầu giảm nhiệt được đưa trở lại bộ gia nhiệt.

Cấp nhiệt cho thiết bị sấy

Trong dây chuyền sản xuất hóa chất, bơm có thể đưa dầu tải nhiệt đến bộ trao đổi nhiệt của hệ thống sấy. Nhiệt từ dầu được truyền sang không khí hoặc bề mặt gia nhiệt, phục vụ quá trình làm khô nguyên liệu và sản phẩm.

Giữ nhiệt cho bồn chứa và đường ống

Một số nguyên liệu hóa chất có độ nhớt tăng khi nhiệt độ giảm. RY50-32-160 có thể tuần hoàn dầu nóng qua áo nhiệt của bồn chứa hoặc đường ống, giúp duy trì nhiệt độ và hạn chế môi chất bị đặc lại trong quá trình vận chuyển.

Phù hợp với nhiều vòng gia nhiệt công nghiệp

Với khả năng làm việc trong hệ thống dầu tải nhiệt nhiệt độ cao, RY50-32-160 có thể phục vụ các cụm phản ứng, trao đổi nhiệt, sấy, chưng cất và duy trì nhiệt trong nhà máy hóa chất. Kết cấu tản nhiệt tự nhiên cũng giúp hệ thống không cần bố trí riêng mạch nước làm mát cho bơm.

Tuy nhiên, RY50-32-160 phát huy tốt nhất khi bơm dầu tải nhiệt trong mạch gia nhiệt, không nên mặc định sử dụng để bơm trực tiếp hóa chất ăn mòn mạnh, môi chất chứa hạt rắn hoặc dung dịch có đặc tính không phù hợp với vật liệu bơm. Chính khả năng tuần hoàn dầu nóng ổn định và phục vụ nhiều công đoạn gia nhiệt gián tiếp tạo nên phạm vi ứng dụng rộng của RY50-32-160 trong ngành hóa chất.
