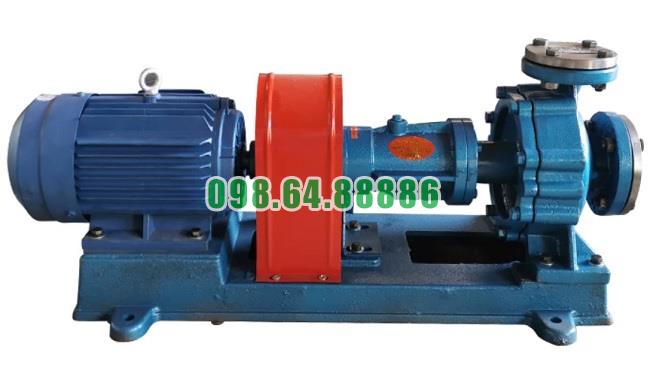

Bơm dầu chịu nhiệt RY80-50-200 Cột áp 50 m, công suất 15 kW, lưu lượng 50 m3/h

Cơ chế tuần hoàn dầu nóng vượt trội ở bơm dầu truyền nhiệt RY80-50-200

Bơm dầu truyền nhiệt RY80-50-200 tạo dòng tuần hoàn dầu nóng theo nguyên lý ly tâm, duy trì liên tục quá trình hút dầu từ đường hồi, tăng năng lượng cho dòng dầu và đẩy dầu đến các thiết bị sử dụng nhiệt. Với thông số lưu lượng 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và công suất 15 kW, bơm phù hợp với các hệ thống dầu tải nhiệt cần dòng tuần hoàn ổn định.

Hút dầu nóng từ đường hồi

Dầu sau khi truyền nhiệt tại thiết bị công nghệ được đưa trở lại cửa hút của RY80-50-200. Cửa hút bố trí theo hướng trục, giúp dầu đi trực tiếp vào khu vực tâm bánh công tác.

Khi bánh công tác quay, áp suất tại tâm giảm, tạo điều kiện để dầu liên tục đi vào bơm.

Bánh công tác tạo lực ly tâm

Bánh công tác quay ở tốc độ 2.900 vòng/phút, truyền năng lượng cho dầu và đẩy dầu từ tâm ra phía ngoài.

Quá trình này làm tăng vận tốc của dòng dầu, tạo nền tảng để bơm duy trì lưu lượng tuần hoàn 50 m³/h tại điểm làm việc đã lựa chọn.

Tăng áp để duy trì dòng tuần hoàn

Sau khi rời bánh công tác, dầu đi vào thân bơm. Tại đây, một phần động năng được chuyển thành áp năng, giúp RY80-50-200 tạo cột áp 50 m.

Cột áp này giúp dầu thắng tổn thất trên đường ống, van, bộ lọc và thiết bị trao đổi nhiệt trước khi tiếp tục di chuyển trong hệ thống.

Đưa dầu nóng đến thiết bị sử dụng nhiệt

Dầu sau khi được tăng áp đi ra cửa xả hướng tâm và được đưa đến lò dầu tải nhiệt, thiết bị trao đổi nhiệt, bồn gia nhiệt hoặc các thiết bị sử dụng nhiệt khác.

Tại đây, dầu truyền nhiệt cho thiết bị rồi quay trở lại đường hồi, tạo thành một vòng tuần hoàn khép kín.

Duy trì vòng tuần hoàn liên tục

Cơ chế tuần hoàn của bơm dầu truyền nhiệt RY80-50-200 diễn ra theo chu trình:

Đường hồi → cửa hút → bánh công tác → tăng áp → cửa xả → thiết bị sử dụng nhiệt → đường hồi.

Chu trình được lặp lại liên tục trong suốt thời gian bơm hoạt động, giúp nhiệt lượng được vận chuyển đều từ nguồn nhiệt đến các thiết bị công nghệ.

Lưu lượng và cột áp tạo lợi thế tuần hoàn

Điểm nổi bật của RY80-50-200 là sự kết hợp giữa lưu lượng 50 m³/h và cột áp 50 m. Bơm vừa có khả năng vận chuyển lượng dầu tương đối lớn, vừa tạo đủ áp lực để duy trì dòng chảy qua hệ thống có nhiều thiết bị và đường ống.

Điều này giúp dòng dầu nóng ít bị gián đoạn và hỗ trợ quá trình truyền nhiệt ổn định hơn.

Cơ chế tuần hoàn dầu nóng vượt trội ở bơm dầu truyền nhiệt RY80-50-200 dựa trên quá trình hút dầu vào tâm bánh công tác, tạo lực ly tâm, tăng áp và đẩy dầu liên tục qua toàn bộ hệ thống.

Với lưu lượng 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và công suất 15 kW, RY80-50-200 giúp duy trì vòng tuần hoàn dầu nóng ổn định, phù hợp với các hệ thống truyền nhiệt công nghiệp cần vận hành liên tục và đều đặn

Khả năng làm việc liên tục ở nhiệt độ cao của bơm dầu truyền nhiệt RY80-50-200

Khả năng làm việc liên tục ở nhiệt độ cao của bơm dầu truyền nhiệt RY80-50-200 là ưu điểm quan trọng khi thiết bị được sử dụng trong các hệ thống tuần hoàn dầu tải nhiệt công nghiệp. Dòng RY được thiết kế để vận chuyển môi chất nhiệt độ cao, với nhiệt độ làm việc không vượt quá 350°C.

Kết cấu phù hợp với dầu tải nhiệt nóng

RY80-50-200 được thiết kế chuyên dụng cho môi chất dầu truyền nhiệt. Phần thân bơm tiếp xúc trực tiếp với dầu nóng, trong khi cụm ổ trục và truyền động được bố trí tách tương đối khỏi vùng nhiệt cao.

Cách bố trí này giúp hạn chế nhiệt truyền trực tiếp đến ổ bi và các chi tiết cơ khí phía sau.

Cơ chế tản nhiệt tự nhiên hỗ trợ vận hành liên tục

Một điểm nổi bật của RY80-50-200 là sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.

Giá đỡ và thân ổ trục giúp phân tán nhiệt từ khu vực thân bơm ra môi trường, qua đó giảm ảnh hưởng của nhiệt độ cao lên ổ bi. Đây là yếu tố quan trọng khi bơm phải vận hành trong thời gian dài với dầu nóng.

Cụm ổ bi duy trì trục quay ổn định

RY80-50-200 sử dụng hai bộ ổ bi để đỡ và định vị trục bơm. Khi được bôi trơn đúng yêu cầu, cụm ổ bi giúp trục quay ổn định ở tốc độ khoảng 2.900 vòng/phút.

Việc duy trì ổ bi trong tình trạng tốt giúp hạn chế ma sát và phát nhiệt thêm trong quá trình bơm hoạt động liên tục.

Hệ thống làm kín phù hợp với nhiệt độ cao

Bơm sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.

Cụm làm kín giúp hạn chế dầu nóng rò ra ngoài tại vị trí trục, đồng thời hỗ trợ bảo vệ khu vực ổ trục. Đây là bộ phận cần được kiểm tra thường xuyên khi bơm vận hành liên tục ở nhiệt độ cao.

Gia nhiệt đúng cách trước khi vận hành

Khả năng làm việc lâu dài ở nhiệt độ cao còn phụ thuộc vào quá trình khởi động đúng kỹ thuật.

Trước khi bơm dầu nóng, cần gia nhiệt sơ bộ thân bơm. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Gia nhiệt từ từ giúp các chi tiết giãn nở đồng đều và hạn chế ứng suất nhiệt.

Duy trì điểm vận hành ổn định

Với RY80-50-200 đang xét, điểm làm việc gồm:

• Lưu lượng: 50 m³/h
• Cột áp: 50 m
• Tốc độ quay: 2.900 vòng/phút
• Công suất động cơ: 15 kW

Khi bơm làm việc trong vùng lưu lượng phù hợp, dòng dầu qua bánh công tác ổn định hơn, giảm nguy cơ rung, nóng ổ bi và quá tải trong quá trình vận hành liên tục.

Bảo dưỡng quyết định độ bền khi làm việc ở nhiệt độ cao

Để RY80-50-200 duy trì khả năng làm việc liên tục, cần kiểm tra định kỳ tình trạng ổ bi, chất bôi trơn, bộ làm kín, độ rung và nhiệt độ thân bơm.

Nếu xuất hiện tiếng ồn, rung mạnh hoặc nhiệt độ ổ trục tăng bất thường, cần dừng bơm để kiểm tra trước khi tiếp tục vận hành.

Khả năng làm việc liên tục ở nhiệt độ cao của bơm dầu truyền nhiệt RY80-50-200 được hỗ trợ bởi kết cấu chuyên dụng cho dầu nóng, cơ chế tản nhiệt tự nhiên, cụm ổ bi ổn định và hệ thống làm kín chịu nhiệt.

Với khả năng vận chuyển môi chất tới 350°C, cùng điểm làm việc 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, RY80-50-200 phù hợp cho các hệ thống tuần hoàn dầu tải nhiệt cần vận hành ổn định trong thời gian dài

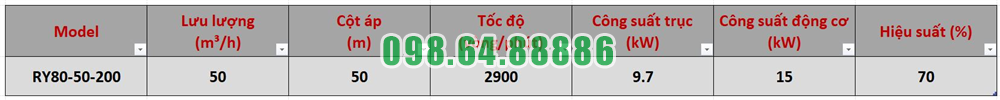

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

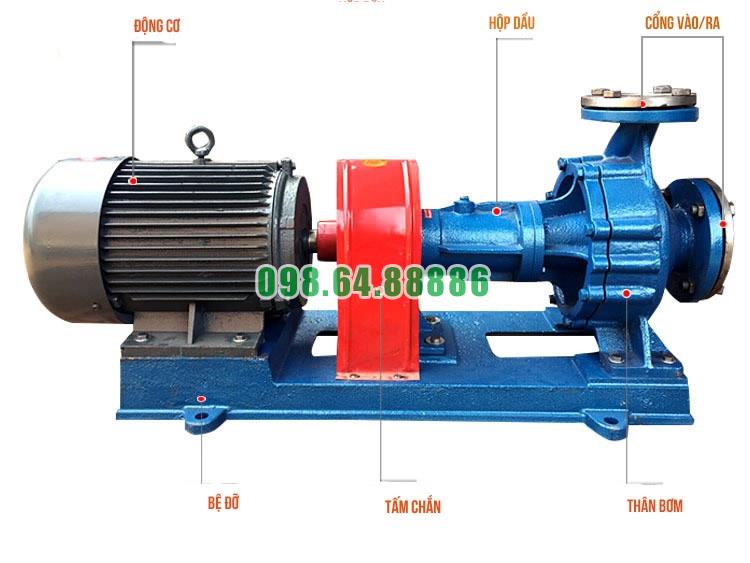

Hình ảnh thực tế bơm dầu truyền nhiệt RY
