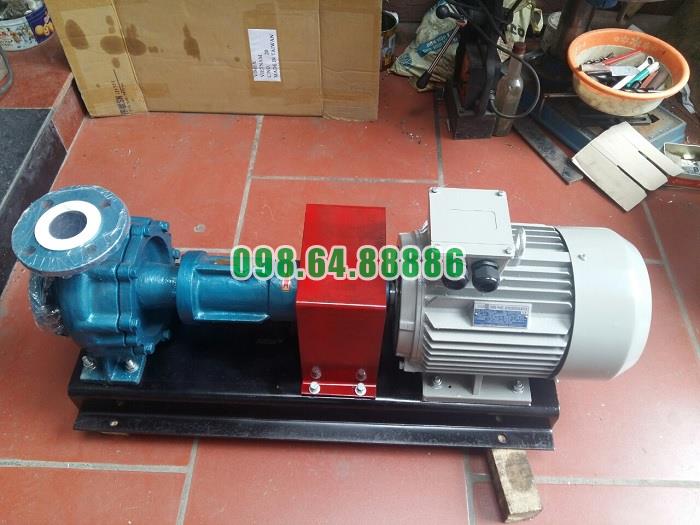

Bơm dầu truyền nhiệt đầu rời RY80-50-250 72 m, công suất 22 kW, lưu lượng 60 m3/h

Bơm dầu truyền nhiệt RY80-50-250 sở hữu kết cấu tản nhiệt không dùng nước làm mát

Bơm dầu truyền nhiệt RY80-50-250 sở hữu kết cấu tản nhiệt không dùng nước làm mát, đây là một trong những đặc điểm thiết kế đáng chú ý của dòng RY. Thay vì sử dụng phương án làm mát bằng nước truyền thống, bơm áp dụng cơ chế tản nhiệt tự nhiên, nhờ đó kết cấu tổng thể trở nên gọn hơn, đơn giản hơn và giảm bớt các thiết bị phụ trợ xung quanh.

Đặc điểm này đặc biệt phù hợp với nhiệm vụ tuần hoàn dầu tải nhiệt trong các hệ thống công nghiệp, nơi bơm thường xuyên phải làm việc với môi chất có nhiệt độ cao.

Tản nhiệt tự nhiên thay thế phương án làm mát bằng nước

Điểm cốt lõi trong thiết kế của RY80-50-250 là không cần sử dụng hệ thống nước làm mát truyền thống cho cụm bơm.

Ở những thiết kế cần làm mát bằng nước, hệ thống thường phải bổ sung các đường ống cấp và hồi nước cùng những hạng mục phụ trợ liên quan. Với dòng RY, phương án này được thay thế bằng khả năng tản nhiệt tự nhiên.

Nhờ đó, cấu trúc của bơm được đơn giản hóa đáng kể mà vẫn hướng tới yêu cầu làm việc trong môi trường dầu tải nhiệt nhiệt độ cao.

Giảm số lượng thiết bị phụ trợ

Một ưu điểm trực tiếp của kết cấu tản nhiệt không dùng nước làm mát trên RY80-50-250 là giảm bớt các thành phần phụ trợ.

Bơm không cần bố trí thêm mạch nước làm mát riêng, từ đó hạn chế:

• Đường ống cấp nước làm mát.
• Đường hồi nước.
• Các điểm đấu nối phụ.
• Công việc kiểm tra hệ thống nước làm mát.
• Không gian dành cho các thiết bị phụ trợ liên quan.

Điều này giúp hệ thống tổng thể dễ bố trí hơn trong khu vực sản xuất.

Kết cấu cụm bơm trở nên gọn hơn

RY80-50-250 sử dụng kết cấu đỡ một phía, kết hợp chân đỡ và gối đỡ trung tâm. Khi thiết kế này đi cùng với cơ chế tản nhiệt tự nhiên, cụm bơm không phải mở rộng thêm để phục vụ một hệ thống làm mát bằng nước riêng.

Kết quả là cụm máy có cấu trúc tương đối tập trung và gọn.

Đây là lợi thế rõ ràng trong các dây chuyền công nghiệp có không gian lắp đặt hạn chế hoặc cần bố trí nhiều thiết bị trong cùng một khu vực.

Giảm sự phụ thuộc vào nguồn nước làm mát

Không sử dụng phương án làm mát bằng nước truyền thống cũng đồng nghĩa RY80-50-250 không phụ thuộc vào một nguồn nước làm mát riêng cho cụm bơm.

Điều này có ý nghĩa trong những nhà máy mà việc bố trí nước làm mát không thuận tiện hoặc cần hạn chế thêm đường ống phụ trợ.

Người vận hành có thể tập trung vào các yếu tố chính của bơm như tình trạng ổ bi, độ rung, bôi trơn, làm kín và lưu lượng dầu tải nhiệt thay vì phải theo dõi thêm một mạch nước làm mát.

Phù hợp với môi trường dầu tải nhiệt nhiệt độ cao

Dòng RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao, có tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ môi chất được quy định không vượt quá 350°C.

Vì vậy, việc sử dụng cơ chế tản nhiệt tự nhiên là một phần quan trọng trong thiết kế tổng thể của bơm.

Đối với RY80-50-250, điểm làm việc được xét là:

Trong điều kiện này, bơm vừa phải duy trì dòng dầu liên tục vừa phải làm việc trong môi trường chịu ảnh hưởng nhiệt đáng kể.

Kết cấu tản nhiệt tự nhiên không có nghĩa bỏ qua kiểm soát nhiệt

Dù RY80-50-250 không cần hệ thống nước làm mát truyền thống, nhiệt độ của cụm bơm vẫn phải được theo dõi trong quá trình vận hành.

Đặc biệt, cần chú ý đến nhiệt độ thân bơm và nhiệt độ ổ bi. Nếu ổ bi nóng bất thường, nguyên nhân có thể liên quan đến căn chỉnh không đúng, chất bôi trơn không phù hợp hoặc tình trạng vòng bi.

Do đó, tản nhiệt tự nhiên là một ưu điểm thiết kế, nhưng không thay thế cho việc kiểm tra nhiệt độ định kỳ.

Hệ thống ổ bi và bôi trơn vẫn đóng vai trò quan trọng

RY80-50-250 có hai bộ vòng bi trong thân ổ trục để đỡ và định vị rôto.

Ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch trong khoang ổ trục để bôi trơn. Ổ bi phía khớp nối sử dụng mỡ bôi trơn theo chủng loại quy định.

Việc bôi trơn đúng giúp hạn chế ma sát và nhiệt phát sinh trong cụm ổ trục, qua đó hỗ trợ khả năng làm việc ổn định của hệ thống tản nhiệt tự nhiên.

Gia nhiệt từ từ trước khi vận hành

Do bơm làm việc với dầu nóng, RY80-50-250 phải được gia nhiệt sơ bộ trước khi đưa vào vận hành chính thức.

Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm được yêu cầu không vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Quá trình gia nhiệt từ từ giúp các chi tiết của bơm thích nghi với sự thay đổi nhiệt độ, hạn chế tác động của giãn nở nhiệt đột ngột.

Lợi ích chính của kết cấu tản nhiệt không dùng nước

Kết cấu tản nhiệt không dùng nước làm mát trên bơm dầu truyền nhiệt RY80-50-250 mang lại một số lợi ích nổi bật:

• Cấu trúc bơm gọn hơn.
• Không cần mạch nước làm mát truyền thống.
• Giảm số lượng đường ống và thiết bị phụ trợ.
• Giảm khối lượng công việc vận hành liên quan đến nước làm mát.
• Thuận lợi hơn khi bố trí bơm trong không gian hạn chế.
• Góp phần giảm chi phí vận hành của hệ thống.

Đây chính là những giá trị thực tế mà thiết kế tản nhiệt tự nhiên mang lại cho dòng RY.

Không nên suy diễn thêm về cấu tạo tản nhiệt

Thông tin kỹ thuật hiện có xác nhận rằng dòng RY sử dụng tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống. Tuy nhiên, tài liệu không mô tả chi tiết riêng về hình dạng cánh tản nhiệt, diện tích bề mặt trao đổi nhiệt hoặc đường truyền nhiệt cụ thể của RY80-50-250.

Vì vậy, có thể khẳng định ưu điểm của phương thức tản nhiệt tự nhiên nhưng không nên tự bổ sung các chi tiết kết cấu chưa được công bố.

Bơm dầu truyền nhiệt RY80-50-250 sở hữu kết cấu tản nhiệt không dùng nước làm mát, giúp thiết bị giảm sự phụ thuộc vào hệ thống nước làm mát truyền thống và đơn giản hóa cấu trúc tổng thể.

Nhờ cơ chế tản nhiệt tự nhiên, RY80-50-250 có thể giảm đường ống phụ trợ, tiết kiệm không gian và giảm khối lượng công việc vận hành liên quan đến làm mát. Kết hợp với khả năng làm việc cùng môi chất nhiệt độ cao đến 350°C, tốc độ 2.900 vòng/phút và cấu hình 60 m³/h – 72 m – 22 kW, đây là một đặc điểm thiết kế quan trọng giúp model phù hợp với các hệ thống tuần hoàn dầu tải nhiệt trong công nghiệp

Bơm dầu truyền nhiệt RY80-50-250 trong ngành sản xuất nhựa và cao su

Bơm dầu truyền nhiệt RY80-50-250 trong ngành sản xuất nhựa và cao su được sử dụng chủ yếu trong các hệ thống tuần hoàn dầu tải nhiệt phục vụ gia nhiệt công nghiệp. Đây là một trong những nhóm ứng dụng phù hợp của dòng RY, đặc biệt khi dây chuyền cần duy trì dòng dầu nóng liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.

Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 phù hợp với các vòng tuần hoàn dầu nóng có lưu lượng tương đối lớn và trở lực đường ống đáng kể.

RY80-50-250 đảm nhiệm tuần hoàn dầu tải nhiệt

Trong dây chuyền sản xuất nhựa và cao su, RY80-50-250 không trực tiếp tạo ra nhiệt. Bơm thực hiện nhiệm vụ đưa dầu tải nhiệt đã được gia nhiệt tới thiết bị công nghệ, sau đó đưa dầu hồi về nguồn nhiệt để tiếp tục chu trình.

Quá trình có thể hiểu đơn giản:

Nguồn gia nhiệt → RY80-50-250 → thiết bị sử dụng nhiệt → đường dầu hồi → nguồn gia nhiệt.

Việc duy trì vòng tuần hoàn liên tục giúp nhiệt lượng được vận chuyển đều hơn đến các khu vực cần gia nhiệt trong dây chuyền.

Lưu lượng 60 m³/h hỗ trợ truyền nhiệt liên tục

Tại điểm làm việc đang xét, RY80-50-250 đạt lưu lượng 60 m³/h.

Đối với nhà máy nhựa và cao su, lưu lượng dầu ổn định giúp hệ thống liên tục đưa nhiệt từ nguồn gia nhiệt đến thiết bị sử dụng. Khi dây chuyền có nhiều điểm cần nhiệt hoặc mạng đường ống tương đối dài, khả năng duy trì lượng dầu tuần hoàn lớn là yếu tố quan trọng.

Bơm không nên vận hành kéo dài ở lưu lượng quá thấp. Dòng RY được yêu cầu duy trì lưu lượng phù hợp và không nên làm việc dưới khoảng 30% lưu lượng thiết kế nếu không có giải pháp bypass thích hợp.

Cột áp 72 m giúp dầu vượt qua trở lực hệ thống

Trong hệ thống dầu tải nhiệt của ngành nhựa và cao su, dòng dầu phải đi qua đường ống, van, co cút và các thiết bị trao đổi nhiệt. Tất cả đều tạo ra tổn thất áp suất.

Cột áp 72 m của RY80-50-250 cung cấp năng lượng để dầu vượt qua những trở lực đó và tiếp tục tuần hoàn.

Khi tổng trở lực hệ thống phù hợp với đặc tính của bơm, RY80-50-250 có thể duy trì điểm làm việc khoảng 60 m³/h – 72 m. Đây là cơ sở để bơm phục vụ các vòng dầu nóng tương đối lớn trong dây chuyền sản xuất.

Khả năng làm việc với dầu tải nhiệt nhiệt độ cao

Một ưu điểm quan trọng khi sử dụng Bơm dầu truyền nhiệt RY80-50-250 trong ngành sản xuất nhựa và cao su là khả năng làm việc với môi chất nhiệt độ cao.

Dòng RY được thiết kế để vận chuyển chất lỏng có tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ không vượt quá 350°C.

Đặc điểm này phù hợp với các hệ thống gia nhiệt bằng dầu tải nhiệt, nơi bơm phải vận hành liên tục trong điều kiện nhiệt độ cao.

Tuy nhiên, 350°C là giới hạn nhiệt độ môi chất của dòng bơm, không phải nhiệt độ bắt buộc của quá trình sản xuất nhựa hoặc cao su.

Động cơ 22 kW duy trì vòng dầu nóng

RY80-50-250 sử dụng động cơ 22 kW truyền động cho trục bơm thông qua khớp nối mềm.

Khi bánh công tác quay ở khoảng 2.900 vòng/phút, dầu tải nhiệt nhận năng lượng và được đẩy vào hệ thống.

Tại điểm 60 m³/h – 72 m, công suất trên trục khoảng 19,6 kW. Điều này cho thấy động cơ 22 kW được lựa chọn để đáp ứng yêu cầu truyền động của bơm tại điểm làm việc này.

Tản nhiệt tự nhiên phù hợp với dây chuyền công nghiệp

Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.

Trong nhà máy nhựa và cao su, đặc điểm này giúp giảm nhu cầu bố trí thêm đường nước làm mát riêng cho cụm bơm. Nhờ đó, hệ thống phụ trợ quanh bơm có thể đơn giản hơn, giảm số lượng đường ống và thiết bị cần quản lý.

Đây là lợi thế đáng chú ý đối với những dây chuyền đã có mạng dầu nóng và nhiều thiết bị công nghệ.

Gia nhiệt bơm đúng cách trước khi sản xuất

Khi RY80-50-250 làm việc với dầu nóng, bơm cần được gia nhiệt sơ bộ.

Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Gia nhiệt từ từ giúp thân bơm, trục, ổ bi và bộ làm kín thích nghi dần với nhiệt độ, hạn chế ảnh hưởng của giãn nở nhiệt.

Trong quá trình hoạt động cần thường xuyên theo dõi lưu lượng, áp suất cửa xả, độ rung, nhiệt độ thân bơm và nhiệt độ ổ trục.

Không dùng RY80-50-250 để bơm trực tiếp nhựa hoặc cao su nóng nếu chưa xác nhận

Phạm vi được xác định của dòng RY là bơm dầu truyền nhiệt và chất lỏng nóng có tính ăn mòn yếu, không chứa hạt rắn.

Vì vậy, ứng dụng chính xác trong ngành nhựa và cao su là mạch dầu tải nhiệt, không nên mặc định rằng RY80-50-250 phù hợp để bơm trực tiếp nhựa nóng chảy, cao su hoặc hỗn hợp sản phẩm có độ nhớt cao và chứa thành phần rắn.

Bơm dầu truyền nhiệt RY80-50-250 trong ngành sản xuất nhựa và cao su phù hợp nhất với nhiệm vụ tuần hoàn dầu tải nhiệt phục vụ gia nhiệt gián tiếp cho dây chuyền.

Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, bơm có khả năng duy trì dòng dầu nóng qua hệ thống có trở lực tương ứng.

Điểm nổi bật của RY80-50-250 trong ngành nhựa và cao su là khả năng làm việc với dầu tải nhiệt nhiệt độ cao, duy trì lưu lượng – cột áp ổn định và sử dụng cơ chế tản nhiệt tự nhiên, từ đó hỗ trợ quá trình truyền nhiệt liên tục trong các dây chuyền sản xuất

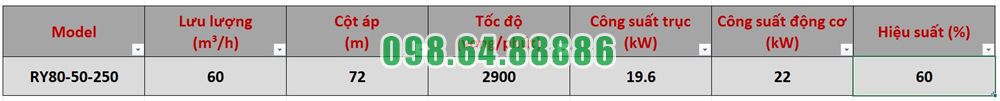

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

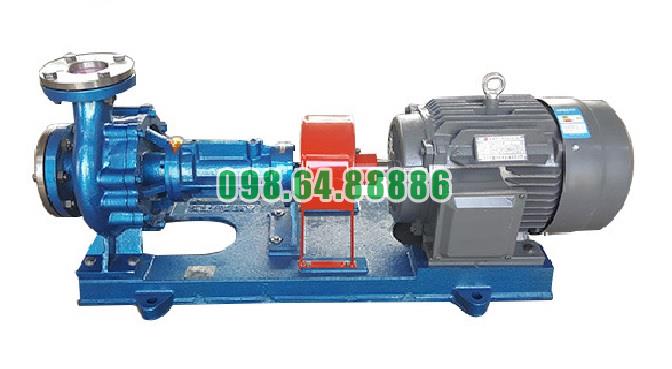

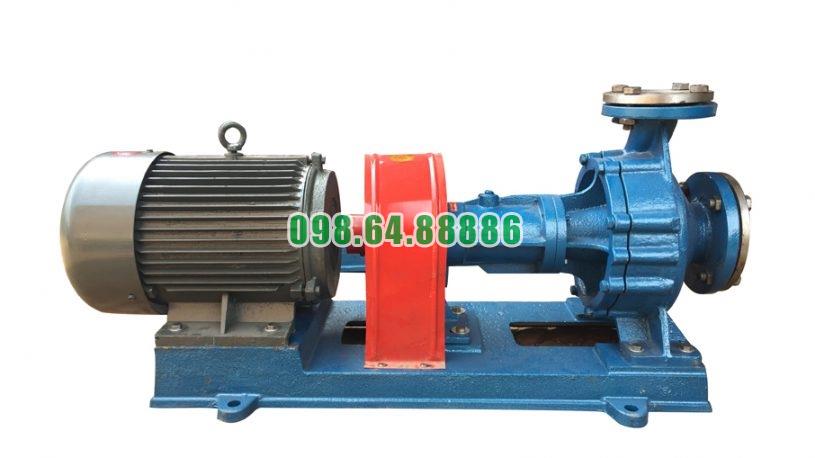

Hình ảnh thực tế bơm dầu truyền nhiệt RY
