Bơm dầu truyền nhiệt RY80-50-200A sử dụng cụm làm kín gồm bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt. Cụm này được bố trí tại khu vực trục bơm đi qua nắp bơm, có nhiệm vụ hạn chế dầu truyền nhiệt rò rỉ ra ngoài trong khi trục vẫn quay liên tục.
Bộ chèn làm kín được đặt trong buồng làm kín trên nắp bơm, bao quanh phần trục đi qua khu vực này.
Vị trí đó nằm giữa khoang chứa dầu truyền nhiệt và cụm ổ trục phía sau, vì vậy bộ chèn đóng vai trò như lớp làm kín chính tại điểm chuyển tiếp giữa phần thủy lực và phần truyền động.
Bộ chèn được bố trí thành các vòng bao quanh trục. Khi được ép giữ trong buồng làm kín, các vòng chèn tạo lực tiếp xúc với bề mặt trục và hạn chế dầu đi qua khe hở.
Độ ép của bộ chèn cần phù hợp. Nếu ép quá chặt, ma sát giữa chèn và trục tăng, dễ gây nóng và mài mòn. Nếu quá lỏng, lượng dầu rò rỉ có thể tăng.
Ngoài bộ chèn, Bơm dầu truyền nhiệt RY80-50-200A còn sử dụng phớt dầu cao su chịu nhiệt trong cụm làm kín.
Phớt dầu có tác dụng hỗ trợ kiểm soát rò rỉ tại khu vực trục và tạo thêm lớp ngăn cách giữa vùng dầu nóng với cụm ổ trục. Do phải làm việc gần môi chất nhiệt độ cao, khả năng chịu nhiệt của phớt là yêu cầu quan trọng.
Điểm đáng chú ý trong cấu tạo làm kín của RY80-50-200A là phớt dầu và bộ chèn không làm việc tách rời mà hỗ trợ lẫn nhau.
Bộ chèn đảm nhiệm phần lớn nhiệm vụ hạn chế môi chất rò theo trục, trong khi phớt dầu bổ sung khả năng ngăn dầu tại khu vực phía sau. Sự kết hợp này tạo nên cụm làm kín phù hợp với đặc điểm vận hành của bơm dầu nóng.
Trục bơm phải duy trì độ đồng tâm tốt khi quay ở tốc độ 2.900 vòng/phút. Nếu trục bị lệch hoặc rung mạnh, bề mặt chèn và phớt có thể chịu ma sát không đều.
Tình trạng này dễ làm tăng nhiệt, mài mòn và rò rỉ. Vì vậy, độ ổn định của trục và ổ bi có ảnh hưởng trực tiếp đến tuổi thọ của cụm phớt – chèn.
Khi tháo bơm, bộ chèn có thể được lấy ra khỏi buồng làm kín trên nắp bơm để kiểm tra hoặc thay thế. Phớt dầu cũng là chi tiết có thể tháo kiểm tra khi bảo dưỡng cụm ổ trục.
Thiết kế này giúp công tác bảo dưỡng Bơm dầu truyền nhiệt RY80-50-200A thuận tiện hơn, đặc biệt khi xuất hiện tình trạng rò rỉ tăng, phớt chai cứng hoặc bộ chèn bị mòn.
Khi bơm mới vận hành, cụm chèn làm kín có thể xuất hiện lượng rò rỉ nhẹ. Sau thời gian chạy rà, các bề mặt tiếp xúc ổn định hơn và lượng rò có thể giảm dần.
Do đó, việc đánh giá tình trạng phớt và bộ chèn cần dựa trên mức rò thực tế, nhiệt độ khu vực làm kín và độ ổn định của trục, thay vì chỉ quan sát trong thời gian rất ngắn sau khi khởi động.
Cấu tạo phớt và bộ chèn làm kín của Bơm dầu truyền nhiệt RY80-50-200A gồm bộ chèn bố trí trong buồng làm kín trên nắp bơm và phớt dầu cao su chịu nhiệt hỗ trợ phía sau.
Hai bộ phận phối hợp để hạn chế dầu truyền nhiệt rò rỉ theo trục, đồng thời tạo vùng ngăn cách với cụm ổ trục. Độ đồng tâm của trục, mức ép bộ chèn và tình trạng phớt là những yếu tố quan trọng quyết định hiệu quả và độ bền của hệ thống làm kín.
Thiết kế nhỏ gọn tối ưu không gian của Bơm dầu truyền nhiệt RY80-50-200A thể hiện ở cách bố trí cụm bơm – động cơ đồng bộ, kết cấu đỡ một phía và cơ chế tản nhiệt tự nhiên. Những đặc điểm này giúp thiết bị phù hợp với các hệ thống dầu tải nhiệt cần tiết kiệm diện tích lắp đặt nhưng vẫn bảo đảm khả năng vận hành ổn định.
RY80-50-200A được lắp cùng động cơ trên một bệ máy và kết nối thông qua khớp nối mềm.
Cách bố trí này tạo thành một cụm thiết bị thống nhất, giúp việc sắp xếp trong khu vực máy gọn gàng hơn. Bơm và động cơ nằm trên cùng mặt chuẩn cũng hỗ trợ quá trình căn chỉnh đồng tâm thuận tiện hơn khi lắp đặt.
Dòng RY sử dụng kết cấu đỡ một phía với chân đỡ và gối đỡ trung tâm.
Thiết kế này giúp cụm bơm có hình dáng tương đối gọn, các bộ phận chính được bố trí theo trục truyền động rõ ràng. Nhờ đó, diện tích cần thiết cho cụm bơm có thể được kiểm soát tốt hơn so với những hệ thống có nhiều kết cấu phụ trợ xung quanh.
Cửa hút của RY80-50-200A được bố trí theo hướng trục, còn cửa xả hướng tâm theo phương thẳng đứng.
Cách sắp xếp này giúp đường ống có thể được bố trí trực tiếp quanh cụm bơm mà không làm kết cấu trở nên quá phức tạp. Đặc biệt, cửa xả hướng lên trên tạo điều kiện thuận lợi khi cần dẫn dầu tới tuyến đường ống phía trên thiết bị.
Một trong những yếu tố quan trọng tạo nên thiết kế nhỏ gọn tối ưu không gian của Bơm dầu truyền nhiệt RY80-50-200A là cơ chế tản nhiệt tự nhiên.
Dòng RY không phụ thuộc vào hệ thống làm mát bằng nước truyền thống. Nhờ đó, có thể giảm bớt đường ống nước, van, đầu nối và các thiết bị phụ trợ liên quan đến làm mát.
Việc giảm các cụm phụ không chỉ giúp thiết kế gọn hơn mà còn đơn giản hóa bố trí tổng thể của hệ thống.
Cụm truyền động của RY80-50-200A có thể hình dung theo trình tự:
Động cơ → khớp nối → trục bơm → bánh công tác.
Các bộ phận chính được bố trí liên tiếp theo trục giúp tổng thể thiết bị mạch lạc, tránh phân tán nhiều cụm cơ khí sang các hướng khác nhau.
Thiết kế này thuận lợi cho cả lắp đặt lẫn việc bố trí không gian bảo trì xung quanh bơm.
Với các nhà máy có diện tích phòng máy hạn chế, một cụm bơm gọn giúp dễ bố trí thêm đường ống, van và không gian thao tác.
RY80-50-200A có kết cấu tập trung, cho phép người thiết kế hệ thống sắp xếp bơm gần nguồn gia nhiệt hoặc tuyến đường ống tuần hoàn mà không phải dành quá nhiều diện tích cho thiết bị phụ.
Tuy nhiên, vẫn cần chừa đủ khoảng trống để kiểm tra, tháo lắp và bảo dưỡng theo yêu cầu kỹ thuật.
Tối ưu không gian không có nghĩa là làm các bộ phận khó tiếp cận.
RY80-50-200A được chia thành các cụm như thân bơm, rôto, ổ trục, bộ làm kín và truyền động. Khi cần sửa chữa, các bộ phận có thể được tháo theo trình tự kỹ thuật.
Nhờ vậy, thiết bị vừa có kết cấu gọn vừa vẫn duy trì khả năng tiếp cận các chi tiết chính trong quá trình bảo trì.
Thiết kế gọn của RY80-50-200A giúp giảm sự phức tạp khi bố trí cụm máy, thuận tiện kết nối đường ống và hạn chế số lượng thiết bị làm mát phụ trợ.
Đối với hệ thống tuần hoàn dầu tải nhiệt, điều này giúp khu vực lắp đặt có tổ chức hơn, dễ kiểm tra và phù hợp với các dây chuyền cần tối ưu diện tích sử dụng.
Thiết kế nhỏ gọn tối ưu không gian của Bơm dầu truyền nhiệt RY80-50-200A được thể hiện qua kết cấu đỡ một phía, cụm bơm – động cơ đặt trên cùng bệ máy, cửa hút – xả bố trí hợp lý và cơ chế tản nhiệt tự nhiên.
Những đặc điểm này giúp giảm sự cồng kềnh của cụm thiết bị, thuận tiện bố trí trong phòng máy và hạn chế các hệ thống phụ trợ không cần thiết. Đồng thời, kết cấu vẫn giữ được khả năng tiếp cận và bảo dưỡng các bộ phận chính khi vận hành lâu dài.

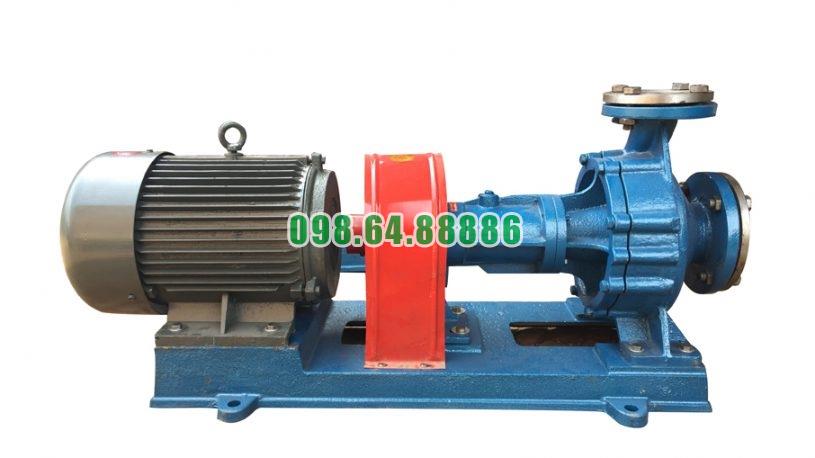

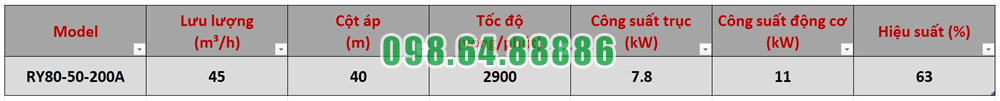

Bơm tuần hoàn dầu gia nhiệt RY80-50-200A công suất 11 kW, cột áp 40 m, lưu lượng 45 m3/h
