Bơm ly tâm trục đứng inline model ISG40-160, IRG40-160 là loại bơm đồng trục thẳng đứng, có thiết kế hút – xả đặt thẳng hàng (inline), thích hợp cho hệ thống tuần hoàn, cấp nước và tăng áp. Cấu tạo chính của bơm gồm các bộ phận cơ bản sau:
Vật liệu: gang xám, gang cầu hoặc thép không gỉ.
Chức năng: bảo vệ các bộ phận bên trong và dẫn hướng dòng chảy.
Đặc điểm: kết nối trực tiếp với đường ống hút và xả theo phương ngang, thuận tiện cho việc lắp đặt mà không cần thay đổi hướng ống.
Vật liệu: gang, thép không gỉ hoặc hợp kim đồng.
Chức năng: tạo lực ly tâm đẩy nước ra ngoài vỏ bơm.
Đặc điểm: thường là cánh kín, được cân bằng động kỹ lưỡng để giảm rung và tăng hiệu suất làm việc.
Vật liệu: thép hợp kim mạ cứng hoặc inox.
Chức năng: truyền mô-men từ động cơ đến cánh bơm.
Đặc điểm: trục quay được giữ ổn định bởi hệ thống ổ bi 2 đầu, giúp hoạt động trơn tru, bền bỉ.
Vật liệu: Silicon carbide, carbon, ceramic.
Chức năng: ngăn không cho chất lỏng rò rỉ ra ngoài tại điểm trục quay.
Đặc điểm: thiết kế dạng lò xo ép, đảm bảo độ kín cao, dễ thay thế.
Vật liệu vỏ: hợp kim nhôm hoặc gang, cách điện cấp F, bảo vệ IP55.
Chức năng: cung cấp lực quay cho trục bơm.
Đặc điểm: gắn trực tiếp với thân bơm theo phương thẳng đứng, không cần khớp nối hoặc dây đai.
Chức năng: cố định toàn bộ cụm bơm xuống nền hoặc khung thép.
Đặc điểm: cấu tạo liền khối với thân bơm, thiết kế nhỏ gọn, dễ lắp đặt.
Chức năng: đỡ trục quay, giúp quay êm và ổn định.
Đặc điểm: thường là vòng bi kín, được bôi trơn sẵn, có thể chịu được tải trọng cả theo hướng trục và hướng kính.
Vật liệu: cao su chịu nhiệt như NBR, EPDM hoặc Viton.
Chức năng: làm kín giữa các mặt lắp ghép, đảm bảo bơm không bị rò rỉ.
Cấu tạo của bơm ly tâm trục đứng inline model ISG40-160, IRG40-160 thể hiện tính tối ưu về thiết kế và vật liệu, giúp bơm vận hành bền bỉ, êm ái và hiệu quả trong nhiều hệ thống kỹ thuật. Nhờ cấu trúc thẳng đứng – đồng trục – kết nối trực tiếp với đường ống, bơm vừa tiết kiệm không gian, vừa dễ bảo trì và ứng dụng linh hoạt trong cấp nước, tăng áp, tuần hoàn nước nóng – lạnh, PCCC và HVAC.
Bơm ISG40-160 và IRG40-160 là dòng bơm ly tâm trục đứng, thuộc nhóm bơm inline (hút – xả trên cùng một trục thẳng). Đây là loại bơm sử dụng lực ly tâm để vận chuyển chất lỏng, được thiết kế để tiết kiệm không gian, dễ lắp đặt trực tiếp trên hệ thống ống, đặc biệt phù hợp với hệ thống cấp nước, HVAC, và tuần hoàn công nghiệp nhẹ.
Bơm gồm các bộ phận chính:
Cánh bơm: Gắn trên trục quay, tạo lực ly tâm
Trục bơm: Truyền động từ động cơ xuống cánh
Vỏ bơm (volute): Dẫn hướng dòng nước từ cánh bơm ra đầu xả
Phớt trục: Làm kín và ngăn rò rỉ
Động cơ: Cung cấp chuyển động quay cho trục bơm
Khi động cơ khởi động, trục bơm quay làm cho cánh bơm quay với tốc độ cao.
Vùng tâm cánh bơm (gọi là mắt hút) tạo ra vùng áp suất thấp.
Nhờ chênh lệch áp suất giữa môi trường ngoài và trong bơm, chất lỏng tự động chảy vào mắt cánh bơm từ đường ống hút.
Lưu ý: Bơm cần được mồi đầy nước trước khi vận hành để tránh hiện tượng chạy khô, gây cháy phớt hoặc hỏng trục.
Cánh bơm quay tạo ra lực ly tâm, đẩy chất lỏng từ tâm ra mép ngoài của cánh.
Dòng chất lỏng được tăng tốc độ và tạo năng lượng động học (vận tốc cao).
Dòng chảy sau khi rời khỏi cánh đi vào khoang vỏ xoắn (volute) của bơm.
Tại đây, thiết kế vỏ mở rộng dần giúp giảm tốc độ dòng, từ đó chuyển động năng thành áp suất tĩnh.
Chất lỏng được đẩy ra đầu xả với áp lực cao hơn so với đầu hút.
Dòng chảy đi thẳng từ đầu hút đến đầu xả theo trục thẳng đứng
Giảm thiểu tổn thất áp suất do chuyển hướng dòng chảy
Cho phép lắp đặt trực tiếp vào hệ thống ống, tiết kiệm diện tích
Trục đứng giúp dễ tản nhiệt hơn, thích hợp cho các không gian hẹp như phòng kỹ thuật tầng hầm
| Yếu tố | Tác động đến nguyên lý hoạt động |
|---|---|
| Tốc độ quay | Tốc độ càng cao → lực ly tâm càng lớn → áp suất càng cao |
| Kích thước và hình dạng cánh bơm | Tối ưu hóa lưu lượng và cột áp |
| Thiết kế vỏ bơm | Quyết định hiệu suất chuyển đổi năng lượng |
| Trục và bạc đạn | Ảnh hưởng độ ổn định quay và tuổi thọ bơm |
| Lưu chất | Nước sạch hoạt động hiệu quả nhất; chất lỏng chứa cặn làm giảm hiệu suất |
Nguyên lý làm việc của bơm ly tâm trục đứng inline ISG40-160, IRG40-160 dựa trên lực ly tâm tạo bởi cánh bơm quay để hút chất lỏng vào và đẩy ra với áp suất cao. Thiết kế inline giúp dòng nước đi thẳng, giảm tổn thất năng lượng và thuận tiện cho lắp đặt trong các hệ thống kỹ thuật dân dụng và công nghiệp. Đây là dòng bơm hiệu quả, bền bỉ và linh hoạt, thích hợp với nhiều mục đích sử dụng cấp nước, tăng áp và tuần hoàn nhiệt.

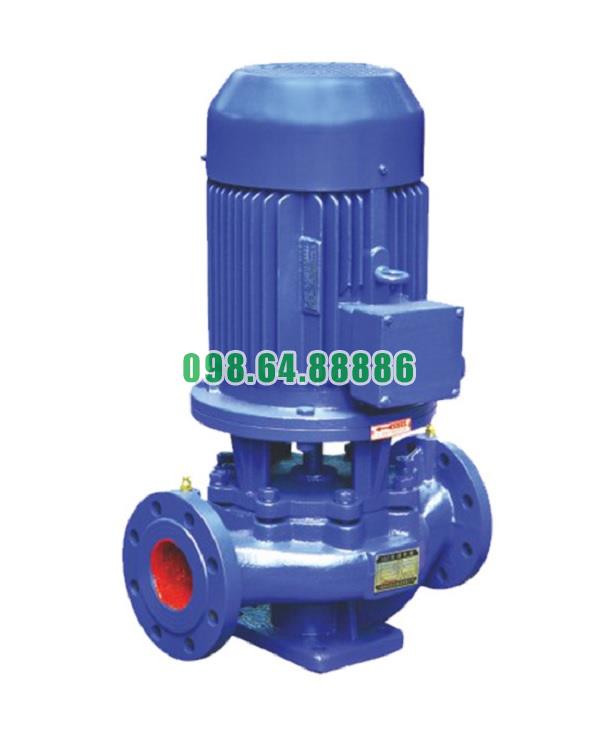

Bơm ly tâm trục đứng inline model ISG40-160, IRG40-160
5.702.400 VND
