Bơm dầu truyền nhiệt RY125-80-200 – Cấu tạo đầu hút và đầu đẩy trong đường ống
Trong hệ thống tuần hoàn dầu truyền nhiệt, đầu hút và đầu đẩy là hai vị trí kết nối quan trọng giữa bơm RY125-80-200 với mạng đường ống. Đầu hút tiếp nhận dầu từ bồn chứa, bộ gia nhiệt hoặc đường hồi; đầu đẩy đưa dầu đã được tạo áp suất đến thiết bị sử dụng nhiệt. Hai đầu này phối hợp để duy trì dòng dầu liên tục trong toàn bộ chu trình.
Cấu tạo và cách bố trí đầu hút, đầu đẩy ảnh hưởng trực tiếp đến lưu lượng, cột áp, mức tiêu thụ năng lượng, độ ổn định và độ an toàn của bơm. Nếu đường ống kết nối không phù hợp, bơm có thể rung, phát sinh tiếng ồn, giảm lưu lượng hoặc bị xâm thực. Vì vậy, khi lắp đặt bơm RY125-80-200 cần đặc biệt chú ý đến hình dạng cửa nối, mặt bích, van, bộ lọc, giá đỡ và hướng tuyến của đường ống.
Vai trò của đầu hút và đầu đẩy
Đầu hút là phía tiếp nhận dầu vào bơm. Tại đây, dầu truyền nhiệt phải được cung cấp với áp suất và lưu lượng đủ để bánh công tác làm việc ổn định. Đầu đẩy là phía đưa dầu ra khỏi bơm sau khi dầu đã nhận năng lượng từ bánh công tác.
Dòng chảy trong bơm diễn ra theo trình tự:
1.Dầu từ đường ống hút đi vào đầu hút của bơm.
2.Dầu được dẫn đến vùng trung tâm của bánh công tác.
3.Bánh công tác truyền năng lượng cho dầu.
4.Dầu đi qua khoang dẫn hướng và khoang đẩy.
5.Dầu rời bơm qua đầu đẩy để đi vào đường ống cấp.
Đầu hút và đầu đẩy không chỉ là vị trí nối ống mà còn là bộ phận góp phần định hướng dòng chảy, duy trì độ kín và truyền tải áp lực của hệ thống.
Cấu tạo đầu hút của bơm RY125-80-200
Cửa hút trên thân bơm
Cửa hút là phần mở trên thân bơm, nối với đường ống hút. Đây là vị trí dầu đi vào khoang thủy lực trước khi đến bánh công tác.
Cửa hút cần có độ cứng và độ kín phù hợp với điều kiện làm việc của dầu truyền nhiệt. Bề mặt cửa hút thường được thiết kế để kết nối với đường ống bằng mặt bích hoặc kiểu nối phù hợp với cấu hình của hệ thống.
Kích thước cửa hút phải tương thích với đường ống. Nếu đường ống hút nhỏ hơn nhiều so với cửa bơm, vận tốc dầu tăng và tổn thất áp suất lớn. Ngược lại, cách bố trí không hợp lý hoặc đường ống quá dài cũng làm giảm khả năng cấp dầu ổn định cho bơm.
Mặt bích hoặc vị trí nối ống hút
Mặt bích đầu hút tạo liên kết cơ khí giữa cửa bơm và đường ống. Bộ phận này gồm bề mặt ghép, lỗ bu lông và gioăng làm kín. Mặt bích phải được lắp phẳng, đúng tâm và siết bu lông đều để tránh rò rỉ dầu nóng.
Gioăng ở đầu hút phải phù hợp với nhiệt độ và đặc tính của dầu truyền nhiệt. Gioăng bị chai cứng, nứt hoặc lắp lệch có thể khiến không khí lọt vào đường hút hoặc dầu rò ra ngoài. Không khí lọt vào hệ thống có thể gây dao động lưu lượng, tiếng ồn và làm giảm hiệu suất bơm.
Khoang dẫn vào bánh công tác
Phía bên trong cửa hút là khoang dẫn dầu đến vùng trung tâm của bánh công tác. Hình dạng khoang này cần giúp dòng dầu chuyển động đều, hạn chế xoáy và giảm sự thay đổi áp suất đột ngột.
Nếu dòng dầu đi vào bánh công tác không đồng đều, lực thủy lực tác động lên bánh công tác có thể bị lệch. Khi đó, bơm dễ rung, tiếng ồn tăng và ổ trục phải chịu tải không đều.
Van trên đường hút
Van hút được lắp trên đường ống để cô lập bơm khi bảo dưỡng hoặc xử lý sự cố. Trong điều kiện bơm làm việc bình thường, van hút cần được mở đủ để không tạo ra trở lực quá lớn.
Việc đóng van hút đột ngột hoặc để van mở không hoàn toàn có thể làm giảm áp suất tại cửa hút. Đây là một trong những nguyên nhân dẫn đến thiếu dầu, xâm thực và rung động. Van nên được bố trí ở vị trí dễ kiểm tra, thao tác và bảo trì.
Bộ lọc hoặc thiết bị tách cặn
Tùy cấu hình hệ thống, đường ống hút có thể được bố trí bộ lọc hoặc thiết bị tách cặn để hạn chế tạp chất đi vào bơm. Bộ phận này giúp bảo vệ bánh công tác, khoang dẫn dòng và cụm làm kín.
Tuy nhiên, bộ lọc bị bẩn hoặc có tiết diện quá nhỏ sẽ làm tăng tổn thất trên đường hút. Vì vậy, cần chọn bộ lọc phù hợp, theo dõi chênh lệch áp suất và vệ sinh định kỳ.
Cấu tạo đầu đẩy của bơm RY125-80-200
Cửa đẩy trên thân bơm
Cửa đẩy là vị trí dầu rời khỏi khoang bơm và đi vào đường ống cấp. Sau khi nhận năng lượng từ bánh công tác, dầu có áp suất và vận tốc cao hơn so với lúc đi vào cửa hút.
Cửa đẩy phải có kết cấu đủ bền để chịu áp lực của dòng dầu. Vị trí cửa đẩy thường được thiết kế phù hợp với hướng kết nối đường ống và không gian lắp đặt của hệ thống.
Mặt bích hoặc vị trí nối ống đẩy
Tương tự đầu hút, đầu đẩy có thể kết nối với đường ống bằng mặt bích, gioăng và bu lông. Do phía đầu đẩy chịu áp suất cao hơn, mối nối phải được siết chắc và bảo đảm bề mặt ghép không cong vênh.
Mối nối không kín có thể gây rò dầu nóng, làm giảm áp suất cấp và ảnh hưởng đến an toàn khu vực vận hành. Khi lắp đặt, không được dùng lực kéo hoặc ép đường ống để đưa hai mặt bích vào đúng vị trí, vì lực này có thể truyền lên thân bơm và gây lệch trục.
Khoang chuyển tiếp ra đường ống
Bên trong đầu đẩy thường có vùng chuyển tiếp từ khoang bơm sang cửa ra. Vùng này giúp dẫn dầu từ bánh công tác đến đường ống với tổn thất phù hợp.
Bề mặt dẫn dòng bị bám cặn, ăn mòn hoặc biến dạng có thể làm dòng dầu rối, tạo tiếng ồn và giảm cột áp. Khi bơm có dấu hiệu áp suất đầu đẩy giảm hoặc lưu lượng không ổn định, cần kiểm tra cả khoang chuyển tiếp chứ không chỉ kiểm tra van và đường ống bên ngoài.
Van một chiều và van điều tiết
Đường ống đẩy thường có thể bố trí van một chiều để hạn chế dòng dầu chảy ngược khi bơm dừng. Van một chiều giúp bảo vệ bơm và giảm hiện tượng quay ngược của bánh công tác do áp lực từ hệ thống.
Van điều tiết được dùng để điều chỉnh lưu lượng hoặc cô lập một phần hệ thống khi cần. Việc điều chỉnh phải phù hợp với chế độ làm việc của bơm. Đóng van đẩy quá nhanh có thể gây dao động áp suất và tạo lực va đập trong đường ống.
Sự khác nhau giữa đầu hút và đầu đẩy
Đầu hút và đầu đẩy có chức năng, điều kiện áp suất và yêu cầu lắp đặt khác nhau.
Việc phân biệt rõ hai đầu giúp tránh lắp ngược hướng dòng và hỗ trợ kiểm tra sự cố chính xác hơn.
Yêu cầu đối với đường ống hút
Đường ống hút phải được thiết kế để dầu truyền nhiệt đi vào bơm ổn định, hạn chế tổn thất và tránh hình thành vùng áp suất quá thấp. Một số yêu cầu quan trọng gồm:
•Kích thước ống phù hợp với cửa hút và lưu lượng yêu cầu.
•Tuyến ống ngắn, ít co nối và hạn chế đoạn thu hẹp đột ngột.
•Không để bộ lọc, van hoặc mối nối tạo trở lực quá lớn.
•Bảo đảm đường ống kín, không hút không khí từ các mặt bích hoặc gioăng.
•Có giá đỡ độc lập, không để đường ống tạo tải lên đầu hút.
•Hạn chế các đoạn ống tạo túi khí hoặc điểm tích tụ cặn.
•Có khả năng bù giãn nở nhiệt khi dầu được gia nhiệt.
Đường ống hút bị thiết kế không phù hợp thường khiến bơm rung và phát sinh tiếng ồn. Trong trường hợp này, thay đổi bơm hoặc tăng công suất động cơ không phải lúc nào cũng giải quyết được nguyên nhân.
Yêu cầu đối với đường ống đẩy
Đường ống đẩy có nhiệm vụ đưa dầu nóng đến thiết bị sử dụng nhiệt với lưu lượng và áp suất cần thiết. Đường ống phải được tính đến tổn thất ma sát, chiều dài tuyến, độ cao nâng và số lượng thiết bị trên đường đi.
•Đường kính ống phù hợp với lưu lượng và vận tốc dòng dầu.
•Mối nối chịu được nhiệt độ và áp suất làm việc.
•Có giá đỡ chắc chắn và không truyền tải trọng lên cửa đẩy.
•Bố trí van một chiều hoặc van cô lập khi hệ thống yêu cầu.
•Hạn chế thay đổi hướng dòng quá đột ngột.
•Có biện pháp bù giãn nở nhiệt và hạn chế rung truyền về bơm.
•Cách nhiệt phù hợp để giảm thất thoát nhiệt.
Đường ống đẩy quá nhỏ có thể làm tăng tổn thất áp suất, khiến bơm phải làm việc nặng hơn. Đường ống bố trí không phù hợp cũng có thể tạo dao động áp suất và tiếng ồn trong quá trình vận hành.
Bảo đảm độ kín tại đầu hút và đầu đẩy
Dầu truyền nhiệt thường có nhiệt độ cao, vì vậy mọi vị trí nối tại đầu hút và đầu đẩy đều cần được kiểm soát chặt chẽ. Độ kín phụ thuộc vào chất lượng mặt bích, gioăng, bu lông, độ đồng tâm của đường ống và quy trình lắp đặt.
Khi lắp mối nối, cần làm sạch bề mặt ghép, đặt gioăng đúng vị trí và siết bu lông theo trình tự đối xứng. Không nên siết một bu lông quá chặt trước khi các bu lông còn lại được đưa về đúng vị trí.
Sau khi hệ thống được gia nhiệt, cần kiểm tra lại các mối nối vì sự giãn nở nhiệt có thể làm thay đổi lực siết. Dấu hiệu rò rỉ gồm vệt dầu, mùi dầu nóng, khói nhẹ hoặc khu vực bám bụi bất thường quanh mặt bích.
Ảnh hưởng của đầu hút và đầu đẩy đến hiệu suất bơm
Đầu hút và đầu đẩy được bố trí hợp lý sẽ giúp bơm đạt lưu lượng và cột áp gần với yêu cầu thiết kế. Dòng dầu đi vào ổn định giúp bánh công tác làm việc đều; đường đẩy thông thoáng giúp dầu rời bơm với tổn thất thấp.
Ngược lại, các vấn đề như cửa hút bị nghẽn, van đóng chưa hết, đường ống có quá nhiều co nối, bộ lọc bẩn hoặc đường đẩy quá nhỏ có thể gây:
•Áp suất đầu đẩy không ổn định.
•Bơm rung và phát tiếng ồn.
•Nhiệt độ ổ trục hoặc cụm làm kín tăng.
•Nguy cơ xâm thực và hư hỏng bánh công tác.
Do đó, khi hiệu suất bơm suy giảm, cần kiểm tra toàn bộ mạch hút – đẩy trước khi kết luận rằng nguyên nhân nằm ở động cơ hoặc phần thủy lực bên trong.
Bảo dưỡng khu vực đầu hút và đầu đẩy
Để duy trì khả năng làm việc ổn định, cần kiểm tra định kỳ các bộ phận liên quan đến hai đầu bơm:
•Kiểm tra rò rỉ tại mặt bích, gioăng và mối nối.
•Kiểm tra trạng thái mở của van hút và van đẩy.
•Làm sạch bộ lọc trên đường hút.
•Theo dõi áp suất hút và áp suất đẩy.
•Kiểm tra rung động và tiếng ồn tại cửa bơm.
•Kiểm tra giá đỡ và độ ổn định của đường ống.
•Kiểm tra dấu hiệu giãn nở, cong vênh hoặc tải bất thường.
•Kiểm tra tình trạng cách nhiệt của đường ống dầu nóng.
Khi tháo đường ống để bảo dưỡng, cần cô lập nguồn dầu, giảm nhiệt độ và áp suất về mức an toàn. Không nên tháo mặt bích khi đường ống còn chứa dầu nóng hoặc còn áp lực.
Đầu hút và đầu đẩy của bơm dầu truyền nhiệt RY125-80-200 là hai cụm kết nối quan trọng trong đường ống tuần hoàn. Đầu hút gồm cửa hút, mặt bích hoặc vị trí nối ống, khoang dẫn vào bánh công tác, van hút và có thể có bộ lọc. Đầu đẩy gồm cửa đẩy, mặt bích nối ống, khoang chuyển tiếp, van một chiều và van điều tiết tùy theo cấu hình hệ thống.
Đầu hút có nhiệm vụ cung cấp dầu ổn định cho bơm và hạn chế tổn thất, còn đầu đẩy đưa dầu nóng đến thiết bị sử dụng nhiệt với áp suất và lưu lượng phù hợp. Để bơm RY125-80-200 vận hành an toàn, cần thiết kế đường ống đúng kích thước, bảo đảm độ kín, bố trí giá đỡ độc lập, kiểm soát giãn nở nhiệt và bảo dưỡng van, bộ lọc cùng các mối nối định kỳ.
Khi đầu hút và đầu đẩy được lắp đặt đúng, dòng dầu sẽ ổn định hơn, bơm giảm rung và tiếng ồn, đồng thời nâng cao hiệu quả tuần hoàn nhiệt cho toàn bộ hệ thống.
Bơm dầu truyền nhiệt RY125-80-200 – giải pháp tuần hoàn dầu nhiệt trong ngành bao bì
Ngành bao bì sử dụng nhiều công đoạn cần gia nhiệt ổn định như sản xuất màng nhựa, cán màng, phủ keo, ép nhiệt, tạo hình, sấy và gia công vật liệu đóng gói. Trong các công đoạn này, nhiệt độ phải được duy trì chính xác để nguyên liệu nóng chảy, kết dính, định hình hoặc sấy khô đúng yêu cầu. Bơm dầu truyền nhiệt RY125-80-200 được sử dụng trong hệ thống tuần hoàn dầu nóng nhằm đưa nhiệt liên tục đến các thiết bị gia công và duy trì điều kiện sản xuất ổn định.
Vai trò của bơm RY125-80-200 trong ngành bao bì
Hệ thống dầu truyền nhiệt trong dây chuyền bao bì thường gồm lò gia nhiệt, bơm tuần hoàn, đường ống cấp, đường ống hồi, bộ trao đổi nhiệt và các thiết bị sử dụng nhiệt. Dầu được gia nhiệt tại lò, sau đó bơm RY125-80-200 tạo lực đẩy đưa dầu nóng đến từng khu vực cần gia nhiệt.
Dầu truyền nhiệt không tiếp xúc trực tiếp với vật liệu bao bì. Dầu truyền nhiệt đi qua áo gia nhiệt, coil, trục gia nhiệt hoặc bộ trao đổi nhiệt, sau đó truyền nhiệt gián tiếp vào nhựa, keo, mực, màng hoặc không khí sấy. Sau khi giảm nhiệt, dầu quay về lò để được gia nhiệt lại và tiếp tục tuần hoàn.
Nhờ duy trì vòng tuần hoàn khép kín, bơm giúp các thiết bị trong dây chuyền nhận nhiệt đều hơn. Đây là yếu tố quan trọng để hạn chế dao động nhiệt, giảm lỗi sản phẩm và hỗ trợ dây chuyền bao bì hoạt động liên tục.
Các công đoạn bao bì cần tuần hoàn dầu nhiệt
Trong sản xuất màng nhựa, dầu nóng có thể được dùng để gia nhiệt cho các trục cán, trục ép hoặc bộ phận kiểm soát nhiệt trong dây chuyền. Nhiệt độ của trục ảnh hưởng đến độ dày, độ phẳng và khả năng định hình của màng. Dòng dầu ổn định giúp bề mặt trục duy trì nhiệt đều trong suốt quá trình chạy máy.
Ở công đoạn cán màng hoặc ghép màng, dầu truyền nhiệt có thể cung cấp nhiệt cho trục gia nhiệt và bộ phận sấy keo. Nếu nhiệt không ổn định, lớp keo có thể khô không đều, độ bám dính thay đổi hoặc sản phẩm xuất hiện lỗi bề mặt. Bơm RY125-80-200 giúp duy trì dòng dầu qua các vùng gia nhiệt, hỗ trợ kiểm soát nhiệt độ theo yêu cầu của từng lớp vật liệu.
Trong sản xuất bao bì nhựa định hình hoặc bao bì có lớp phủ, dầu nhiệt có thể được sử dụng cho khuôn, bồn chứa nguyên liệu, bộ trao đổi nhiệt hoặc hệ thống sấy. Nhiệt được truyền gián tiếp giúp tách nguồn nhiệt khỏi vật liệu, hạn chế nguy cơ tiếp xúc với khí cháy, khói hoặc cặn sinh ra từ quá trình đốt.
Với các dây chuyền sử dụng keo nóng, sáp hoặc nguyên liệu có độ nhớt cao, dầu nhiệt giúp duy trì trạng thái chảy và khả năng cấp liệu. Khi nhiệt độ nguyên liệu giảm, độ nhớt tăng và quá trình bơm, phủ hoặc ghép có thể bị gián đoạn. Tuần hoàn dầu ổn định giúp các bồn, ống dẫn và đầu phủ duy trì nhiệt cần thiết.
Cơ chế tuần hoàn dầu nhiệt trong dây chuyền bao bì
Bơm RY125-80-200 hoạt động theo nguyên lý ly tâm. Động cơ truyền chuyển động quay đến trục và cánh bơm. Dầu nóng từ đường hồi đi vào vùng tâm cánh bơm, được cánh bơm truyền năng lượng và đẩy ra phía ngoài. Thân bơm chuyển một phần năng lượng vận tốc thành áp suất, tạo lực đẩy dầu đi qua đường ống cấp.
Dầu nóng được đưa đến các thiết bị sử dụng nhiệt theo từng nhánh. Tại đây, dầu truyền nhiệt qua thành kim loại vào trục, khuôn, bồn, bộ trao đổi nhiệt hoặc không khí sấy. Sau khi thực hiện trao đổi nhiệt, dầu trở về đường hồi. Bơm tiếp tục hút dòng dầu hồi và đưa vào chu trình mới.
Trong dây chuyền có nhiều vùng nhiệt, mỗi khu vực có thể yêu cầu nhiệt độ và lưu lượng khác nhau. Hệ thống cần sử dụng van điều tiết, van cân bằng và thiết bị đo để phân phối dầu phù hợp. Bơm phải tạo đủ cột áp để dòng dầu đến được nhánh có trở lực lớn nhất mà không làm các nhánh gần bơm nhận quá nhiều dầu.
Lợi ích đối với chất lượng bao bì
Chất lượng bao bì phụ thuộc lớn vào sự ổn định của nhiệt độ trong từng công đoạn. Khi nhiệt độ dao động, nhựa có thể nóng chảy không đều, màng có thể bị co hoặc giãn khác nhau, keo có thể bám dính không ổn định và mực có thể khô không đồng nhất.
Bơm RY125-80-200 giúp duy trì dòng dầu liên tục qua các bề mặt gia nhiệt. Dầu nóng được thay thế đều tại khu vực trao đổi nhiệt, nhờ đó giảm khả năng xuất hiện điểm nóng và điểm lạnh. Các thiết bị trong dây chuyền có điều kiện làm việc ổn định hơn, hỗ trợ duy trì độ dày, độ phẳng, độ bám dính và hình thức của sản phẩm.
Đối với dây chuyền chạy tốc độ cao, việc giảm dao động nhiệt còn giúp hạn chế phế phẩm phát sinh trong quá trình khởi động, thay đổi cuộn hoặc tăng năng suất. Khi hệ thống nhiệt phản hồi ổn định, người vận hành có thể điều chỉnh tốc độ máy và thông số vật liệu với mức độ chủ động cao hơn.
Lưu lượng và cột áp phù hợp với hệ thống bao bì
Lưu lượng dầu quyết định lượng nhiệt được vận chuyển đến các thiết bị trong một khoảng thời gian. Nếu lưu lượng thấp, trục gia nhiệt, khuôn hoặc bộ sấy có thể không nhận đủ nhiệt. Nhiệt độ giữa đầu vào và cuối tuyến cũng dễ bị chênh lệch, nhất là khi dây chuyền có đường ống dài hoặc nhiều nhánh.
Cột áp giúp bơm vượt qua tổn thất do đường ống, van, bộ lọc, bộ trao đổi nhiệt và các kênh gia nhiệt hẹp. Khi có nhiều thiết bị hoạt động đồng thời, tổng trở lực tăng và bơm phải duy trì đủ áp suất để phân phối dầu đến toàn bộ hệ thống.
Không nên lựa chọn RY125-80-200 chỉ theo kích thước đường ống. Doanh nghiệp cần xác định lưu lượng cần thiết, cột áp, nhiệt độ làm việc, độ nhớt của dầu, chiều dài đường ống và số lượng thiết bị dùng nhiệt. Điểm làm việc của bơm phải phù hợp với đường đặc tính của hệ thống để tránh thiếu lưu lượng hoặc quá tải động cơ.
Kiểm soát nhiệt độ trong dây chuyền bao bì
Dầu cấp, dầu hồi và nhiệt độ tại thiết bị công nghệ cần được theo dõi cùng nhau. Nhiệt độ dầu cấp cho biết mức nhiệt đang được đưa đến thiết bị. Nhiệt độ dầu hồi cho thấy lượng nhiệt đã truyền qua trục, khuôn, bồn hoặc bộ trao đổi nhiệt. Nhiệt độ tại thiết bị phản ánh trực tiếp điều kiện gia công vật liệu.
Bộ điều khiển có thể phối hợp công suất lò, van điều tiết và tốc độ bơm để duy trì nhiệt độ theo cài đặt. Khi nhu cầu sản xuất tăng, hệ thống cần tăng khả năng cấp nhiệt nhưng vẫn phải giữ dòng dầu ổn định. Khi dây chuyền giảm tốc độ hoặc dừng tạm thời, cần giảm công suất gia nhiệt theo trình tự để tránh dầu bị quá nhiệt trong vùng tuần hoàn.
Với dây chuyền có nhiều vùng nhiệt, từng vùng nên được kiểm soát độc lập khi cần thiết. Ví dụ, trục gia nhiệt, bồn keo và bộ sấy có thể có mức nhiệt khác nhau. Phân phối đúng lưu lượng và kiểm soát riêng từng vùng giúp hệ thống đáp ứng tốt hơn yêu cầu của từng công đoạn.
Vận hành liên tục và tiết kiệm năng lượng
Dây chuyền bao bì thường hoạt động trong thời gian dài, vì vậy bơm phải làm việc ổn định và hạn chế dừng máy ngoài kế hoạch. RY125-80-200 giúp duy trì dòng dầu tuần hoàn liên tục, giảm tình trạng phải gia nhiệt lại nhiều lần và rút ngắn thời gian đưa thiết bị về trạng thái sản xuất.
Khi hệ thống được điều khiển đúng, dầu truyền nhiệt chỉ cần bổ sung lượng nhiệt đã mất trong quá trình trao đổi. Việc tuần hoàn trong mạch kín giúp hạn chế thất thoát môi chất và giảm nhu cầu cấp nhiệt trực tiếp tại từng thiết bị. Biến tần có thể được sử dụng để điều chỉnh tốc độ bơm theo nhu cầu, nhưng phải bảo đảm lưu lượng tối thiểu cho lò và các vùng gia nhiệt.
Tiết kiệm năng lượng không chỉ phụ thuộc vào công suất động cơ. Bảo ôn đường ống, vệ sinh bộ trao đổi nhiệt, duy trì chất lượng dầu và cân bằng các nhánh đường ống cũng ảnh hưởng trực tiếp đến hiệu suất của hệ thống.
Yêu cầu lắp đặt bơm trong hệ thống dầu nhiệt
Bơm RY125-80-200 cần được lắp trên bệ chắc chắn, căn chỉnh đúng với động cơ và khớp nối. Đường hút phải đủ lớn, ngắn và thông thoáng để hạn chế tổn thất áp suất. Các mối nối cần được làm kín tốt để tránh không khí lọt vào và tránh rò rỉ dầu nóng.
Đường ống cấp và hồi phải được bố trí phù hợp với số lượng thiết bị sử dụng nhiệt. Các nhánh cần có van cách ly và van điều chỉnh để thuận tiện cho cân bằng lưu lượng, bảo trì hoặc xử lý khi một thiết bị tạm dừng.
Đường ống dầu nóng nên được bảo ôn để giảm thất thoát nhiệt và bảo vệ người vận hành. Bơm, van, gioăng và phớt phải được lựa chọn theo nhiệt độ, áp suất và đặc tính của dầu truyền nhiệt. Trước khi khởi động, thân bơm phải đầy dầu và hệ thống cần được xả khí đúng cách.
Bảo trì để duy trì hiệu quả tuần hoàn
Trong quá trình vận hành, cần theo dõi áp suất cửa hút, áp suất cửa xả, dòng điện động cơ, nhiệt độ ổ đỡ, độ rung và tiếng ồn. Áp suất giảm có thể do đường hút bị tắc, mức dầu thấp, van chưa mở đúng hoặc dầu thay đổi độ nhớt. Rung và tiếng ồn bất thường có thể liên quan đến lệch tâm, mất cân bằng, có khí hoặc xâm thực.
Phớt và các mối nối cần được kiểm tra thường xuyên vì dầu nóng rò rỉ có thể gây mất an toàn và làm giảm lượng dầu trong mạch. Ổ đỡ, khớp nối và trục cũng cần được kiểm tra để bảo đảm bơm hoạt động ổn định trong thời gian dài.
Dầu truyền nhiệt phải được kiểm tra tình trạng oxy hóa, cặn và độ nhớt. Dầu biến chất có thể làm tăng trở lực, gây tắc đường ống hoặc làm giảm hiệu quả truyền nhiệt. Bộ trao đổi nhiệt, trục gia nhiệt và các kênh dẫn dầu cần được vệ sinh theo kế hoạch để tránh lớp cặn làm giảm khả năng truyền nhiệt.
Bơm dầu truyền nhiệt RY125-80-200 là giải pháp tạo dòng tuần hoàn dầu nóng cho nhiều công đoạn trong ngành bao bì. Bơm đưa dầu từ lò gia nhiệt đến trục, khuôn, bồn, bộ trao đổi nhiệt và hệ thống sấy, sau đó đưa dầu hồi về lò để tiếp tục chu trình.
Nhờ duy trì lưu lượng và cột áp phù hợp, bơm giúp các thiết bị gia công bao bì giữ nhiệt ổn định, giảm dao động trong quá trình sản xuất và hạn chế lỗi do gia nhiệt không đều. Khi được lựa chọn đúng theo nhu cầu của dây chuyền, lắp đặt chuẩn và bảo trì định kỳ, RY125-80-200 góp phần nâng cao độ tin cậy, chất lượng sản phẩm và khả năng vận hành liên tục của hệ thống bao bì.
Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

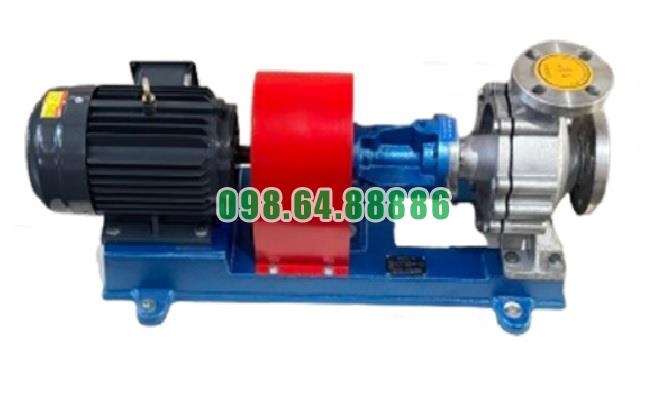

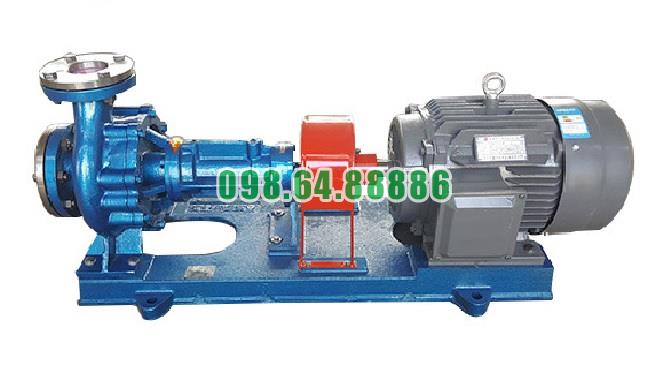

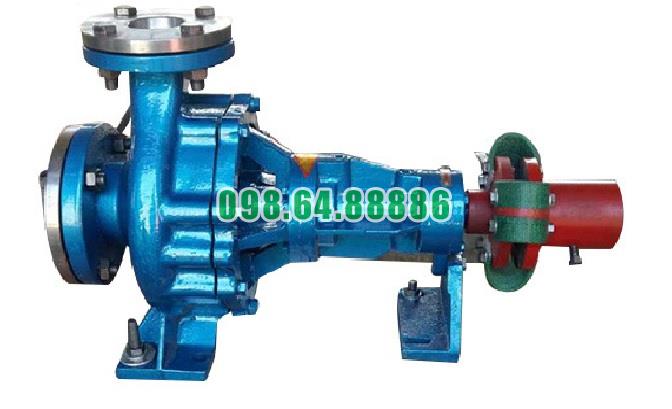

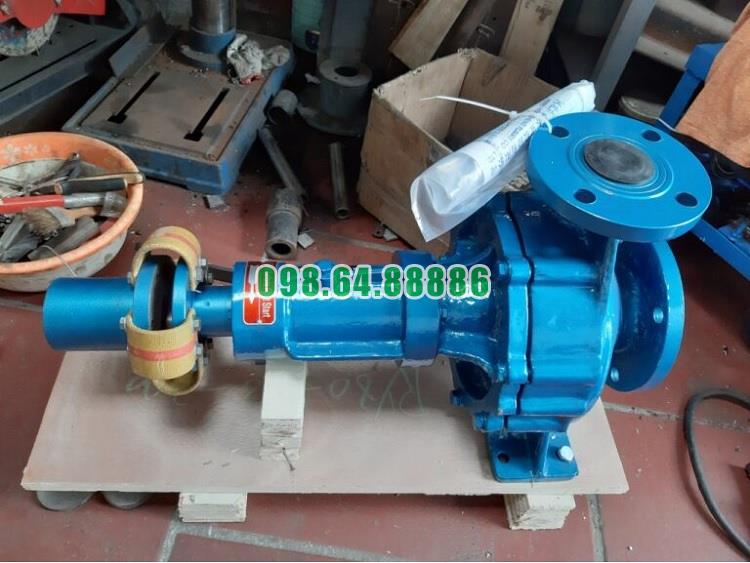

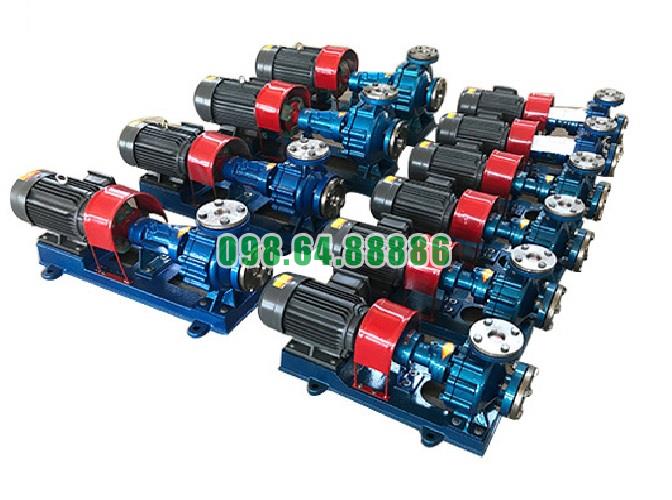

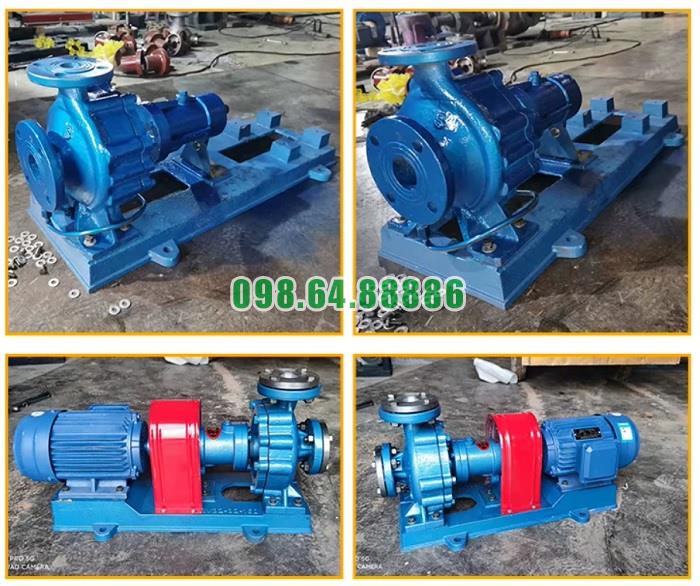

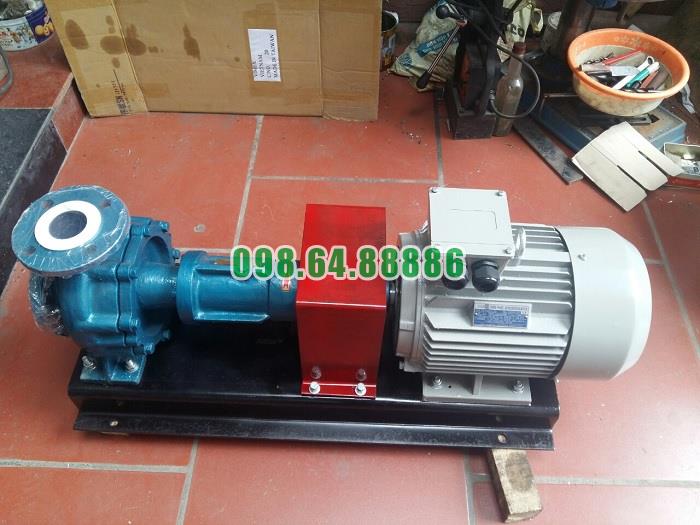

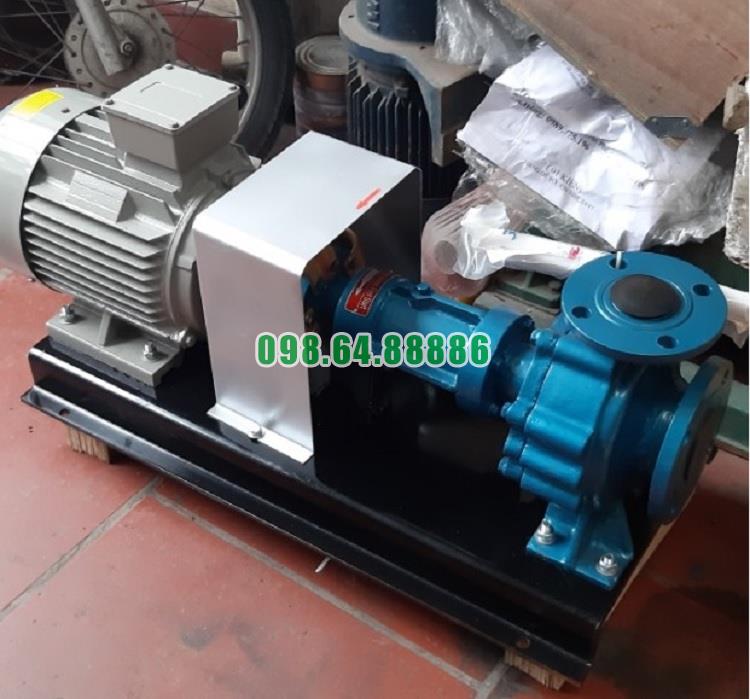

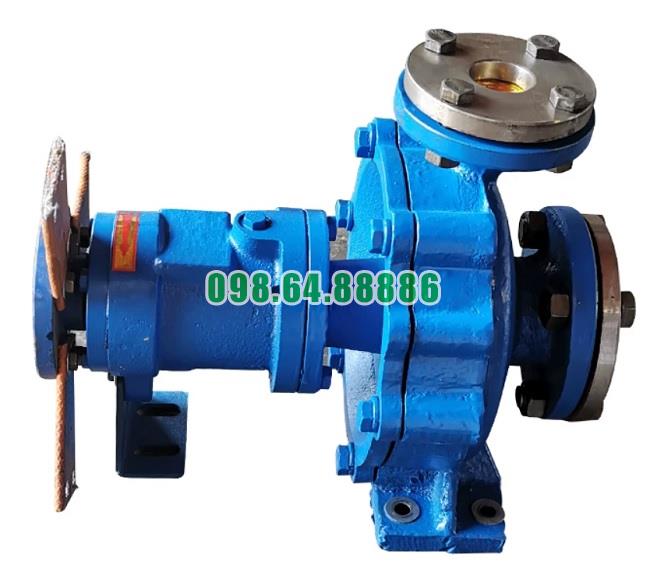

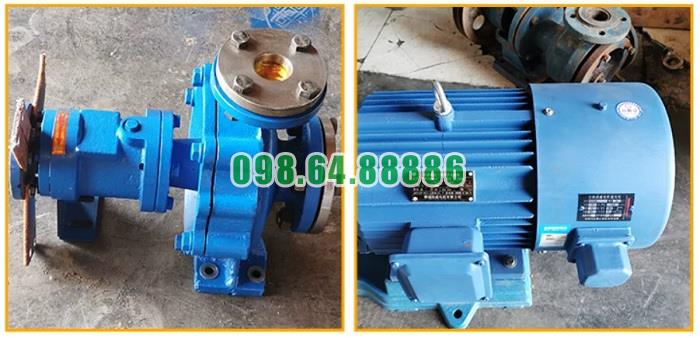

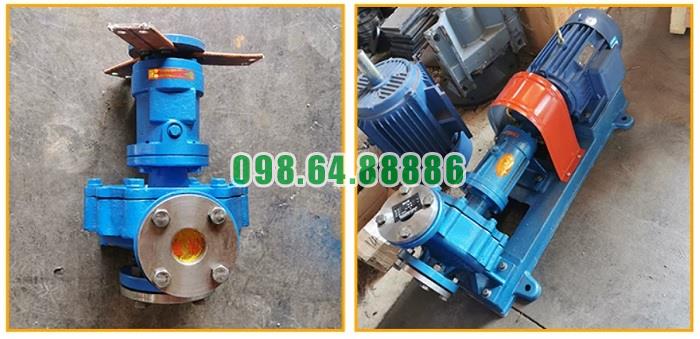

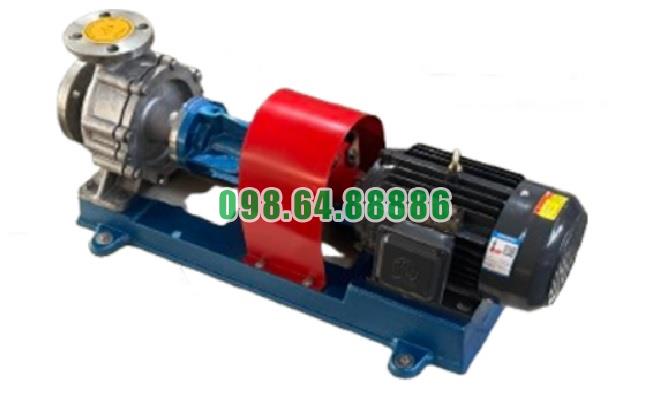

Hình ảnh thực tế bơm dầu truyền nhiệt RY
