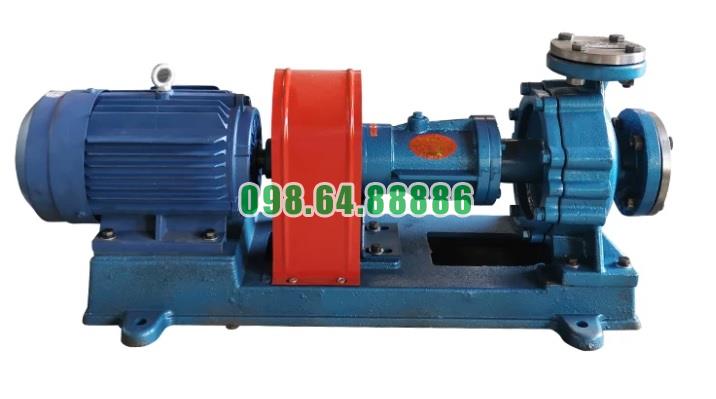

Thiết kế cân bằng giúp bơm dầu truyền nhiệt RY125-80-250 vận hành ổn định
Bơm dầu truyền nhiệt RY125-80-250 cần làm việc ổn định để duy trì dòng dầu nóng trong các hệ thống gia nhiệt công nghiệp. Trong đó, thiết kế cân bằng giữa bánh công tác, trục, ổ trục, khớp nối, thân bơm và động cơ có vai trò quan trọng trong việc hạn chế rung động, giảm tải cơ học và duy trì khả năng tuần hoàn dầu.
Một cụm bơm được cân bằng tốt giúp các bộ phận quay làm việc đồng tâm, lực tác động được phân bố phù hợp và quá trình truyền năng lượng từ động cơ đến dầu tải nhiệt diễn ra ổn định hơn. Đây là nền tảng để RY125-80-250 vận hành lâu dài, hạn chế rò rỉ và giảm nguy cơ dừng máy ngoài kế hoạch.
Thiết kế cân bằng trong bơm RY125-80-250 là gì?
Thiết kế cân bằng là sự phối hợp phù hợp giữa các bộ phận tĩnh và bộ phận quay của bơm. Bánh công tác phải được cân bằng, trục phải đồng tâm, ổ trục phải chịu tải đều, khớp nối phải căn chỉnh chính xác và thân bơm phải được lắp chắc chắn.
Sự cân bằng không chỉ thể hiện ở khối lượng của bánh công tác mà còn liên quan đến thủy lực, cơ khí, nhiệt độ và tải từ hệ thống đường ống.
Cân bằng cơ khí
Cân bằng cơ khí giúp bánh công tác, trục và khớp nối quay ổn định quanh trục thiết kế. Khi khối lượng phân bố đều, lực ly tâm phát sinh trong quá trình quay được kiểm soát tốt hơn.
Cân bằng cơ khí không phù hợp có thể làm tăng rung động, nhiệt độ ổ trục và tải lên phớt làm kín.
Cân bằng thủy lực
Dòng dầu cần phân bố phù hợp khi đi vào bánh công tác và rời khỏi thân bơm. Dòng chảy không đều tạo lực thủy lực dao động, ảnh hưởng đến trục và ổ trục.
Thiết kế thân bơm, cửa hút, bánh công tác và cửa xả cần phối hợp để hạn chế rối và giảm dao động áp suất.
Cân bằng nhiệt
Bơm làm việc với dầu có nhiệt độ cao nên các bộ phận có thể giãn nở khác nhau. Cân bằng nhiệt giúp hạn chế biến dạng, ma sát và thay đổi khe hở khi nhiệt độ tăng.
Quá trình gia nhiệt và làm nguội cần được thực hiện từ từ để giảm tác động của sốc nhiệt lên cụm bơm.
Bánh công tác cân bằng giúp giảm rung động
Bánh công tác là bộ phận quay và trực tiếp truyền năng lượng cho dầu tải nhiệt. Nếu bánh công tác bị mất cân bằng, lực ly tâm không phân bố đều và rung động sẽ truyền đến toàn bộ cụm bơm.
Thiết kế cân bằng giúp bánh công tác quay ổn định, duy trì dòng dầu và giảm tải lên trục, ổ trục cùng phớt.
Nguyên nhân bánh công tác mất cân bằng
Cặn bám không đều, mài mòn một phía, cong cánh, nứt hoặc va chạm với vật cứng đều có thể làm thay đổi khối lượng của bánh công tác.
Dầu có tạp chất và hiện tượng xâm thực cũng có thể làm bề mặt cánh bị tổn thương, ảnh hưởng đến sự cân bằng trong quá trình quay.
Ảnh hưởng đến quá trình tuần hoàn dầu
Bánh công tác mất cân bằng không chỉ gây rung mà còn làm dòng dầu dao động. Lưu lượng và cột áp có thể giảm, khiến thiết bị sử dụng nhiệt nhận dầu không đều.
Bánh công tác sạch, nguyên vẹn và được cân bằng giúp RY125-80-250 duy trì khả năng tuần hoàn ổn định hơn.
Trục đồng tâm giúp truyền năng lượng ổn định
Trục bơm truyền mô men từ động cơ đến bánh công tác. Trục phải duy trì độ thẳng và độ đồng tâm để bánh công tác quay đúng vị trí bên trong thân bơm.
Trục bị cong hoặc lệch làm tăng tải lên ổ trục, phớt và khớp nối. Đây là một trong những nguyên nhân thường làm cụm bơm rung và phát nhiệt.
Duy trì độ thẳng của trục
Trục cần được kiểm tra khi bơm có rung động, tiếng ồn hoặc rò rỉ phớt. Trục cong có thể khiến bánh công tác quay lệch và tạo lực không đều.
Khi thay thế hoặc tháo lắp các bộ phận, cần bảo đảm trục không bị va đập hoặc biến dạng.
Căn chỉnh trục bơm và động cơ
Trục động cơ và trục bơm cần được căn chỉnh đồng tâm thông qua khớp nối. Căn chỉnh chính xác giúp giảm lực lệch và hỗ trợ truyền mô men hiệu quả.
Sau khi kết nối đường ống, cần kiểm tra lại căn tâm vì lực từ đường ống có thể làm dịch chuyển cụm bơm.
Ổ trục chịu tải đều trong thiết kế cân bằng
Ổ trục đỡ trục và chịu các tải phát sinh trong quá trình quay. Khi bánh công tác, trục và khớp nối cân bằng, tải lên ổ trục được phân bố phù hợp hơn.
Ổ trục làm việc trong điều kiện cân bằng sẽ ít phát nhiệt, ít rung và có tuổi thọ tốt hơn.
Giảm tải lệch lên ổ trục
Lệch tâm, mất cân bằng bánh công tác hoặc đường ống tạo lực có thể khiến ổ trục chịu tải lệch. Tình trạng này làm nhiệt độ tăng và thúc đẩy quá trình mài mòn.
Theo dõi độ rung và nhiệt độ ổ trục giúp nhận biết sớm sự thay đổi của tải.
Kiểm soát bôi trơn ổ trục
Bôi trơn phù hợp giúp giảm ma sát và hỗ trợ tản nhiệt. Thiếu bôi trơn hoặc dùng sai chất bôi trơn có thể làm ổ trục nóng, phát tiếng kêu và giảm tuổi thọ.
Việc kiểm tra bôi trơn cần thực hiện theo điều kiện làm việc của cụm ổ trục và hướng dẫn kỹ thuật của thiết bị.
Khớp nối cân chỉnh giúp giảm rung toàn cụm
Khớp nối truyền mô men từ động cơ đến trục bơm. Nếu khớp nối bị lệch, lực không đồng tâm sẽ truyền đến trục, ổ trục và phớt.
Thiết kế cân bằng yêu cầu khớp nối được lắp đúng, có bộ phận bảo vệ và được kiểm tra sau các đợt bảo trì hoặc thay đổi đường ống.
Hạn chế lực lệch tâm
Khớp nối đồng tâm giúp hai trục quay quanh cùng một đường tâm. Điều này giảm tải ngang và hạn chế rung động trong quá trình bơm hoạt động.
Khớp nối bị mòn hoặc biến dạng cần được kiểm tra trước khi đưa bơm trở lại vận hành.
Bảo vệ phớt làm kín
Rung động từ khớp nối có thể làm bề mặt phớt tiếp xúc không đều và nhanh rò rỉ. Căn chỉnh tốt giúp phớt duy trì độ kín khi bơm làm việc với dầu nóng.
Khi phớt rò rỉ liên tục, cần kiểm tra cả khớp nối, trục và ổ trục thay vì chỉ thay phớt.
Thân bơm và bệ máy tạo nền tảng ổn định
Thân bơm giữ bánh công tác, dẫn hướng dòng dầu và chịu áp suất bên trong. Bệ máy giữ toàn bộ cụm bơm và động cơ ở vị trí ổn định.
Thân bơm chắc chắn cùng bệ máy vững giúp hạn chế chuyển động không mong muốn và duy trì độ đồng tâm của các bộ phận.
Vai trò của thân bơm
Thân bơm cần duy trì hình dạng buồng dẫn dòng khi chịu nhiệt độ và áp suất. Thân bị biến dạng có thể làm thay đổi khe hở và tạo lực thủy lực không đều.
Các mối ghép, mặt bích và vị trí lắp ổ trục cần được kiểm tra khi bơm xuất hiện rung hoặc rò rỉ.
Vai trò của bệ máy
Bệ máy không phẳng, nền móng yếu hoặc bu lông neo lỏng có thể làm cụm bơm rung dù các chi tiết quay vẫn còn tốt.
Cần kiểm tra độ chắc chắn của bệ và bu lông neo trong quá trình bảo trì. Bệ máy phải đủ cứng để chịu trọng lượng và lực vận hành của cả cụm.
Đường ống cân bằng giúp bảo vệ cụm bơm
Đường ống cấp và hồi có thể tạo lực, rung động và tải nhiệt lên bơm. Nếu đường ống được lắp không đúng, thân bơm có thể bị kéo lệch, ảnh hưởng đến căn tâm và phớt.
Thiết kế cân bằng của cụm bơm cần đi kèm với bố trí đường ống hợp lý, giá đỡ độc lập và phương án bù giãn nở.
Giảm tải từ trọng lượng đường ống
Đường ống phải có giá đỡ riêng, không để trọng lượng dồn lên cửa hút hoặc cửa xả. Lực kéo từ đường ống có thể làm biến dạng mặt bích và thân bơm.
Sau khi lắp đặt, cần kiểm tra khả năng quay tự do của trục và độ đồng tâm giữa bơm với động cơ.
Kiểm soát giãn nở nhiệt
Đường ống dầu nóng giãn nở khi nhiệt độ tăng. Nếu không có phương án hấp thụ chuyển vị, lực giãn nở có thể truyền đến bơm.
Bố trí khớp nối, giá đỡ và đoạn bù phù hợp giúp hạn chế ảnh hưởng của nhiệt đến độ cân bằng cơ khí.
Thiết kế cân bằng hỗ trợ ổn định dòng dầu
Cân bằng cơ khí và thủy lực giúp dầu đi qua bơm đều hơn. Khi dòng dầu vào bánh công tác ổn định và dòng ra ít dao động, bơm có điều kiện duy trì lưu lượng cùng cột áp.
Điều này đặc biệt quan trọng trong hệ thống dầu nóng, nơi thiết bị công nghệ cần dòng nhiệt liên tục.
Hạn chế dòng chảy không đều
Cửa hút, đường hút và bánh công tác cần được bố trí để dầu đi vào vùng tâm với hướng phù hợp. Dòng vào lệch hoặc có khí làm lực thủy lực dao động.
Đường hút cần thông thoáng, không tích khí và luôn có đủ dầu cho bơm.
Duy trì áp suất xả ổn định
Thân bơm và bánh công tác cân bằng giúp dầu được đẩy ra cửa xả với áp suất ít dao động hơn. Áp suất ổn định hỗ trợ dầu đi qua đường ống và thiết bị trao đổi nhiệt.
Đường xả cũng phải được thiết kế đúng để không tạo trở lực quá cao hoặc làm thay đổi bất thường điểm làm việc.
Thiết kế cân bằng giúp kiểm soát nhiệt độ
Rung động và ma sát là những nguyên nhân làm tăng nhiệt tại ổ trục, phớt và khớp nối. Cụm bơm cân bằng giúp giảm các nguồn phát nhiệt cơ học này.
Kết hợp với khả năng tản nhiệt tự nhiên, thiết kế cân bằng hỗ trợ bơm làm việc ổn định trong môi trường dầu nóng.
Giảm phát nhiệt tại ổ trục
Ổ trục chịu tải đều sẽ giảm ma sát và hạn chế tăng nhiệt. Khi ổ trục nóng bất thường, cần kiểm tra căn tâm, bôi trơn và tình trạng bánh công tác.
Không nên tiếp tục vận hành tải cao nếu nhiệt độ ổ trục tăng nhanh.
Giảm phát nhiệt tại phớt
Trục quay lệch hoặc rung làm bề mặt phớt ma sát không đều. Căn chỉnh tốt giúp phớt chịu tải phù hợp và giảm nguy cơ rò rỉ dầu nóng.
Phớt vẫn cần được lựa chọn đúng vật liệu theo nhiệt độ và loại dầu sử dụng.
Lợi ích của thiết kế cân bằng đối với vận hành nhà máy
Thiết kế cân bằng giúp RY125-80-250 hoạt động ổn định hơn trong các hệ thống yêu cầu tuần hoàn dầu nóng liên tục. Khi rung động, ma sát và tải lệch được kiểm soát, nguy cơ hư hỏng lan sang các bộ phận khác cũng giảm.
Điều này hỗ trợ nhà máy duy trì dòng dầu, hạn chế dừng máy và chủ động hơn trong công tác bảo trì.
Giảm rung động và tiếng ồn
Cụm bơm cân bằng giúp hạn chế rung động truyền đến nền, đường ống và thiết bị xung quanh. Tiếng ồn giảm cũng tạo điều kiện thuận lợi cho việc nhận biết các dấu hiệu bất thường.
Nếu rung động tăng, cần kiểm tra bánh công tác, trục, ổ trục, khớp nối và bệ máy.
Hỗ trợ kéo dài tuổi thọ linh kiện
Bánh công tác, trục, ổ trục, phớt và khớp nối ít chịu tải bất thường sẽ có điều kiện làm việc bền hơn. Chi phí thay thế và thời gian sửa chữa có thể được kiểm soát tốt hơn.
Tuổi thọ thực tế vẫn phụ thuộc vào nhiệt độ dầu, chất lượng dầu, tải vận hành và chế độ bảo trì.
Kiểm tra độ cân bằng trong quá trình bảo trì
Để duy trì sự ổn định, cần kiểm tra định kỳ độ rung, nhiệt độ ổ trục, tình trạng khớp nối, phớt, bánh công tác và bệ máy. Các thông số nên được ghi nhận để nhận biết xu hướng thay đổi.
Khi tháo lắp bơm, cần bảo đảm các chi tiết được lắp đúng vị trí và kiểm tra lại căn tâm trước khi vận hành.
Kiểm tra rung động
Rung động tăng có thể liên quan đến bánh công tác mất cân bằng, trục cong, khớp nối lệch, ổ trục mòn hoặc đường ống tạo tải.
Cần tìm đúng nguyên nhân trước khi thay thế linh kiện để tránh sự cố lặp lại.
Kiểm tra bánh công tác
Bánh công tác cần được kiểm tra cặn bám, mài mòn, biến dạng và tình trạng cân bằng. Cặn không đều trên cánh có thể làm thay đổi phân bố khối lượng.
Sau khi vệ sinh hoặc thay thế, cần kiểm tra khả năng quay tự do và độ ổn định của cụm quay.
Kiểm tra căn tâm sau lắp đặt
Căn tâm cần được kiểm tra sau khi thay động cơ, tháo khớp nối, sửa bệ máy hoặc lắp lại đường ống. Sai lệch nhỏ có thể trở nên rõ rệt khi bơm làm việc ở nhiệt độ cao.
Căn chỉnh đúng giúp bảo vệ trục, ổ trục và phớt trong quá trình vận hành.
Điều kiện để thiết kế cân bằng phát huy hiệu quả
Bơm RY125-80-250 cần được vận hành đúng lưu lượng, cột áp, nhiệt độ, tốc độ quay và độ nhớt của dầu. Bơm chạy khô, thiếu dầu hoặc làm việc ngoài điểm thiết kế đều có thể làm mất ổn định.
Đường hút phải thông thoáng, đường xả không bị tắc và đường ống phải có giá đỡ độc lập. Dầu tải nhiệt cần được kiểm soát chất lượng để hạn chế cặn, tạp chất và mài mòn bánh công tác.
Công tác bảo trì cần tập trung vào các bộ phận quay, làm kín, dẫn dòng và kết nối. Phát hiện sớm rung động hoặc nhiệt độ bất thường giúp duy trì sự cân bằng của toàn bộ cụm bơm.
Thiết kế cân bằng giúp bơm dầu truyền nhiệt RY125-80-250 vận hành ổn định nhờ kiểm soát sự phối hợp giữa bánh công tác, trục, ổ trục, khớp nối, thân bơm, bệ máy và đường ống.
Cân bằng cơ khí giúp giảm rung động, cân bằng thủy lực hỗ trợ duy trì dòng dầu, còn cân bằng nhiệt hạn chế ảnh hưởng của giãn nở và phát nhiệt trong môi trường dầu nóng. Những yếu tố này góp phần bảo vệ phớt, ổ trục, bánh công tác và động cơ.
Khi được lắp đặt chính xác, căn chỉnh đúng, vận hành trong giới hạn thiết kế và bảo trì định kỳ, RY125-80-250 có thể duy trì dòng dầu tải nhiệt ổn định, giảm nguy cơ sự cố và đáp ứng tốt yêu cầu vận hành liên tục trong nhà máy.
Tính năng nổi bật của bơm dầu truyền nhiệt RY125-80-250
Bơm dầu truyền nhiệt RY125-80-250 là thiết bị được sử dụng trong các hệ thống tuần hoàn dầu nóng, nơi cần vận chuyển dầu tải nhiệt đến bồn phản ứng, máy sấy, bộ trao đổi nhiệt, máy ép, khuôn hoặc đường ống công nghệ. Những tính năng nổi bật của bơm nằm ở khả năng tạo dòng dầu ổn định, làm việc trong môi trường nhiệt độ cao và đáp ứng nhu cầu vận hành liên tục của nhiều nhà máy.
Bơm không trực tiếp tạo nhiệt mà nhận năng lượng từ động cơ để đưa dầu nóng qua mạch tuần hoàn. Khi dầu được gia nhiệt tại lò dầu nóng, bơm vận chuyển dầu đến thiết bị sử dụng nhiệt rồi đưa dầu quay về đường hồi.
Thông số thực tế như lưu lượng, cột áp, tốc độ quay, công suất động cơ, nhiệt độ cho phép và vật liệu phớt có thể thay đổi theo nhà sản xuất hoặc cấu hình đặt hàng. Vì vậy, các tính năng cần được đối chiếu với đúng phiên bản RY125-80-250 trước khi lựa chọn.
Khả năng tuần hoàn dầu nóng ổn định
Tạo dòng dầu liên tục
Bơm RY125-80-250 tạo dòng chảy để dầu tải nhiệt di chuyển liên tục giữa lò gia nhiệt và thiết bị công nghệ. Dòng dầu sau khi truyền nhiệt quay về đường hồi và tiếp tục được bơm vào chu trình.
Khả năng duy trì dòng dầu ổn định giúp hạn chế dao động nhiệt trong bồn phản ứng, máy sấy, bộ trao đổi nhiệt và các thiết bị sử dụng nhiệt.
Phù hợp với mạch dầu tuần hoàn
Bơm được sử dụng trong mạch dầu nóng kín hoặc bán kín tùy thiết kế hệ thống. Dầu không cần tiếp xúc trực tiếp với sản phẩm mà truyền nhiệt qua áo bồn, coil, tấm gia nhiệt hoặc bộ trao đổi nhiệt.
Cấu hình này phù hợp với các dây chuyền cần gia nhiệt gián tiếp và duy trì nhiệt trong thời gian dài.
Hỗ trợ cấp dầu đến nhiều thiết bị
Trong hệ thống công nghiệp, dầu nóng có thể được phân phối đến nhiều bồn, máy sấy hoặc bộ trao đổi nhiệt. Bơm cung cấp năng lượng để dầu đi qua đường cấp và các nhánh gia nhiệt.
Khả năng phân phối thực tế phụ thuộc vào lưu lượng, cột áp, tổng trở lực và cách cân bằng đường ống. Bơm cần được lựa chọn theo tải đồng thời của hệ thống.

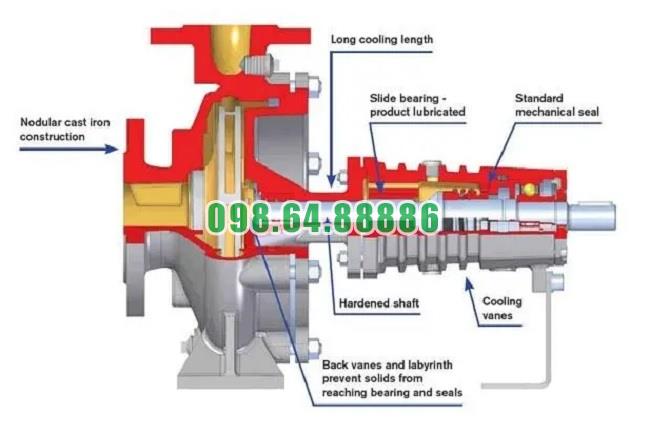

Kết cấu bơm ly tâm phù hợp với dầu truyền nhiệt
Cánh bơm truyền năng lượng cho dầu
Cánh bơm nhận chuyển động quay từ trục và truyền năng lượng cho dầu. Dầu đi vào vùng tâm cánh, được gia tốc ra phía ngoài rồi chuyển đến khoang xoắn của thân bơm.
Hình dạng, đường kính và tình trạng cánh ảnh hưởng đến lưu lượng, cột áp và hiệu suất. Cánh cần phù hợp với độ nhớt, nhiệt độ và đặc tính của dầu tải nhiệt.
Thân bơm dẫn dòng và tạo áp suất
Thân bơm bao quanh cánh và dẫn dầu đến cửa xả. Khoang xoắn giúp chuyển một phần động năng của dòng dầu thành áp năng.
Thiết kế thân bơm phù hợp giúp dầu vượt qua trở lực của đường ống, van, bộ lọc, áo gia nhiệt và bộ trao đổi nhiệt. Thân bị mòn hoặc bám cặn có thể làm giảm hiệu suất tạo áp.
Trục truyền động ổn định
Trục truyền mô-men xoắn từ động cơ đến cánh bơm. Trục cần có độ cứng và độ đồng tâm phù hợp với tốc độ quay.
Trục quay ổn định giúp hạn chế rung, bảo vệ phớt và duy trì vị trí làm việc của cánh. Trục bị cong hoặc mòn có thể gây rò rỉ và giảm hiệu suất.
Khả năng làm việc trong môi trường nhiệt độ cao
Thích hợp với mạch dầu nóng
Bơm được sử dụng trong hệ thống có dầu truyền nhiệt ở nhiệt độ cao hơn nhiều so với các mạch nước thông thường. Các bộ phận như thân bơm, phớt, gioăng, trục và ổ trục cần được lựa chọn theo điều kiện nhiệt.
Nhiệt độ cho phép không nên suy đoán chỉ từ tên model. Cần căn cứ vào cấu hình cụ thể, loại dầu và giới hạn của nhà sản xuất.
Phớt và gioăng phù hợp với nhiệt độ
Phớt cơ khí giúp giữ dầu trong khoang bơm tại vị trí trục xuyên qua thân. Gioăng giúp làm kín các mặt ghép, cửa bơm và nắp bơm.
Khi vật liệu phớt và gioăng phù hợp với dầu nóng, nguy cơ chai, nứt hoặc mất đàn hồi được hạn chế. Đây là yếu tố quan trọng để duy trì độ kín trong quá trình vận hành.
Hạn chế ảnh hưởng của giãn nở nhiệt
Dầu nóng làm các chi tiết kim loại và đường ống giãn nở. Bơm cần được lắp trên bệ chắc chắn, đường ống có giá đỡ độc lập và có giải pháp bù giãn nở phù hợp.
Thiết kế lắp đặt đúng giúp hạn chế lực truyền vào thân bơm, khớp nối và mặt bích khi hệ thống tăng nhiệt.
Khả năng tạo lưu lượng và cột áp cho hệ thống dầu nóng
Đáp ứng nhu cầu vận chuyển dầu
Lưu lượng thể hiện lượng dầu được bơm qua hệ thống trong một khoảng thời gian. Bơm RY125-80-250 cần được lựa chọn theo tổng nhu cầu của các thiết bị sử dụng nhiệt.
Lưu lượng phải đủ để dàn gia nhiệt, áo bồn hoặc bộ trao đổi nhiệt nhận được lượng dầu cần thiết. Lưu lượng quá thấp gây thiếu nhiệt, còn quá cao có thể làm tăng công suất tiêu thụ.
Tạo cột áp vượt tổng trở lực
Cột áp giúp dầu vượt qua ma sát đường ống và trở lực tại van, bộ lọc, bộ trao đổi nhiệt cùng các nhánh gia nhiệt. Hệ thống càng dài và nhiều thiết bị thì yêu cầu tính toán cột áp càng quan trọng.
Cột áp luôn gắn với một mức lưu lượng cụ thể trên đường đặc tính bơm. Không nên xem giá trị cột áp riêng lẻ là khả năng cố định trong mọi điều kiện.
Làm việc trong vùng điểm thiết kế
Bơm hoạt động ổn định nhất khi điểm làm việc nằm trong vùng phù hợp của đường đặc tính. Khi bơm chạy quá xa điểm thiết kế, rung, nhiệt độ và công suất tiêu thụ có thể tăng.
Việc lựa chọn đúng điểm làm việc giúp bơm tạo dòng dầu hiệu quả và hạn chế hao mòn các bộ phận.
Khả năng vận hành liên tục trong nhà máy
Phù hợp với dây chuyền hoạt động theo ca
Nhiều nhà máy hóa chất, nhựa, cao su, dầu khí, thực phẩm và dược phẩm cần duy trì hệ thống dầu nóng trong nhiều giờ. Bơm RY125-80-250 được sử dụng để giữ dòng dầu tuần hoàn trong suốt thời gian sản xuất.
Khả năng vận hành dài giờ phụ thuộc vào việc bơm có làm việc đúng nhiệt độ, lưu lượng, cột áp và độ nhớt dầu hay không.
Cụm ổ trục hỗ trợ trục quay
Ổ trục giúp giữ trục đúng vị trí và giảm ma sát. Khi được bôi trơn phù hợp, ổ trục hỗ trợ cụm quay làm việc ổn định hơn.
Nhiệt độ ổ trục cần được theo dõi trong quá trình vận hành. Nhiệt tăng, tiếng ồn hoặc rung bất thường có thể là dấu hiệu cần kiểm tra.
Khớp nối truyền công suất
Khớp nối kết nối động cơ với trục bơm và truyền mô-men xoắn. Khớp nối được căn chỉnh đúng giúp giảm tải phụ lên ổ trục và phớt.
Tấm che khớp nối cần được lắp đầy đủ để bảo vệ người vận hành. Việc kiểm tra chỉ được thực hiện khi thiết bị đã dừng và ngắt nguồn.
Thiết kế thuận tiện cho lắp đặt
Bố trí trên bệ cố định
Bơm và động cơ có thể được bố trí trên bệ hoặc khung đỡ phù hợp với mặt bằng nhà máy. Bệ chắc chắn giúp hạn chế rung và duy trì độ đồng tâm.
Kích thước bệ, vị trí bu lông, cao độ trục và khoảng hở tháo lắp cần được xác nhận theo bản vẽ của đúng phiên bản bơm.
Kết nối với đường ống dầu nóng
Cửa hút và cửa xả được kết nối với đường hồi và đường cấp của hệ thống. Đường ống cần được căn chỉnh trước khi siết mặt bích.
Không nên dùng bu lông mặt bích để kéo đường ống về vị trí vì lực này có thể truyền vào thân bơm và gây lệch trục.
Thuận tiện kiểm tra phớt và khớp nối
Khu vực đặt bơm cần có khoảng trống để quan sát phớt, kiểm tra khớp nối, đo rung và tháo các chi tiết khi bảo trì.
Không gian bảo trì được tính toán ngay từ đầu giúp rút ngắn thời gian dừng máy và hạn chế phải tháo đường ống khi sửa chữa.
Khả năng ứng dụng trong nhiều ngành công nghiệp
Ngành hóa chất
Bơm được sử dụng để tuần hoàn dầu nóng qua áo bồn phản ứng, bồn phối trộn và thiết bị cô đặc. Dòng dầu ổn định giúp duy trì nhiệt độ cho các quá trình tổng hợp và xử lý hóa chất.
Cấu hình phớt, gioăng và vật liệu cần phù hợp với loại dầu cùng môi trường xung quanh.
Ngành sản xuất nhựa
Trong dây chuyền nhựa, bơm có thể cấp dầu cho bồn phản ứng polymer, máy đùn, máy ép, khuôn, máy cán và máy sấy hạt nhựa.
Dầu nóng truyền nhiệt gián tiếp, hỗ trợ nguyên liệu đạt trạng thái nóng chảy hoặc độ nhớt phù hợp cho quá trình tạo hình.
Ngành cao su
Bơm được dùng trong hệ thống gia nhiệt máy cán, máy phối trộn, khuôn và thiết bị lưu hóa. Nhiệt độ dầu ổn định hỗ trợ nguyên liệu nhận nhiệt đều hơn.
Lưu lượng cần được tính theo số lượng thiết bị hoạt động đồng thời và tổng trở lực của đường dầu.
Ngành dầu khí và hóa dầu
Dầu nóng có thể cấp nhiệt cho bồn chứa dầu nặng, đường ống, bộ trao đổi nhiệt và thiết bị xử lý. Bơm duy trì dòng dầu qua các điểm cần bù nhiệt.
Khu vực dầu khí thường có yêu cầu riêng về động cơ, thiết bị điện và an toàn cháy nổ. Cấu hình bơm phải phù hợp với điều kiện lắp đặt.
Ngành thực phẩm, dược phẩm và mỹ phẩm
Bơm có thể được sử dụng để tuần hoàn dầu qua áo bồn nấu, bồn phối trộn, bồn nhũ hóa và dàn trao đổi nhiệt. Gia nhiệt gián tiếp giúp duy trì nhiệt cho nguyên liệu mà không tiếp xúc trực tiếp với nguồn lửa.
Mạch dầu phải kín, tách biệt với sản phẩm và sử dụng vật liệu phù hợp với yêu cầu vệ sinh.
Ngành dệt nhuộm, gỗ và máy sấy
Dầu nóng được đưa qua dàn trao đổi nhiệt để làm nóng không khí trong máy sấy vải, sấy gỗ, sấy hóa chất hoặc sấy nguyên liệu. Bơm duy trì dòng dầu qua dàn gia nhiệt.
Nhiệt độ không khí ổn định hỗ trợ giảm ẩm và hạn chế sản phẩm bị sấy không đều.
Khả năng bảo vệ hệ thống khi lựa chọn đúng
Hạn chế chạy khô
Bơm cần được lắp và vận hành trong điều kiện có đủ dầu tại cửa hút. Bơm chạy khô làm phớt nóng nhanh và có thể gây hư hỏng nghiêm trọng.
Thiết kế hệ thống nên có giải pháp kiểm soát mức dầu, xả khí và xác nhận điều kiện hút trước khi khởi động.
Hạn chế rung do lắp đặt sai
Bệ chắc chắn, khớp nối đồng tâm và đường ống có giá đỡ độc lập giúp giảm rung. Rung thấp hơn hỗ trợ bảo vệ phớt, ổ trục và cánh bơm.
Tuy nhiên, việc bơm có ít rung hay không còn phụ thuộc vào chất lượng căn chỉnh và tình trạng vận hành.
Hạn chế rò rỉ dầu nóng
Phớt, gioăng và mặt bích phù hợp giúp duy trì độ kín. Kiểm tra rò rỉ sớm giúp giảm nguy cơ bỏng, khói dầu và ảnh hưởng đến thiết bị xung quanh.
Khu vực bơm cần có biện pháp thu gom và xử lý dầu nếu phát sinh sự cố.
Điều kiện để phát huy các tính năng của bơm
Chọn đúng loại dầu
Dầu cần có độ nhớt, nhiệt độ làm việc và tính chất phù hợp với bơm. Dầu bị oxy hóa hoặc tạo cặn có thể làm tăng trở lực và ảnh hưởng đến cánh, phớt cùng bộ lọc.
Khi thay dầu, cần kiểm tra khả năng tương thích với vật liệu làm kín.
Tính đúng lưu lượng và cột áp
Cần tính tổng nhu cầu của các thiết bị sử dụng nhiệt và tổng trở lực của đường ống. Chọn sai điểm làm việc có thể làm bơm quá tải hoặc thiếu lưu lượng.
Đường đặc tính của đúng phiên bản bơm cần được đối chiếu với điều kiện thực tế.
Lắp đặt đúng kỹ thuật
Bơm cần được đặt trên bệ chắc, căn chỉnh khớp nối, đỡ đường ống độc lập và bảo đảm đường hút không lọt khí. Các mối nối phải được siết đều và dùng gioăng phù hợp.
Lắp đặt đúng giúp phát huy khả năng tuần hoàn và giảm sự cố trong quá trình vận hành.
Bảo trì theo tình trạng thực tế
Phớt, ổ trục, cánh bơm, khớp nối, bộ lọc và chất lượng dầu cần được kiểm tra định kỳ. Nhiệt độ, rung, tiếng ồn, áp suất và lưu lượng nên được theo dõi theo thời gian.
Bảo trì chủ động giúp bơm duy trì tính năng và hạn chế dừng máy ngoài kế hoạch.
Các tính năng nổi bật của bơm dầu truyền nhiệt RY125-80-250 gồm khả năng tuần hoàn dầu nóng, tạo lưu lượng và cột áp cho mạch dầu, làm việc trong môi trường nhiệt độ cao, hỗ trợ vận hành liên tục, kết nối với nhiều thiết bị gia nhiệt và thuận tiện cho lắp đặt, kiểm tra, bảo trì.
Bơm có thể được ứng dụng trong các ngành hóa chất, nhựa, cao su, dầu khí, thực phẩm, dược phẩm, dệt nhuộm, gỗ và các hệ thống máy sấy công nghiệp. Dòng dầu ổn định giúp thiết bị nhận nhiệt đều và hỗ trợ quá trình sản xuất.
Để các tính năng phát huy hiệu quả, cần lựa chọn đúng lưu lượng, cột áp, nhiệt độ, độ nhớt dầu, vật liệu phớt, công suất động cơ và điều kiện hút. Vì cấu hình có thể thay đổi theo nhà sản xuất, thông số thực tế của đúng phiên bản RY125-80-250 cần được xác nhận trước khi lắp đặt và vận hành.
Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY
Hình ảnh thực tế bơm dầu truyền nhiệt RY
