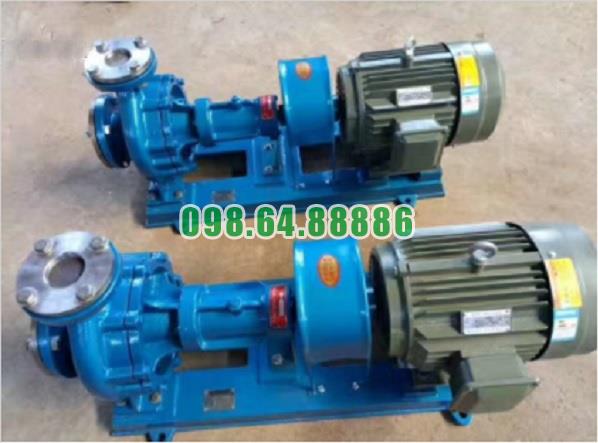

Bơm dầu nóng công nghiệp RY100-65-200 cột áp 50 m, công suất 22 kW, lưu lượng 100 m3/h

Động cơ kết hợp với Bơm dầu truyền nhiệt RY100-65-200 cần đáp ứng điều kiện gì

Động cơ kết hợp với Bơm dầu truyền nhiệt RY100-65-200 cần đáp ứng đúng công suất, tốc độ quay và yêu cầu lắp đặt để bơm đạt lưu lượng, cột áp thiết kế và vận hành ổn định.

Công suất động cơ phù hợp

Tại điểm làm việc 100 m³/h, cột áp 50 m, bơm sử dụng động cơ 22 kW. Công suất này cần được bảo đảm để đáp ứng tải của bơm trong quá trình vận hành.

Tốc độ quay đúng yêu cầu

Động cơ cần duy trì tốc độ khoảng 2.900 vòng/phút. Nếu tốc độ thấp hơn, lưu lượng và cột áp của bơm có thể không đạt yêu cầu thiết kế.

Chiều quay phải chính xác

Khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ. Vì vậy, cần kiểm tra chiều quay động cơ trước khi đưa bơm vào vận hành chính thức.

Động cơ phải được căn đồng tâm với bơm

Trục động cơ và trục bơm phải được căn chỉnh đồng tâm chính xác. Sai lệch lớn có thể làm tăng rung, ma sát, nóng ổ bi và giảm tuổi thọ của cụm bơm.

Truyền động qua khớp nối mềm

Bơm và động cơ được liên kết bằng khớp nối mềm kiểu ba chấu. Khớp nối phải được lắp đúng và kiểm tra độ chắc chắn trước khi vận hành.

Lựa chọn loại động cơ phù hợp môi trường

Dòng bơm RY có thể kết hợp với động cơ thông thường hoặc động cơ phòng nổ. Việc lựa chọn loại nào cần căn cứ vào điều kiện an toàn của khu vực lắp đặt.

Động cơ kết hợp với Bơm dầu truyền nhiệt RY100-65-200 cần đáp ứng các điều kiện chính gồm công suất 22 kW, tốc độ khoảng 2.900 vòng/phút, đúng chiều quay, căn đồng tâm chính xác và truyền động ổn định qua khớp nối mềm.

Ngoài ra, nếu bơm được lắp trong khu vực có yêu cầu an toàn cháy nổ, cần lựa chọn động cơ phòng nổ phù hợp.

Bơm dầu truyền nhiệt RY100-65-200 tạo dòng chảy trong hệ thống như thế nào?

Bơm dầu truyền nhiệt RY100-65-200 tạo dòng chảy theo nguyên lý ly tâm. Khi động cơ làm việc, trục bơm kéo bánh công tác quay với tốc độ khoảng 2.900 vòng/phút, tạo chênh lệch áp suất để dầu truyền nhiệt liên tục đi qua bơm và tuần hoàn trong hệ thống.

Dầu được hút vào tâm bánh công tác

Dầu truyền nhiệt đi vào bơm qua cửa hút theo hướng trục. Khi bánh công tác quay, dầu tại vùng tâm được đẩy ra phía ngoài, làm áp suất tại cửa hút giảm xuống và kéo dòng dầu mới tiếp tục đi vào bơm.

Bánh công tác truyền năng lượng cho dầu

Các cánh của bánh công tác truyền động năng cho dầu. Dưới tác dụng của lực ly tâm, dầu được đưa từ tâm ra mép ngoài bánh công tác với vận tốc cao hơn.

Thân bơm tạo áp suất đẩy

Sau khi rời bánh công tác, dầu đi vào thân bơm. Tại đây, một phần động năng được chuyển thành áp năng, giúp dầu có đủ áp suất để đi qua đường ống và các thiết bị sử dụng nhiệt.

Dòng dầu được duy trì liên tục

Khi động cơ tiếp tục quay, quá trình hút và đẩy diễn ra liên tục theo chu trình:

Cửa hút → tâm bánh công tác → mép ngoài bánh công tác → thân bơm → cửa xả → hệ thống tuần hoàn.

Ở điểm làm việc đã xác định, RY100-65-200 tạo lưu lượng khoảng 100 m³/h với cột áp khoảng 50 m.

Bơm dầu truyền nhiệt RY100-65-200 tạo dòng chảy bằng cách sử dụng bánh công tác quay để hình thành chênh lệch áp suất giữa cửa hút và cửa xả. Nhờ đó, dầu truyền nhiệt được hút vào, tăng năng lượng và đẩy liên tục qua toàn bộ hệ thống.

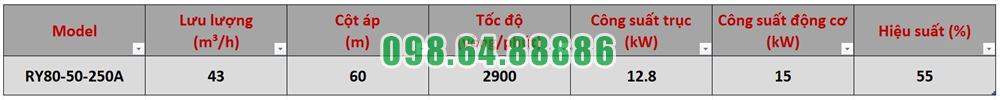

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

Hình ảnh thực tế bơm dầu truyền nhiệt RY
