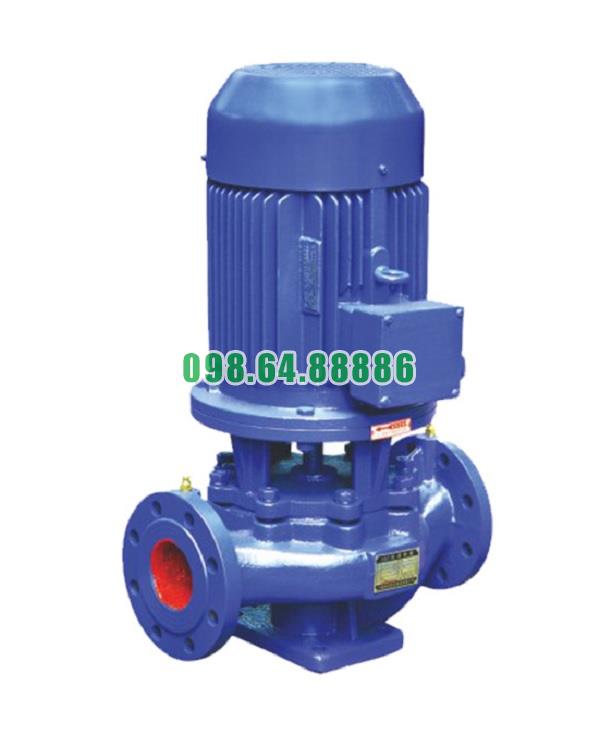

Máy bơm tăng áp trục đứng, bơm đường ống model ISG80-315, IRG80-315 37kw, 50m3, 125m

Tối ưu hóa hiệu suất vận hành bơm tăng áp trục đứng ISG80-315, IRG80-315

Mục tiêu tối ưu

• Đưa bơm làm việc gần điểm hiệu suất tốt nhất (BEP), giảm rung – ồn – tiêu thụ điện.

• Duy trì NPSH đủ lớn để tránh xâm thực.

• Tối ưu điều khiển áp suất/lưu lượng theo tải thực tế để tiết kiệm năng lượng.

Lựa chọn & điểm làm việc

Chọn điểm vận hành gần BEP

• Với đường đặc tính Q–H của ISG80-315, IRG80-315, đặt điểm làm việc trong ±10–15% quanh BEP.

• Tránh chạy non tải (Q quá thấp) hoặc quá tải (Q quá cao) vì hiệu suất giảm, nhiệt tăng, mòn phớt – bi nhanh.

Ghép hệ thống đúng đường cong

• Xác định đường cong hệ thống: $H=H_{tĩnh}+k\cdot Q^2$.

• Điều chỉnh đường kính ống, tổn thất cục bộ (co, cút, van) để điểm giao Q–H nằm gần BEP của bơm.

Hút – xả: giảm tổn thất & chống xâm thực

Hút (suction) là ưu tiên số 1

• Tốc độ ống hút: 0,8–1,5 m/s. Ống không nhỏ hơn DN của bơm (DN80).

• Dùng côn lệch (eccentric reducer) lắp “phẳng trên”, ống hút thẳng tối thiểu 5–10D trước cửa bơm.

• Lắp van một chiều + van khóa ở đoạn xả, không lắp van tiết lưu trên ống hút.

• Tính NPSH available (NPSHa) ≥ NPSHr + 1 m (dự phòng). Với IRG bơm nước nóng, tăng áp hút dương hoặc giảm nhiệt độ tại hút để tăng NPSHa.

Xả (discharge) mượt & ổn định

• Tốc độ ống xả 1,5–2,5 m/s.

• Bố trí bầu giảm chấn/ống giãn nở nếu đường ống dài/van đóng mở nhanh để giảm búa nước.

Điều khiển & tiết kiệm điện

VFD (biến tần) thay cho tiết lưu

• Dùng VFD giữ áp đặt (pressure setpoint) thay vì đóng bớt van xả.

• Luật đồng dạng (Affinity Laws):

  • $Q \propto n$ ; $H \propto n^2$ ; $P \propto n^3$.
    → Giảm tốc 20% có thể giảm điện ~49% ở cùng điểm hệ thống.

Chế độ đa bơm

• Hệ thống lớn: bố trí 2 bơm chạy luân phiên hoặc dồn tải (duty/standby, duty/assist).

• Dùng điều khiển bậc thang + VFD: một bơm chạy VFD, bơm thứ hai bật khi áp tụt sâu, giúp bám tải và tiết kiệm điện.

Chiến lược điều khiển

• Giữ áp không đổi theo cảm biến ở điểm xa (điểm khống chế) thay vì tại phòng bơm.

• Dùng đường cong đặt (PID ramp/anti-windup) để tránh dao động áp.

Cơ khí & lắp đặt để đạt hiệu suất

Đồng trục – căn chỉnh

• ISG/IRG là đồng trục (close-coupled) nhưng vẫn cần kiểm tra độ đồng tâm sau vận chuyển/lắp đặt.

• Đế bơm phẳng, đệm cao su/nhựa kỹ thuật để triệt rung, siết bulông theo chéo.

Phớt – vòng bi

• Dùng phớt cơ khí đúng vật liệu (SiC/Carbon/EPDM hoặc Viton cho nước nóng).

• Bôi trơn vòng bi theo giờ chạy; theo dõi nhiệt <80°C tại gối bi.

Lọc & mồi

• Lắp lưới lọc rác (Y-strainer) phù hợp để tránh kẹt cánh.

• ISG/IRG không tự mồi: đảm bảo đầy nước trong buồng bơm khi khởi động; có van một chiều giữ cột nước.

Vận hành – giám sát theo dữ liệu

Các chỉ số (KPIs) cần theo dõi

• Áp hút, áp xả, lưu lượng (Q), công suất (kW), cosφ, nhiệt ổ bi, rung (mm/s).

• Hiệu suất hiện trường: $\eta \approx \dfrac{\rho g Q H}{P_{điện}}$. Theo dõi xu hướng để phát hiện lệch chuẩn.

• Dấu hiệu lệch BEP: rung tăng, ồn, nhiệt ổ bi/phớt tăng, kWh/m³ tăng.

Bảo trì theo tình trạng (CBM)

• Rung: tăng dần → kiểm tra cân bằng cánh, mòn ổ bi, lệch trục.

• kWh/m³ tăng → làm sạch cánh, kiểm tra nghẹt lưới lọc/đóng cặn đường ống.

• Rò rỉ → kiểm tra mặt phớt, bề mặt trục, O-ring.

Tối ưu hóa cho từng model

ISG80-315 (nước sạch, lạnh)

• Tập trung giảm tổn thất đường ống và điều khiển VFD theo áp xa để giữ ổn định lưu lượng các tầng.

• Vật liệu gang phủ epoxy đủ tốt; ưu tiên ống hút ngắn & thẳng để tăng NPSHa.

IRG80-315 (nước nóng)

• Chọn phớt, O-ring chịu nhiệt; kiểm soát áp suất hơi bão hòa → giữ NPSHa cao hơn NPSHr nhiều hơn so với nước lạnh.

• Cân nhắc bình giãn nở/van xả khí tại điểm cao để loại bọt khí.

Quy trình chạy thử – nghiệm thu nhanh

Trước khi chạy

• Kiểm tra hướng quay, mồi đầy nước, mở van xả, van hút mở hoàn toàn, van bypass (nếu có) theo hướng dẫn.

• Cài đặt áp mục tiêu trên VFD/PID, cấu hình khởi động mềm (ramp).

Khi chạy

• Tăng tốc dần đến điểm đặt, ghi Q, H, kW, rung, nhiệt sau 15–20 phút.

• So đường đặc tính đo được với catalogue; điều chỉnh PID để loại dao động.

Sau chạy

• Kiểm tra rò rỉ phớt, nhiệt ổ bi, siết lại bulông đế sau 24–48h đầu.

Bơm tăng áp trục đứng model ISG80-315, IRG80-315 mang lại hiệu quả cao

Hiệu suất thủy lực tối ưu

Bơm tăng áp trục đứng ISG80-315, IRG80-315 được thiết kế theo nguyên lý ly tâm với cánh bơm cong hướng sau và buồng xoắn tối ưu, giúp giảm tổn thất năng lượng trong quá trình vận chuyển chất lỏng. Nhờ đó, hiệu suất thủy lực luôn đạt mức cao, đảm bảo tiết kiệm điện năng so với nhiều dòng bơm truyền thống.

Tạo áp suất mạnh và ổn định

Với khả năng cung cấp cột áp lớn và lưu lượng ổn định, bơm duy trì áp lực nước liên tục cho các hệ thống: nhà cao tầng, PCCC, xử lý nước và dây chuyền công nghiệp. Điều này giúp hệ thống hoạt động ổn định, không bị gián đoạn, mang lại hiệu quả vận hành tối đa.

Thiết kế inline trục đứng gọn gàng

• Cửa hút và cửa xả nằm trên cùng một đường thẳng, giúp lắp đặt dễ dàng mà không cần nhiều diện tích.

• Phù hợp với không gian hạn chế trong phòng kỹ thuật của tòa nhà cao tầng hoặc nhà máy.

• Giảm thất thoát áp suất nhờ dòng chảy thẳng, hạn chế đổi hướng.

Vận hành bền bỉ và ít bảo trì

• Phớt cơ khí bền chắc giúp ngăn rò rỉ và bảo vệ trục bơm.

• Vòng bi được bôi trơn giảm ma sát, kéo dài tuổi thọ.

• Thiết kế trục đồng tâm, cân bằng động tốt nên ít rung động, giảm mài mòn linh kiện.

Tiết kiệm năng lượng

• Nhờ hiệu suất cao, bơm tiêu thụ ít điện năng hơn so với các loại bơm cùng công suất.

• Có thể tích hợp biến tần (VFD) để điều chỉnh tốc độ theo nhu cầu thực tế, giúp tiết kiệm thêm từ 20–40% chi phí điện.

Ứng dụng linh hoạt

• Dân dụng: Cấp nước cho nhà cao tầng, khu dân cư, biệt thự.

• Công nghiệp: Cấp nước sản xuất, tuần hoàn làm mát, xử lý nước thải.

• Hệ thống PCCC: Đảm bảo áp lực chữa cháy luôn sẵn sàng.

• Nông nghiệp: Ứng dụng trong hệ thống tưới tiêu tiết kiệm nước.

Bơm tăng áp trục đứng ISG80-315, IRG80-315 mang lại hiệu quả cao nhờ hiệu suất thủy lực tối ưu, áp suất mạnh và ổn định, thiết kế gọn gàng, độ bền vượt trội và khả năng tiết kiệm năng lượng. Đây là lựa chọn lý tưởng cho cả dân dụng và công nghiệp, giúp nâng cao hiệu quả vận hành và giảm chi phí dài hạn.

Thông số kỹ thuật và kích thước bơm model ISG80-315

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-315

Đường cong hiệu suất bơm model ISG80-315

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-315

Phụ kiện và kích thước lắp đặt bơm model ISG80-315

Phương thức lắp đặt bơm model ISG80-315
