Bơm booster inline ISG100-100A, IRG100-100A sử dụng cơ chế truyền động đồng trục trực tiếp (close-coupled), tức là:
Trục động cơ và trục bơm được thiết kế liền nhau trên cùng một trục thẳng đứng.
Mô-men xoắn từ rotor động cơ được truyền trực tiếp đến cánh bơm mà không qua khớp nối trung gian.
Điều này giúp giảm tổn thất năng lượng, hạn chế rung động, đồng thời đảm bảo hiệu suất cao.
Động cơ điện
Loại động cơ không đồng bộ 3 pha, đặt trên đỉnh bơm.
Cấp bảo vệ IP55, cách điện Class F, hiệu suất IE2/IE3.
Cung cấp mô-men xoắn liên tục cho trục bơm.
Trục bơm (Pump Shaft)
Vật liệu thép hợp kim hoặc inox AISI 420/431, có độ cứng cao.
Gắn trực tiếp với rotor động cơ và cố định cánh bơm ở đầu dưới.
Truyền toàn bộ lực quay từ động cơ xuống cánh bơm.
Ổ bi (Bearing)
Bố trí ở cả đầu động cơ và trong cụm bơm.
Chịu tải trọng hướng kính và tải trọng dọc trục khi cánh bơm hoạt động.
Bôi trơn mỡ chuyên dụng, đảm bảo tuổi thọ vận hành dài.
Cánh bơm (Impeller)
Gắn trực tiếp với đầu trục.
Khi trục quay, cánh bơm tạo ra lực ly tâm, hút và đẩy chất lỏng qua buồng bơm.
Phớt cơ khí (Mechanical Seal)
Đặt tại vị trí trục xuyên qua thân bơm.
Giữ kín chất lỏng, ngăn nước rò rỉ theo trục trong quá trình quay.
Hiệu suất cao: không có khớp nối trung gian nên giảm thiểu thất thoát năng lượng.
Kích thước gọn nhẹ: toàn bộ cụm bơm – động cơ nhỏ gọn, phù hợp không gian hạn chế.
Ít hỏng hóc: giảm nguy cơ sai lệch đồng tâm, rung lắc và mài mòn do lệch trục.
Bảo trì đơn giản: chỉ cần kiểm tra và thay thế ổ bi, phớt cơ khí theo chu kỳ.
Vận hành êm ái: ổ bi và cân bằng động tốt, giảm rung, tiếng ồn thấp.
Hệ thống booster tăng áp tòa nhà cao tầng: truyền động đồng trục giúp bơm hoạt động ổn định, tiết kiệm điện năng.
Hệ thống HVAC tuần hoàn nước lạnh/nóng: vận hành liên tục, ít sự cố.
PCCC và công nghiệp: đảm bảo lưu lượng và áp lực ổn định trong thời gian dài.
Cơ chế truyền động trục của bơm booster inline ISG100-100A, IRG100-100A là đồng trục trực tiếp giữa động cơ và trục bơm, giúp tối ưu hiệu suất, giảm rung động và đơn giản hóa bảo trì. Đây là một trong những yếu tố quan trọng khiến dòng bơm này có độ tin cậy cao và tuổi thọ bền bỉ trong nhiều hệ thống tăng áp hiện đại.
Vị trí lắp đặt trục đứng của bơm booster inline ISG100-100A, IRG100-100A cần đảm bảo nền móng chắc chắn, bằng phẳng, đủ khả năng chịu lực. Nền không được rung lắc để tránh ảnh hưởng đến đồng tâm trục và tuổi thọ ổ bi. Môi trường đặt bơm phải khô ráo, thông thoáng, tránh ẩm ướt hoặc ngập nước, đảm bảo động cơ điện không bị hư hại do điều kiện thời tiết hoặc hóa chất công nghiệp.
Thiết kế inline trục đứng yêu cầu cửa hút và cửa xả đồng trục. Vị trí lắp đặt trục đứng của bơm phải đảm bảo đường ống được căn chỉnh chính xác, không gây lệch tâm hoặc tải trọng bất thường lên mặt bích. Đường hút cần ngắn, thẳng và có độ dốc nhẹ về phía bơm để tránh tích khí, trong khi đường xả phải bố trí đủ không gian lắp van khóa và van một chiều.
Bơm booster inline thường yêu cầu tháo động cơ và cụm trục theo phương thẳng đứng. Vì vậy, khi chọn vị trí lắp đặt trục đứng cần dự trù không gian phía trên bơm để thuận tiện bảo trì, thay thế phớt cơ khí, vòng bi và kiểm tra cánh bơm. Việc bố trí hợp lý giúp kỹ thuật viên thao tác dễ dàng mà không cần tháo rời toàn bộ đường ống.
Ở model ISG100-100A, bơm chủ yếu vận hành với nước lạnh hoặc nước sạch ≤ 80°C, nên vị trí lắp đặt chỉ cần đảm bảo thoáng khí để giảm nhiệt động cơ. Với model IRG100-100A, bơm được dùng cho nước nóng tới 120–150°C, do đó cần đặt ở khu vực tránh nguồn nhiệt bổ sung, đồng thời trang bị che chắn bảo ôn để hạn chế tác động nhiệt lên trục và phớt cơ khí.
Vị trí lắp đặt trục đứng của bơm phải đi kèm hệ thống giá đỡ cho đường ống hút và xả. Bản thân bơm không được chịu tải trọng từ đường ống, nhờ vậy trục và ổ bi ít bị biến dạng, đảm bảo vận hành lâu dài. Ngoài ra, không nên lắp khớp mềm hoặc co nối quá sát bơm vì có thể gây biến dạng trục và làm giảm hiệu quả làm kín.
Vị trí lắp đặt trục đứng của bơm booster inline ISG100-100A, IRG100-100A cần tuân thủ các nguyên tắc: nền móng vững chắc, đồng trục với đường ống, có không gian bảo trì, bảo vệ phớt và trục, đồng thời trang bị giá đỡ riêng cho đường ống. Khi bố trí đúng kỹ thuật, bơm sẽ vận hành ổn định, giảm sự cố cơ khí và kéo dài tuổi thọ trong nhiều ứng dụng cấp nước, HVAC, PCCC và công nghiệp.
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg100100-co-luu-luong-cao-100-m3h.html

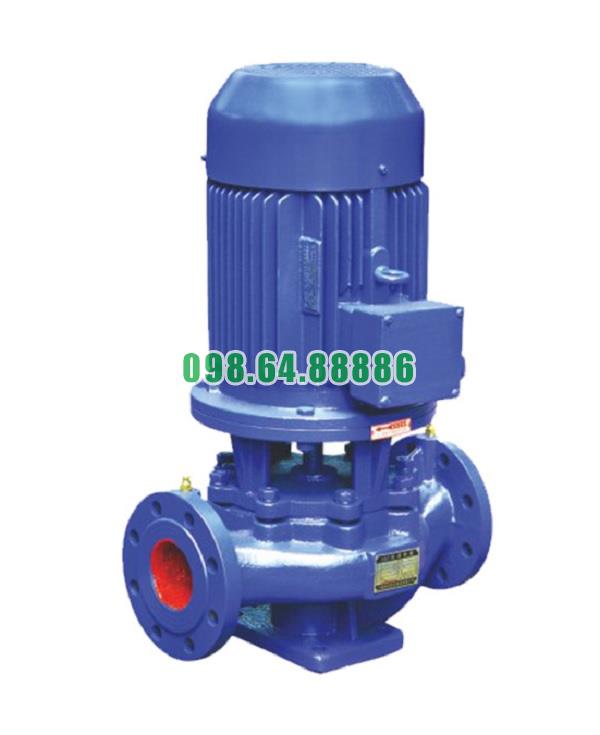

Máy bơm đường ống trục đứng, bơm đồng trục đứng, bơm đường ống ISG100-100A, IRG100-100A 4kw, 89m3, 10m
