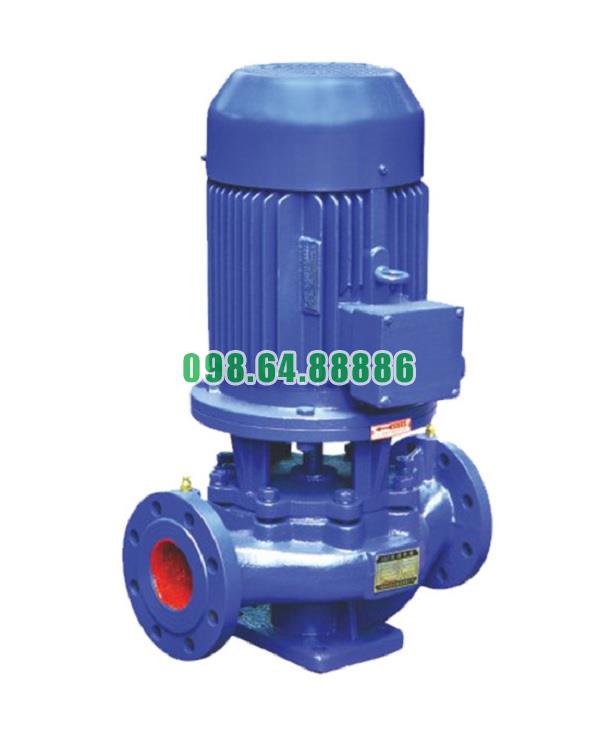

Máy bơm đồng trục thẳng đứng, bơm ly tâm trục đứng ISG100-100, IRG100-100 5.5kw, 100m3, 12.5m

Thiết kế chống rung động cho chân đế bơm đồng trục thẳng đứng model ISG100-100, IRG100-100

Một trong những yếu tố quan trọng giúp bơm đồng trục thẳng đứng ISG100-100, IRG100-100 vận hành ổn định, bền bỉ chính là chân đế chống rung động. Thiết kế này giúp hạn chế truyền rung động từ bơm ra sàn móng và ngược lại, đồng thời kéo dài tuổi thọ vòng bi, phớt cơ khí và trục bơm.

1. Cấu trúc chân đế chắc chắn

• Chân đế được chế tạo bằng thép tấm hoặc gang đúc dày, có khả năng chịu tải trọng và áp lực lớn.

• Hình dạng thường theo dạng bệ hộp hoặc khung liền khối, tạo sự ổn định vững chắc cho toàn bộ cụm bơm – động cơ.

2. Bố trí bulông neo hợp lý

• Các bulông neo được gắn vào nền bê tông qua bu lông chờ hoặc tắc kê nở, phân bổ đều tại bốn góc đế.

• Việc siết chặt vừa đủ giúp giữ bơm chắc chắn nhưng vẫn cho phép sử dụng đệm cao su để giảm chấn.

3. Lắp đệm chống rung (Vibration Isolator)

• Giữa chân đế và nền thường bố trí đệm cao su kỹ thuật (Neoprene, EPDM) hoặc lò xo giảm chấn.

• Các vật liệu này có khả năng hấp thụ dao động cơ học, giảm truyền ồn và rung xuống nền.

• Trong môi trường công nghiệp nặng có thể dùng tấm đệm tổ hợp cao su – thép để tăng độ bền.

4. Độ phẳng và đồng tâm khi lắp đặt

• Chân đế cần được đặt trên bệ móng phẳng, đầm chặt, độ sai lệch ≤ 0.2 mm/m.

• Đảm bảo trục bơm và trục động cơ đồng tâm tuyệt đối, giảm lực rung do lệch tâm.

5. Gia cố bằng khung chắn rung

• Với các hệ thống PCCC hoặc HVAC công suất lớn, chân đế bơm có thể kết hợp thêm khung chắn rung hoặc tấm thép chống cộng hưởng.

• Thiết kế này ngăn hiện tượng khuếch đại rung động ở một số tần số nhất định.

6. Dễ bảo trì và kiểm tra

• Chân đế thường có khe hở kỹ thuật để thuận tiện kiểm tra bulông neo, đệm cao su hoặc lò xo giảm chấn.

• Cấu trúc tháo rời từng cụm cho phép thay thế dễ dàng mà không cần tháo toàn bộ bơm.

Thiết kế chống rung động của chân đế bơm đồng trục thẳng đứng ISG100-100, IRG100-100 bao gồm: kết cấu vững chắc, bulông neo hợp lý, đệm cao su/lò xo giảm chấn, lắp đặt phẳng và đồng tâm, bổ sung khung chống cộng hưởng và khả năng bảo trì thuận tiện. Nhờ vậy, bơm vận hành ổn định, giảm tiếng ồn, tăng tuổi thọ linh kiện và đảm bảo an toàn cho toàn hệ thống.

Tầm quan trọng của việc kiểm tra trước khi sử dụng bơm đồng trục thẳng đứng model ISG100-100, IRG100-100

Ngăn ngừa sự cố và đảm bảo an toàn

Trước khi vận hành, việc kiểm tra tổng thể bơm ISG100-100, IRG100-100 giúp phát hiện sớm các nguy cơ như rò rỉ, chạm điện, hoặc kẹt cánh. Nếu bỏ qua bước này, bơm có thể chạy khan, gây hỏng phớt cơ khí, cháy vòng bi, hoặc thậm chí cháy động cơ, ảnh hưởng trực tiếp đến an toàn người vận hành và hệ thống.

Đảm bảo hiệu suất vận hành tối ưu

Kiểm tra tình trạng mồi bơm, van, áp lực và nguồn điện trước khi khởi động giúp bơm nhanh chóng đạt đến điểm làm việc thiết kế, tránh tình trạng chạy quá tải hoặc non tải. Đây là yếu tố quyết định để duy trì lưu lượng và cột áp ổn định, đặc biệt trong các hệ thống cấp nước sinh hoạt, tăng áp và PCCC.

Giảm thiểu chi phí bảo trì – sửa chữa

Một lỗi nhỏ không được phát hiện sớm, như lỏng bulông mặt bích hay mòn vòng bi, có thể dẫn đến hỏng hóc nghiêm trọng. Kiểm tra định kỳ trước khi dùng giúp ngăn ngừa sự cố lớn, từ đó giảm chi phí sửa chữa, hạn chế gián đoạn hệ thống và kéo dài tuổi thọ bơm.

Quy trình kiểm tra cần thiết trước khi khởi động

1. Kiểm tra ngoại quan: xem xét các mối nối, mặt bích, bulông, phớt có rò rỉ hay không.

2. Mồi đầy nước trong buồng bơm: tuyệt đối tránh chạy khan.

3. Kiểm tra điện áp – nguồn cấp: đúng với thông số động cơ, đảm bảo tiếp địa an toàn.

4. Quan sát đường ống hút – xả: thông thoáng, van ở vị trí đúng.

5. Xả khí trong buồng bơm và đường ống: tránh hiện tượng xâm thực khi khởi động.

6. Quay tay trục bơm (nếu có thể): đảm bảo cánh quay trơn tru, không bị kẹt.

Lợi ích dài hạn

• Ổn định hệ thống: tránh sự cố gián đoạn đột ngột trong sản xuất hoặc sinh hoạt.

• Tăng tuổi thọ thiết bị: nhờ hạn chế các tình huống vận hành sai.

• Nâng cao độ tin cậy: đáp ứng tốt cho những hệ thống yêu cầu khắt khe như PCCC, cấp nước đô thị.

Việc kiểm tra trước khi sử dụng bơm đồng trục thẳng đứng model ISG100-100, IRG100-100 là bước bắt buộc để đảm bảo an toàn, hiệu suất và độ bền thiết bị. Thực hiện đúng quy trình này sẽ giúp hệ thống vận hành ổn định, tiết kiệm chi phí bảo trì và duy trì sự tin cậy trong mọi ứng dụng từ dân dụng đến công nghiệp.

Thông số kỹ thuật và kích thước bơm model ISG100-100

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG100-100

Đường cong hiệu suất bơm model ISG100-100

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG100-100

Phụ kiện và kích thước lắp đặt bơm model ISG100-100

Phương thức lắp đặt bơm model ISG100-100
