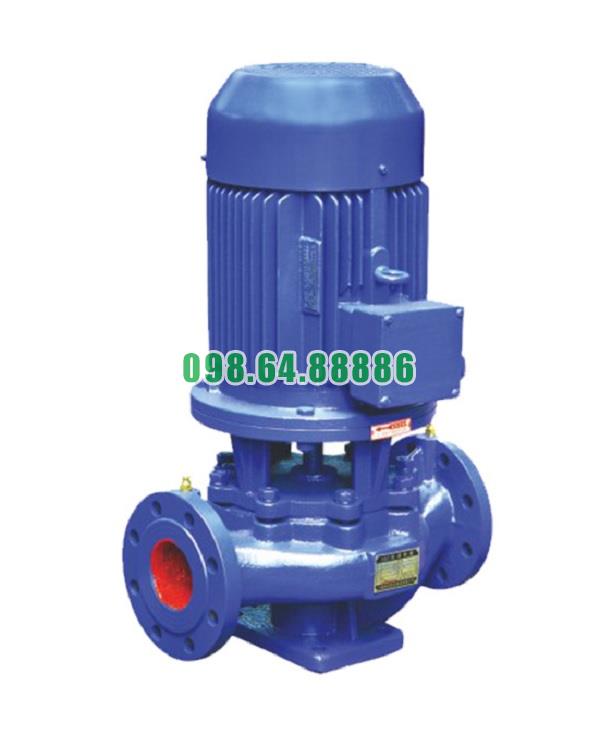

Máy bơm đồng trục thẳng đứng, bơm lùa, bơm đường ống ISG65-200, IRG65-200, 7.5kw, 25m3

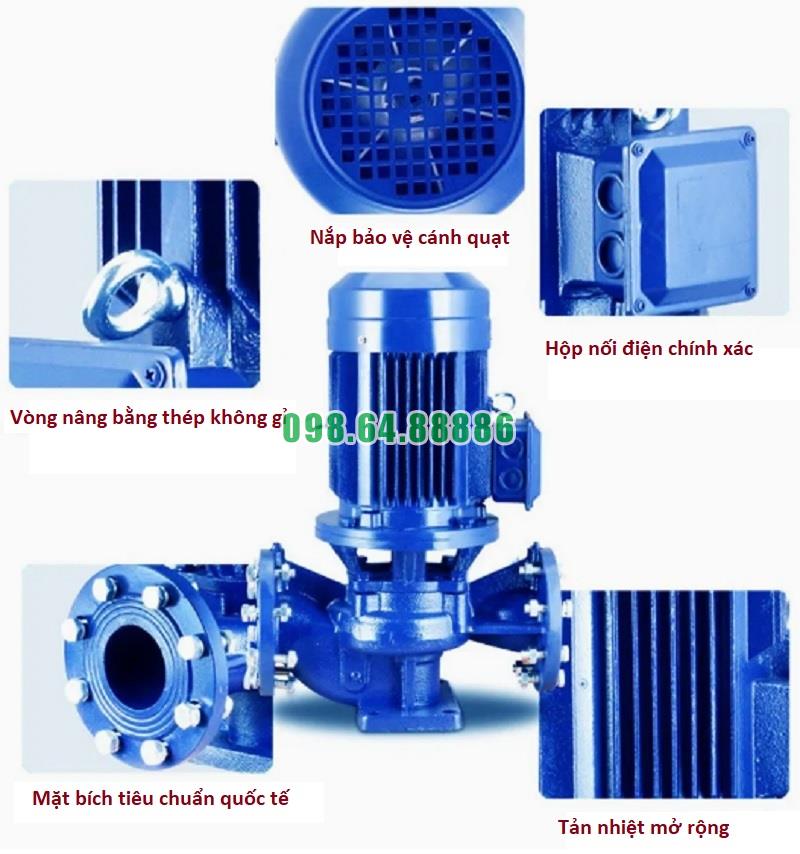

Thiết kế đơn giản của Bơm đồng trục thẳng đứng model ISG65-200, IRG65-200

Cấu trúc đồng trục thẳng đứng gọn gàng

Bơm ISG65-200 và IRG65-200 được thiết kế với trục bơm và trục động cơ nằm trên cùng một đường thẳng theo phương thẳng đứng. Cấu trúc này loại bỏ các bộ truyền động phức tạp như khớp nối hay dây đai, giúp hệ thống gọn nhẹ, đồng tâm và dễ cân bằng trong quá trình vận hành.

Cánh bơm đơn tầng dễ lắp đặt

Cánh bơm của hai model này thường là loại cánh đơn, dạng kín, thiết kế tiêu chuẩn theo nguyên lý ly tâm. Cánh được lắp trực tiếp vào trục, không cần cụm ổ đỡ rời phức tạp. Việc tháo lắp cánh bơm và kiểm tra kỹ thuật có thể thực hiện nhanh chóng, không cần đến các thiết bị chuyên dụng.

Thân bơm và buồng bơm đúc nguyên khối

Thân bơm được đúc liền khối bằng gang hoặc inox, với các mặt bích đầu vào – đầu ra được tiêu chuẩn hóa theo DIN hoặc GB. Buồng bơm tích hợp liền với thân và có dạng xoắn đồng tâm, vừa đảm bảo dòng chảy tuyến tính, vừa đơn giản hóa quá trình gia công, lắp đặt và bảo trì.

Phớt cơ khí và ổ trục tiêu chuẩn

Bơm sử dụng phớt cơ khí kiểu lắp đơn hoặc đôi, lắp trực tiếp trên trục bơm với hệ gioăng làm kín đơn giản, phổ biến trên thị trường. Ổ bi được đặt gọn trong thân động cơ, bôi trơn bằng mỡ chịu nhiệt hoặc dầu kín, dễ bảo trì, dễ thay thế, không yêu cầu hệ thống làm mát riêng.

Hút – xả đồng trục dễ kết nối

Đặc điểm nổi bật của thiết kế ISG/IRG là đầu hút và đầu xả nằm thẳng hàng trên trục ngang, giúp người dùng dễ dàng kết nối vào hệ thống ống dẫn hiện có mà không cần dùng nhiều co, cút hay điều chỉnh hướng ống. Điều này làm giảm chi phí lắp đặt và thi công đáng kể.

Đế bơm tích hợp đơn giản nhưng chắc chắn

Toàn bộ cụm bơm được đặt trên một đế gang liền khối hoặc thép hàn đơn giản. Đế có sẵn các lỗ bắt bu-lông tiêu chuẩn, giúp cố định bơm chắc chắn mà không cần thêm kết cấu gia cường phức tạp.

Khả năng tương thích cao với các thiết bị phổ thông

Bơm được thiết kế theo tiêu chuẩn công nghiệp, dễ dàng tích hợp với các phụ kiện như biến tần, cảm biến áp suất, rơ-le nhiệt hay hệ thống tủ điện điều khiển. Việc sử dụng phụ tùng thay thế cũng đơn giản nhờ kích thước phổ biến, dễ tìm kiếm.

Thiết kế đơn giản của bơm đồng trục thẳng đứng ISG65-200 và IRG65-200 mang lại nhiều lợi ích trong lắp đặt, vận hành và bảo trì. Với kết cấu liền khối, đồng trục, linh kiện phổ thông và cấu hình gọn nhẹ, dòng bơm này là lựa chọn lý tưởng cho những hệ thống cần thiết bị hiệu quả, dễ sử dụng và tiết kiệm chi phí đầu tư ban đầu

Các yếu tố ảnh hưởng đến vận hành Bơm đồng trục thẳng đứng model ISG65-200, IRG65-200

1. Điều kiện lắp đặt

Vị trí lắp đặt ảnh hưởng trực tiếp đến hiệu suất và độ bền của bơm. Bơm cần được lắp trên bề mặt bằng phẳng, chắc chắn, trong môi trường thông thoáng, tránh ẩm ướt hoặc nhiệt độ quá cao. Việc lắp đặt không đúng kỹ thuật có thể dẫn đến rung động, lệch trục hoặc giảm tuổi thọ ổ trục.

2. Chất lượng nguồn điện

Nguồn điện không ổn định, mất pha hoặc điện áp quá thấp sẽ khiến động cơ quá tải, gây nóng máy, cháy cuộn dây hoặc giảm hiệu suất bơm. Đối với bơm ISG65-200, IRG65-200 sử dụng điện 3 pha, việc cấp điện đúng pha và đúng tần số (thường là 50Hz) là yếu tố bắt buộc.

3. Điều kiện chất lỏng bơm

Loại chất lỏng được bơm cần phù hợp với vật liệu chế tạo thân bơm và cánh bơm. Nếu chất lỏng chứa hạt rắn, cặn bẩn, chất ăn mòn hoặc có độ nhớt cao mà không xử lý phù hợp, sẽ gây ra mài mòn, ăn mòn và giảm hiệu suất bơm. Nhiệt độ chất lỏng vượt mức cho phép cũng có thể làm hỏng phớt hoặc biến dạng chi tiết.

4. Mực nước đầu hút và chiều sâu hút

Nếu mực nước thấp hơn khả năng hút của bơm hoặc khoảng cách hút quá xa, bơm sẽ bị xâm thực, gây rung, tạo tiếng ồn và làm mòn cánh. Đầu hút cần được lắp đặt hợp lý, tránh hút khí và đảm bảo dòng chảy liên tục.

5. Áp suất hệ thống và trở lực đường ống

Nếu đường ống xả quá dài, nhiều khúc cua hoặc có trở lực lớn mà không tính toán đúng, bơm sẽ không đạt được lưu lượng thiết kế. Việc bố trí các van, khớp nối, khúc cua quá dày đặc cũng làm tăng tổn thất cột áp.

6. Tình trạng bảo trì và vệ sinh thiết bị

Bơm không được kiểm tra, bảo trì định kỳ sẽ dễ gặp các lỗi như mòn cánh, lệch trục, khô mỡ ổ bi, phớt bị hở hoặc tắc nghẽn lưới lọc. Điều này dẫn đến giảm hiệu suất, tăng tiêu thụ điện và rút ngắn tuổi thọ bơm.

7. Tải trọng vận hành

Bơm hoạt động liên tục ở tải cao hoặc quá tải sẽ nhanh chóng dẫn đến nóng motor, cháy cuộn dây, hao mòn cánh và ổ trục. Cần tính toán đúng tải và kết hợp với biến tần điều khiển nếu lưu lượng biến đổi thường xuyên.

8. Chất lượng lắp đặt đường ống

Đường ống không đồng tâm, không được cố định chắc chắn sẽ tạo ra rung lắc trong quá trình vận hành, ảnh hưởng đến khớp nối và ổ trục. Việc lắp đặt sai chiều dòng chảy hoặc sai hướng mũi tên trên thân bơm cũng gây giảm áp lực và tăng hao tổn cơ học.

9. Yếu tố môi trường xung quanh

Bơm làm việc trong môi trường nhiều bụi, độ ẩm cao hoặc có hóa chất dễ bay hơi sẽ ảnh hưởng đến vỏ motor, bạc đạn và linh kiện điện. Ngoài ra, không gian kín, thiếu thông gió sẽ làm tăng nhiệt độ vận hành và gây giảm tuổi thọ bơm.

Để đảm bảo bơm đồng trục thẳng đứng ISG65-200, IRG65-200 vận hành ổn định, hiệu quả và bền bỉ, cần đồng thời kiểm soát tốt các yếu tố kỹ thuật, điều kiện môi trường và quy trình bảo trì. Mỗi yếu tố dù nhỏ cũng có thể tác động lớn đến hiệu suất tổng thể và độ tin cậy của thiết bị trong hệ thống cấp nước công nghiệp hoặc dân dụng

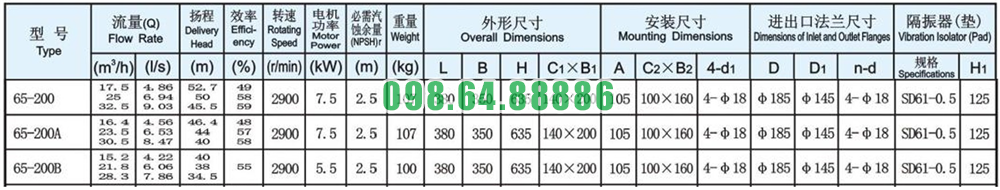

Thông số kỹ thuật và kích thước bơm model ISG65-200

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-200

Đường cong hiệu suất bơm model ISG65-200

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-200

Phụ kiện và kích thước lắp đặt bơm model ISG65-200

Phương thức lắp đặt bơm model ISG65-200
