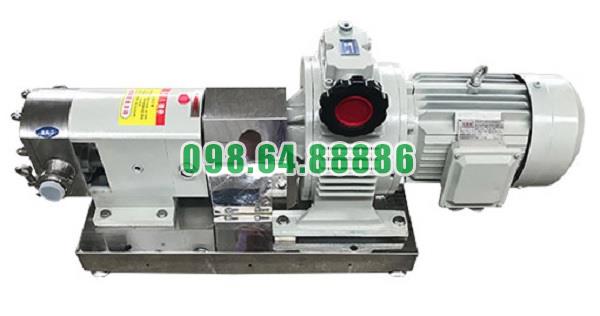

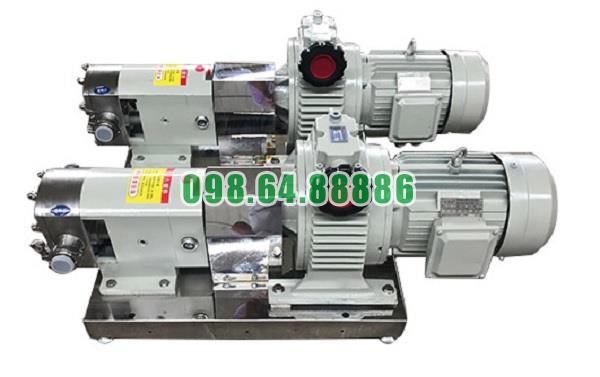

Máy bơm cánh khế 3RP-2 tốc độ quay 1000 vòng/phút đường kính kết nối DN15 công suất 0.55 kW

Nguyên lý hoạt động thể tích của dòng Máy bơm cánh khế 3RP-2

Tổng quan về nguyên lý hoạt động thể tích

Máy bơm cánh khế 3RP-2 hoạt động theo nguyên lý bơm thể tích, nghĩa là chất lỏng được hút vào, giữ trong các khoang chứa cố định và đẩy ra ngoài theo từng chu kỳ quay của rotor. Đây là nguyên lý giúp máy tạo dòng chảy đều, ổn định và kiểm soát tốt lưu lượng.

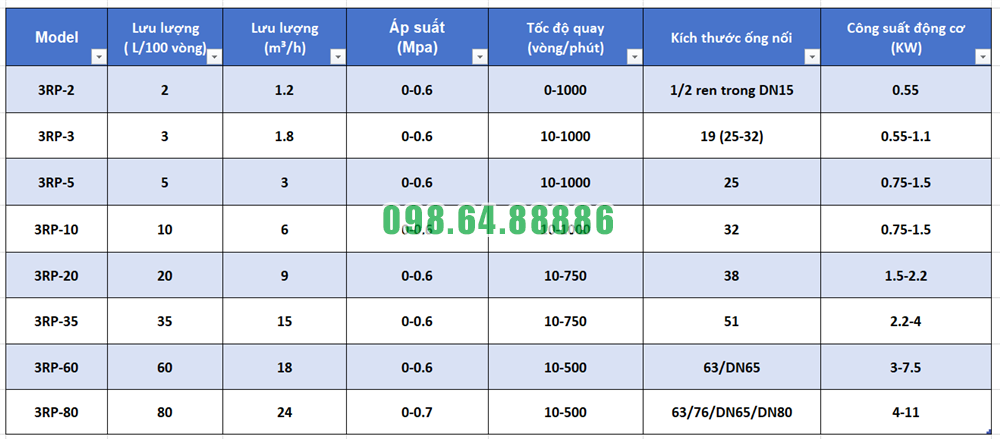

Với lưu lượng 1.2 m³/h, áp suất 0.6 MPa, tốc độ quay 1000 vòng/phút, cổng kết nối DN15 và công suất động cơ 0.55 kW, Máy bơm cánh khế 3RP-2 phù hợp với các môi chất cần được vận chuyển nhẹ nhàng, ít xáo trộn và ổn định.

Cấu tạo rotor tạo nên nguyên lý bơm thể tích

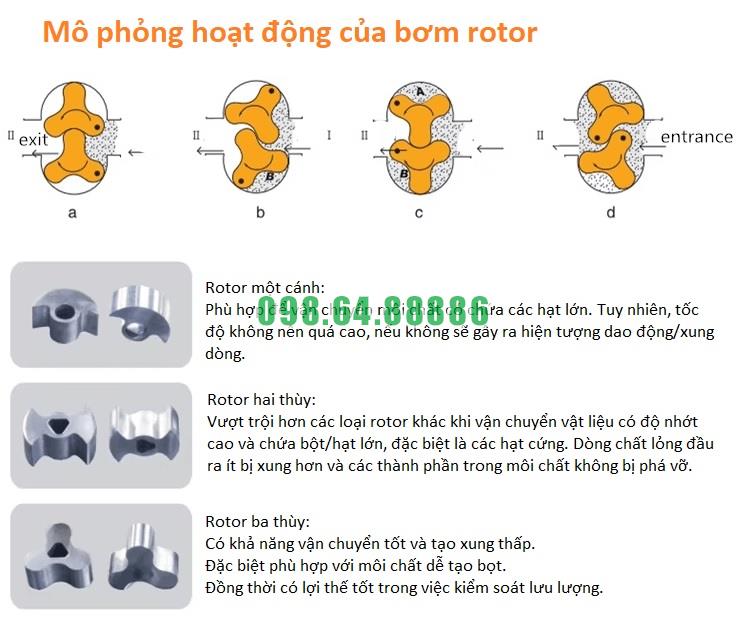

Hai rotor cánh khế quay đồng bộ

Bên trong Máy bơm cánh khế 3RP-2 có hai rotor dạng cánh khế quay ngược chiều nhau. Khi máy hoạt động, hai rotor quay đồng bộ trong buồng bơm, tạo ra các khoảng trống giữa rotor và thân bơm.

Các khoảng trống này chính là khoang thể tích dùng để chứa và vận chuyển chất lỏng.

Không để chất lỏng đi qua tâm rotor

Trong quá trình bơm, chất lỏng không đi trực tiếp qua vùng ăn khớp giữa hai rotor. Thay vào đó, chất lỏng được dẫn theo thành buồng bơm, di chuyển từ cửa hút sang cửa xả trong từng khoang nhỏ.

Cách vận chuyển này giúp dòng chảy ổn định và hạn chế làm biến đổi môi chất.

Giai đoạn hút chất lỏng

Tạo khoảng trống tại cửa hút

Khi rotor quay và tách khỏi khu vực cửa hút, thể tích trong buồng bơm tăng lên. Sự tăng thể tích này tạo vùng áp suất thấp, giúp chất lỏng được hút vào máy qua cổng DN15.

Đây là bước đầu tiên trong nguyên lý hoạt động thể tích của Máy bơm cánh khế 3RP-2.

Chất lỏng đi vào khoang chứa

Sau khi được hút vào, chất lỏng lấp đầy các khoang giữa cánh rotor và thân bơm. Mỗi khoang chứa một lượng chất lỏng nhất định, giúp quá trình hút diễn ra đều và liên tục.

Giai đoạn vận chuyển chất lỏng

Chất lỏng được đưa dọc theo buồng bơm

Khi rotor tiếp tục quay, các khoang chứa chất lỏng di chuyển dọc theo thành buồng bơm. Chất lỏng được giữ trong khoang thể tích và không bị khuấy đảo mạnh.

Nhờ vậy, Máy bơm cánh khế 3RP-2 có thể vận chuyển nhũ tương, dung dịch sệt, mỹ phẩm hoặc thực phẩm lỏng một cách nhẹ nhàng hơn.

Dòng chảy ổn định theo từng vòng quay

Ở tốc độ 1000 vòng/phút, rotor tạo ra các chu kỳ hút và vận chuyển liên tục. Mỗi vòng quay đưa một lượng chất lỏng tương đối ổn định từ cửa hút sang cửa xả, giúp máy duy trì lưu lượng 1.2 m³/h trong điều kiện phù hợp.

Giai đoạn đẩy chất lỏng

Khoang thể tích thu hẹp tại cửa xả

Khi khoang chứa chất lỏng đến gần cửa xả, rotor tiếp tục quay làm thể tích khoang giảm lại. Sự thu hẹp này tạo lực đẩy, đưa chất lỏng ra khỏi buồng bơm.

Đây là giai đoạn tạo áp suất đẩy của Máy bơm cánh khế 3RP-2.

Tạo áp suất làm việc 0.6 MPa

Nhờ quá trình đẩy theo thể tích, máy có thể tạo áp suất 0.6 MPa để đưa chất lỏng qua đường ống. Áp suất này giúp dòng xả ổn định, hạn chế hiện tượng ngắt quãng hoặc tụt dòng khi vận hành đúng điều kiện.

Ưu điểm của nguyên lý hoạt động thể tích

Kiểm soát lưu lượng tốt

Do chất lỏng được vận chuyển theo từng khoang thể tích, Máy bơm cánh khế 3RP-2 có khả năng kiểm soát lưu lượng tốt. Khi tốc độ quay ổn định, lượng chất lỏng được bơm ra cũng ổn định hơn.

Hạn chế lực cắt lên môi chất

Nguyên lý bơm thể tích giúp chất lỏng di chuyển nhẹ nhàng, không bị va đập hoặc khuấy mạnh. Điều này giúp hạn chế lực cắt, phù hợp với các môi chất dễ tách lớp, dễ tạo bọt hoặc cần giữ nguyên cấu trúc.

Nguyên lý hoạt động thể tích của dòng Máy bơm cánh khế 3RP-2 dựa trên quá trình rotor tạo khoang hút, giữ chất lỏng trong khoang thể tích, vận chuyển dọc theo buồng bơm và đẩy ra cửa xả.

Nhờ nguyên lý này, Máy bơm cánh khế 3RP-2 có thể vận hành ổn định với lưu lượng 1.2 m³/h, áp suất 0.6 MPa, tốc độ 1000 vòng/phút, kết nối DN15 và động cơ 0.55 kW, đáp ứng tốt các yêu cầu bơm cần dòng chảy đều, nhẹ và kiểm soát tốt môi chất.

Cấu tạo hệ thống bánh răng đồng tốc của Máy bơm cánh khế 3RP-2

Hệ thống bánh răng đồng tốc là bộ phận quan trọng giúp Máy bơm cánh khế 3RP-2 vận hành chính xác và ổn định. Bộ bánh răng này có nhiệm vụ đồng bộ chuyển động của hai rotor cánh khế, giúp hai rotor quay đều, đúng pha và không va chạm trực tiếp với nhau trong buồng bơm.

Vị trí của bánh răng đồng tốc

Bánh răng đồng tốc của Máy bơm cánh khế 3RP-2 thường được bố trí trong cụm truyền động phía sau đầu bơm. Bộ phận này nằm tách biệt với buồng bơm chứa chất lỏng, giúp hạn chế tiếp xúc trực tiếp với sản phẩm được bơm.

Cách bố trí này giúp hệ thống bánh răng làm việc ổn định, ít bị ảnh hưởng bởi chất lỏng, đồng thời giúp quá trình bảo dưỡng và kiểm tra dễ dàng hơn.

Cấu tạo gồm cặp bánh răng ăn khớp chính xác

Hệ thống bánh răng đồng tốc gồm hai bánh răng được lắp trên hai trục rotor. Hai bánh răng này ăn khớp với nhau để truyền chuyển động đồng đều giữa hai trục.

Khi động cơ 0.55 kW truyền lực đến trục chủ động, bánh răng trên trục này sẽ kéo bánh răng còn lại quay theo. Nhờ đó, hai rotor cánh khế bên trong buồng bơm quay ngược chiều nhau nhưng vẫn giữ đúng vị trí tương quan.

Vai trò giữ khe hở giữa hai rotor

Điểm quan trọng của bánh răng đồng tốc là giữ cho hai rotor cánh khế không chạm vào nhau khi quay. Trong Máy bơm cánh khế 3RP-2, hai rotor cần quay rất gần nhau để tạo khoang hút và khoang đẩy, nhưng không được va đập trực tiếp.

Bánh răng đồng tốc giúp duy trì khe hở chính xác giữa hai rotor. Nhờ đó, máy vận hành êm hơn, giảm mài mòn và hạn chế nguy cơ kẹt rotor trong quá trình bơm chất lỏng sệt hoặc nhũ tương.

Giúp rotor quay đúng pha

Hai rotor cánh khế phải quay đúng pha thì quá trình hút và đẩy chất lỏng mới diễn ra đều. Nếu bánh răng đồng tốc bị lệch hoặc mòn, rotor có thể quay sai vị trí, làm giảm hiệu quả bơm và gây tiếng ồn bất thường.

Nhờ hệ thống bánh răng đồng tốc, Máy bơm cánh khế 3RP-2 duy trì chuyển động chính xác ở tốc độ 1000 vòng/phút. Điều này giúp dòng chất lỏng đi qua buồng bơm ổn định hơn.

Hỗ trợ tạo dòng chảy liên tục

Khi bánh răng đồng tốc làm việc chính xác, hai rotor cánh khế sẽ phối hợp nhịp nhàng để tạo các khoang chứa chất lỏng đều nhau. Các khoang này lần lượt hút chất lỏng từ cửa hút DN15 và đẩy ra cửa xả với áp suất ổn định.

Nhờ đó, Máy bơm cánh khế 3RP-2 có thể duy trì lưu lượng 1.2 m³/h một cách ổn định, hạn chế hiện tượng dòng chảy bị giật, ngắt quãng hoặc dao động mạnh.

Yêu cầu bôi trơn và kiểm tra định kỳ

Bánh răng đồng tốc là chi tiết truyền động cơ khí nên cần được bôi trơn và kiểm tra định kỳ. Nếu thiếu bôi trơn, bánh răng có thể bị mòn, phát nhiệt, tạo tiếng ồn và làm sai lệch chuyển động của rotor.

Khi bảo dưỡng Máy bơm cánh khế 3RP-2, cần kiểm tra độ ăn khớp, độ mòn răng, độ rơ trục và tình trạng dầu mỡ bôi trơn của cụm bánh răng. Việc này giúp máy vận hành bền hơn và giữ độ đồng tốc chính xác trong thời gian dài.

Cấu tạo hệ thống bánh răng đồng tốc của Máy bơm cánh khế 3RP-2 gồm cặp bánh răng ăn khớp chính xác, lắp trên hai trục rotor để đồng bộ chuyển động quay. Bộ phận này giúp hai rotor quay đúng pha, giữ khe hở an toàn, tránh va chạm và hỗ trợ tạo dòng chảy ổn định.

Nhờ hệ thống bánh răng đồng tốc, Máy bơm cánh khế 3RP-2 có thể vận hành đều ở tốc độ 1000 vòng/phút, duy trì lưu lượng 1.2 m³/h và áp suất 0.6 MPa, phù hợp với các công đoạn cần bơm chất lỏng ổn định, nhẹ nhàng và chính xác.
