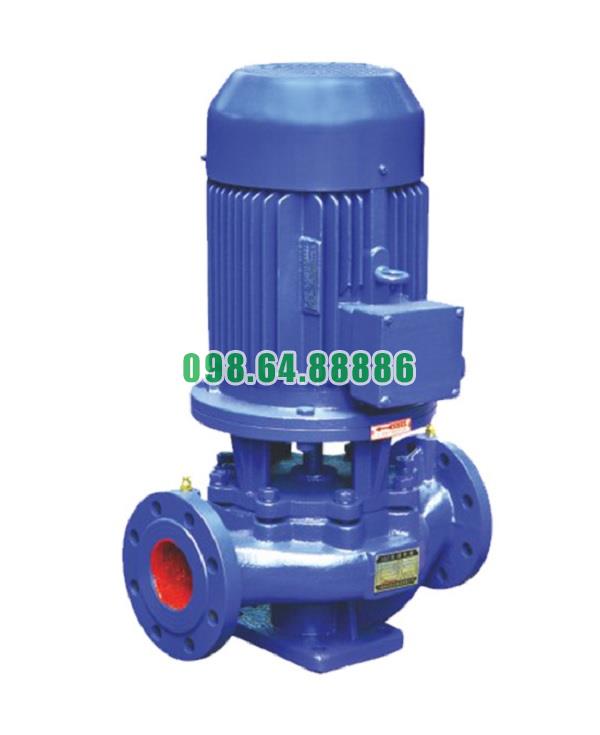

Bơm lắp thẳng trục đứng mã ISG50-125, bơm IRG50-125

Bơm lắp thẳng trục đứng mã ISG50-125, bơm IRG50-125 có đặc điểm gì nổi bật

Thiết kế đồng trục nhỏ gọn, tiết kiệm không gian

• Kiểu dáng trục đứng đồng trục, động cơ gắn trực tiếp với trục bơm giúp:

  • Giảm diện tích lắp đặt, phù hợp với phòng kỹ thuật, hố bơm, tầng hầm.

  • Cửa hút – xả nằm thẳng hàng, giúp nối ống dễ dàng, giảm chi phí vật tư đường ống.

Hiệu suất vận hành cao

• Buồng bơm và cánh bơm thiết kế theo nguyên lý thủy lực hiện đại:

  • Đạt hiệu suất cao (thường 70% – 80% tùy điều kiện làm việc).

  • Tạo cột áp ổn định, lưu lượng đều đặn, giảm tổn thất năng lượng.

Vận hành êm ái, chống rung tốt

• Trục bơm và cánh bơm cân bằng động chính xác, giảm rung lắc khi vận hành.

• Thân bơm đúc liền khối tăng độ cứng vững, hạn chế truyền rung động xuống nền hoặc hệ thống đường ống.

Vật liệu chế tạo bền bỉ

• Thân bơm bằng gang cầu hoặc thép không gỉ, chịu áp lực cao và chống ăn mòn tốt.

• Cánh bơm bằng gang đặc biệt, hợp kim đồng hoặc inox, phù hợp với nhiều loại chất lỏng.

• Trục bơm bằng thép hợp kim hoặc inox, chịu mài mòn và tải trọng tốt.

Hệ thống làm kín an toàn

• Trang bị phớt cơ khí cao cấp (ceramic, graphite, hợp kim), đảm bảo chống rò rỉ hiệu quả, hoạt động bền bỉ trong điều kiện áp lực cao.

Động cơ đạt tiêu chuẩn quốc tế

• Động cơ IP54 / IP55, chống bụi và nước bắn, vận hành an toàn trong môi trường ẩm ướt.

• Có thể tích hợp cảm biến nhiệt, rơ le bảo vệ quá tải/mất pha.

Dễ bảo trì, dễ tích hợp vào hệ thống

• Cấu tạo đơn giản, đồng bộ giúp tháo lắp dễ dàng khi bảo dưỡng.

• Mặt bích tiêu chuẩn (JIS, DIN, ANSI), dễ kết nối vào hệ thống đường ống sẵn có.

Các bước trong nguyên tắc hoạt động của Bơm lắp thẳng trục đứng mã ISG50-125, bơm IRG50-125

Bước 1: Động cơ truyền chuyển động quay

Khi máy được cấp điện, động cơ điện hoạt động và truyền chuyển động quay trực tiếp đến trục bơm nhờ thiết kế đồng trục giữa trục động cơ và trục bơm. Trục bơm quay kéo theo cánh bơm quay trong buồng bơm với tốc độ cao.

Bước 2: Tạo vùng áp suất thấp tại tâm cánh bơm

Cánh bơm quay tạo ra lực ly tâm tác động lên chất lỏng trong buồng bơm, làm áp suất tại tâm cánh bơm (vùng mắt cánh) giảm xuống. Sự chênh lệch áp suất giữa đầu hút và bên trong buồng bơm khiến chất lỏng từ nguồn cấp được hút vào buồng bơm qua đầu hút.

Bước 3: Đẩy chất lỏng ra ngoài bằng lực ly tâm

Chất lỏng đi vào vùng mắt cánh bơm sẽ được lực ly tâm đẩy từ tâm cánh ra mép ngoài cánh bơm. Khi chuyển động qua các tầng cánh, tốc độ dòng chảy tăng lên, đồng thời động năng dòng chất lỏng được chuyển đổi dần thành áp năng (áp lực).

Bước 4: Tăng áp lực qua buồng xoắn

Chất lỏng sau khi rời khỏi mép cánh bơm được dẫn vào buồng xoắn hoặc khoang dẫn dòng của buồng bơm. Tại đây, dòng chảy được khuếch đại áp suất, giảm tốc độ và đẩy ra ngoài qua đầu xả với áp lực cao.

Bước 5: Cấp nước cho hệ thống

Chất lỏng được đẩy ra khỏi máy bơm với áp lực và lưu lượng ổn định, cấp cho hệ thống đường ống sử dụng tại các điểm tiêu thụ (ví dụ: cấp nước sinh hoạt, công nghiệp, chữa cháy).

Đặc điểm hỗ trợ hoạt động hiệu quả

Cánh bơm thiết kế dạng kín hoặc bán kín giúp tối ưu hóa dòng chảy, giảm tổn thất thủy lực
Buồng bơm và đường dẫn dòng được thiết kế theo nguyên lý thủy lực tiên tiến, tăng hiệu suất chuyển đổi năng lượng
Trục bơm đồng tâm với trục động cơ giúp giảm tổn thất cơ học và tăng độ ổn định khi vận hành

Thông số kỹ thuật và kích thước bơm model ISG50-125

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG50-125

Đường cong hiệu suất bơm model ISG50-125

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG50-125

Phụ kiện và kích thước lắp đặt bơm model ISG50-125

Phương thức lắp đặt bơm model ISG50-125
