Bơm khí hóa lỏng YAB60-5 chuyên dùng lưu lượng 60m3/h và áp suất 2.0MPa

Tìm hiểu cấu tạo chi tiết của dòng bơm khí hóa lỏng YAB60-5

Cấu tạo tổng thể của bơm khí hóa lỏng YAB60-5

Bơm khí hóa lỏng YAB60-5 là dòng bơm chuyên dùng để vận chuyển LPG, amoniac lỏng, methanol, propylen oxit, benzen thô, etylen oxit, butadien và các chất lỏng dễ bay hơi. Cấu tạo của bơm tập trung vào ba yêu cầu chính: làm kín tốt, chịu áp ổn định và vận chuyển lưu chất liên tục.

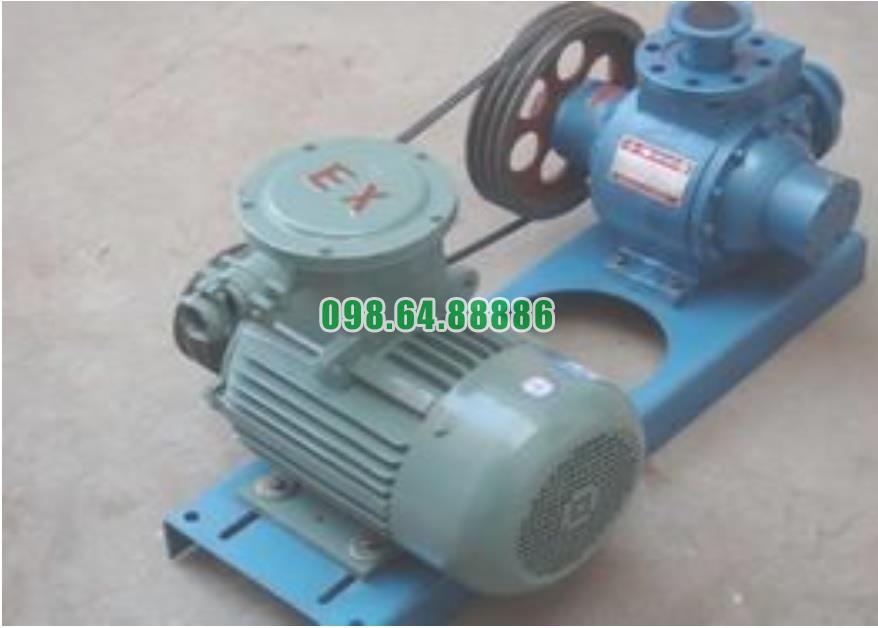

Dòng bơm này có lưu lượng 60m³/h, áp suất làm việc 2.0 MPa, tốc độ quay 780 r.P.m, sử dụng động cơ YB160L-4 công suất 15KW và đường kính hút xả 4 inch.

Thân bơm gang hợp kim chịu mài mòn

Thân bơm là bộ phận bao bọc toàn bộ buồng làm việc bên trong. Bơm khí hóa lỏng YAB60-5 sử dụng vỏ bơm bằng gang hợp kim chịu mài mòn mật độ cao, giúp tăng độ bền cơ khí và khả năng chịu áp lực.

Bề mặt bên trong thân bơm được gia công nhẵn, giúp giảm ma sát khi lưu chất di chuyển. Điều này hỗ trợ bơm vận hành ổn định, hạn chế hao mòn và giảm nguy cơ rò rỉ khi bơm các chất lỏng dễ bay hơi.

Buồng bơm tạo khoang hút và khoang đẩy

Buồng bơm là nơi diễn ra quá trình hút và đẩy lưu chất. Khi bơm hoạt động, buồng bơm phối hợp với cụm cánh trượt để tạo ra các khoang chứa lưu chất có thể thay đổi thể tích.

Khi thể tích khoang tăng, bơm tạo lực hút đưa lưu chất vào. Khi thể tích khoang giảm, lưu chất được đẩy ra cửa xả. Cơ chế này giúp Bơm khí hóa lỏng YAB60-5 duy trì dòng chảy đều, phù hợp với lưu lượng 60m³/h.

Cụm cánh trượt của bơm khí hóa lỏng YAB60-5

Cánh trượt tạo lực hút và lực đẩy

Cánh trượt là bộ phận quan trọng trong cấu tạo của Bơm khí hóa lỏng YAB60-5. Khi trục bơm quay, các cánh trượt di chuyển ra vào theo rãnh, tạo ra lực hút ở cửa vào và lực đẩy ở cửa ra.

Thiết kế này giúp bơm vận chuyển ổn định các chất lỏng dễ bay hơi như LPG, amoniac lỏng và methanol mà không làm dòng chảy bị gián đoạn mạnh.

Vật liệu cánh trượt có độ bền cao

Cánh trượt của bơm được chế tạo theo công thức đặc biệt, có độ dẻo dai, độ bền và khả năng chống mài mòn cao. Đây là yếu tố quan trọng vì cánh trượt phải làm việc liên tục trong buồng bơm, chịu ma sát và áp lực trong quá trình vận hành.

Cánh trượt bền giúp bơm giảm rung, hạn chế suy giảm lưu lượng và kéo dài tuổi thọ thiết bị.

Bộ phận làm kín của bơm khí hóa lỏng YAB60-5

Vòng đệm chuyên dụng chống rò rỉ

Vòng đệm là bộ phận giữ vai trò làm kín tại các vị trí dễ rò rỉ, đặc biệt là khu vực trục bơm. Với các lưu chất như amoniac lỏng, LPG, methanol hoặc etylen oxit, khả năng làm kín là yếu tố bắt buộc.

Bơm khí hóa lỏng YAB60-5 sử dụng vòng đệm chuyên dụng có khả năng chống mài mòn và độ bền cao, giúp hạn chế lưu chất bay hơi hoặc rò rỉ ra bên ngoài.

Hỗ trợ duy trì áp suất 2.0 MPa

Bộ phận làm kín không chỉ ngăn rò rỉ mà còn giúp giữ ổn định áp suất trong buồng bơm. Khi vòng đệm hoạt động tốt, bơm có thể duy trì áp suất làm việc 2.0 MPa, giảm thất thoát áp và đảm bảo dòng chảy ổn định.

Trục bơm và ổ đỡ

Trục bơm truyền lực từ động cơ

Trục bơm có nhiệm vụ truyền chuyển động từ động cơ YB160L-4 công suất 15KW đến cụm cánh trượt. Khi động cơ quay ở tốc độ 780 r.P.m, trục bơm giúp cánh trượt hoạt động đều trong buồng bơm.

Trục bơm ổn định giúp giảm rung lắc, giảm lệch tâm và hỗ trợ bơm vận hành bền bỉ hơn.

Ổ đỡ giữ trục quay đúng tâm

Ổ đỡ giúp nâng đỡ trục bơm, giữ trục quay đúng vị trí và giảm ma sát trong quá trình vận hành. Nếu ổ đỡ hoạt động ổn định, bơm sẽ giảm tiếng ồn, giảm rung và hạn chế hao mòn vòng đệm, cánh trượt.

Đây là bộ phận quan trọng giúp Bơm khí hóa lỏng YAB60-5 làm việc liên tục trong môi trường công nghiệp.

Cửa hút và cửa xả 4 inch

Hỗ trợ lưu lượng lớn 60m³/h

Bơm khí hóa lỏng YAB60-5 có kích thước đường kính hút xả 4 inch, phù hợp với hệ thống đường ống công nghiệp lưu lượng lớn. Cửa hút xả rộng giúp lưu chất đi qua bơm dễ dàng hơn, giảm nghẽn dòng và hạn chế tổn thất áp suất.

Phù hợp cho chiết nạp và trung chuyển khí hóa lỏng

Cấu tạo hút xả 4 inch giúp bơm phù hợp với trạm chiết nạp gas, kho chứa LPG, hệ thống bồn chứa amoniac lỏng và dây chuyền hóa chất. Nhờ đó, quá trình nạp xả và trung chuyển lưu chất diễn ra nhanh, ổn định hơn.

Động cơ YB160L-4 công suất 15KW

Cung cấp lực vận hành ổn định

Động cơ YB160L-4 công suất 15KW là bộ phận cung cấp lực chính cho Bơm khí hóa lỏng YAB60-5. Công suất này phù hợp với lưu lượng 60m³/h và áp suất làm việc 2.0 MPa.

Động cơ giúp bơm vận hành mạnh, đều và đáp ứng tốt nhu cầu làm việc liên tục trong ngành khí đốt, dầu khí, hóa chất, dược phẩm và luyện kim.

Đồng bộ với đầu bơm

Sự đồng bộ giữa động cơ, trục bơm, cánh trượt và buồng bơm giúp thiết bị hạn chế quá tải, giảm rung lắc và duy trì hiệu suất ổn định trong quá trình vận chuyển chất lỏng dễ bay hơi.

Cấu tạo chi tiết của dòng bơm khí hóa lỏng YAB60-5 gồm thân bơm gang hợp kim, buồng bơm, cụm cánh trượt, vòng đệm làm kín, trục bơm, ổ đỡ, cửa hút xả 4 inch và động cơ YB160L-4 công suất 15KW.

Nhờ cấu tạo chắc chắn, khả năng làm kín tốt, cánh trượt chống mài mòn và áp suất làm việc 2.0 MPa, Bơm khí hóa lỏng YAB60-5 phù hợp để vận chuyển LPG, amoniac lỏng, methanol và các chất lỏng dễ bay hơi trong hệ thống công nghiệp cần độ an toàn và độ ổn định cao.

Nguyên lý hoạt động của dòng bơm khí hóa lỏng YAB60-5 cánh trượt áp suất cao

Bơm khí hóa lỏng YAB60-5 hoạt động theo nguyên lý cánh trượt

Bơm khí hóa lỏng YAB60-5 cánh trượt áp suất cao hoạt động dựa trên sự chuyển động quay của rotor và các cánh trượt bên trong buồng bơm. Khi động cơ phòng nổ YB160L-4 công suất 15KW truyền lực đến trục bơm, rotor quay ở tốc độ 780 vòng/phút, kéo theo các cánh trượt di chuyển ra vào liên tục.

Nhờ chuyển động này, bơm tạo ra các khoang hút và khoang đẩy khép kín, giúp vận chuyển các chất lỏng dễ bay hơi như LPG, amoniac lỏng, methanol, propylen oxit, benzen thô, etylen oxit và butadien một cách ổn định.

Quá trình hút chất lỏng vào buồng bơm

Cánh trượt tạo vùng áp suất thấp

Khi rotor quay, các cánh trượt mở rộng ra tại khu vực cửa hút. Thể tích khoang hút tăng lên, làm áp suất tại cửa hút giảm xuống.

Sự chênh lệch áp suất này giúp chất lỏng dễ bay hơi đi vào buồng bơm qua đường hút 4 inch. Đây là bước đầu tiên trong nguyên lý hoạt động của bơm khí hóa lỏng YAB60-5 cánh trượt áp suất cao.

Quá trình giữ và dịch chuyển lưu chất

Lưu chất được giữ trong các khoang cánh trượt

Sau khi đi vào buồng bơm, lưu chất được giữ trong các khoang nhỏ được tạo bởi rotor, cánh trượt và thành vỏ bơm. Khi rotor tiếp tục quay, các khoang này đưa chất lỏng di chuyển dần từ cửa hút sang cửa xả.

Cánh trượt bám sát thành buồng bơm giúp hạn chế dòng chảy ngược, giữ lưu chất đi theo một chiều và duy trì dòng chảy ổn định.

Quá trình nén và đẩy chất lỏng ra ngoài

Thể tích khoang giảm để tạo áp suất

Khi khoang chứa lưu chất tiến đến khu vực cửa xả, thể tích khoang giảm dần. Lưu chất bị ép lại, áp suất tăng lên và được đẩy ra ngoài qua đường xả.

Nhờ cơ chế này, Bơm khí hóa lỏng YAB60-5 tạo được chênh lệch áp suất 0.5 MPa, đồng thời làm việc ổn định ở áp suất 2.0 MPa. Đây là yếu tố giúp bơm phù hợp với các hệ thống khí hóa lỏng áp suất cao.

Vai trò của cánh trượt trong bơm áp suất cao

Tạo lực hút và lực đẩy liên tục

Cánh trượt là bộ phận trực tiếp tạo lực hút và lực đẩy trong Bơm khí hóa lỏng YAB60-5. Khi các cánh trượt chuyển động liên tục, bơm tạo ra chu kỳ hút – giữ – đẩy đều đặn, giúp duy trì lưu lượng 60m³/h.

Hạn chế thất thoát áp suất

Cánh trượt có khả năng chống mài mòn, độ dẻo dai và độ bền cao. Khi cánh trượt bám sát thành buồng bơm, khe hở bên trong được kiểm soát tốt hơn, giúp hạn chế rò rỉ nội bộ và giữ áp suất ổn định.

Phù hợp với chất lỏng dễ bay hơi

Đối với LPG, amoniac lỏng hoặc methanol, dòng chảy cần ổn định và hạn chế xáo trộn mạnh. Nguyên lý cánh trượt giúp Bơm khí hóa lỏng YAB60-5 vận chuyển lưu chất đều hơn, giảm nguy cơ tụt áp, tạo bọt khí hoặc thất thoát lưu chất.

Yếu tố giúp YAB60-5 vận hành ổn định ở áp suất cao

Vỏ gang hợp kim mật độ cao

Vỏ bơm được làm bằng gang hợp kim chịu mài mòn mật độ cao, giúp buồng bơm chắc chắn, chịu áp tốt và hạn chế biến dạng khi vận hành. Bề mặt gia công nhẵn cũng hỗ trợ cánh trượt làm việc kín hơn.

Động cơ phòng nổ YB160L-4

Động cơ YB160L-4 công suất 15KW cung cấp lực quay ổn định, giúp rotor và cánh trượt hoạt động đều ở tốc độ 780 vòng/phút. Đồng thời, động cơ phòng nổ giúp bơm an toàn hơn trong môi trường có hơi khí dễ cháy.

Hệ thống làm kín chắc chắn

Vòng đệm và bộ phận làm kín giúp ngăn rò rỉ lưu chất ra ngoài. Đây là yếu tố quan trọng khi Bơm khí hóa lỏng YAB60-5 làm việc với chất lỏng dễ bay hơi và áp suất cao.

Nguyên lý hoạt động của dòng bơm khí hóa lỏng YAB60-5 cánh trượt áp suất cao dựa trên quá trình rotor quay làm cánh trượt tạo khoang hút, giữ lưu chất và đẩy chất lỏng ra cửa xả. Sự thay đổi thể tích trong buồng bơm giúp thiết bị tạo áp suất ổn định, duy trì lưu lượng 60m³/h và chênh lệch áp suất 0.5 MPa.

Nhờ cánh trượt chịu mài mòn, vỏ gang hợp kim mật độ cao, hệ thống làm kín tốt và động cơ phòng nổ YB160L-4, Bơm khí hóa lỏng YAB60-5 phù hợp cho các hệ thống vận chuyển LPG, amoniac lỏng, methanol và nhiều chất lỏng dễ bay hơi trong môi trường công nghiệp áp suất cao.
